| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | GS220805005 |
| Quantidade de ordem mínima: | 5 partes |
| Preço: | $35.0/Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 60 dias |
| Termos de pagamento: | L/C, D/P, Western Union, T/T |
| Habilidade da fonte: | 300 partes/mês |
| Marca: | OEM | Processo de Fabricação: | Moedura da engrenagem |
|---|---|---|---|
| Largura dos dentes: | 30 mm | Os dentes numeram: | 16 |
| Tipo da engrenagem: | Engrenagem de dente reto | Pico: | 19.635mm |
| Destacar: | Eixo de engrenagem da transmissão do dente reto,2,5 eixo de engrenagem do dente reto do módulo |
||

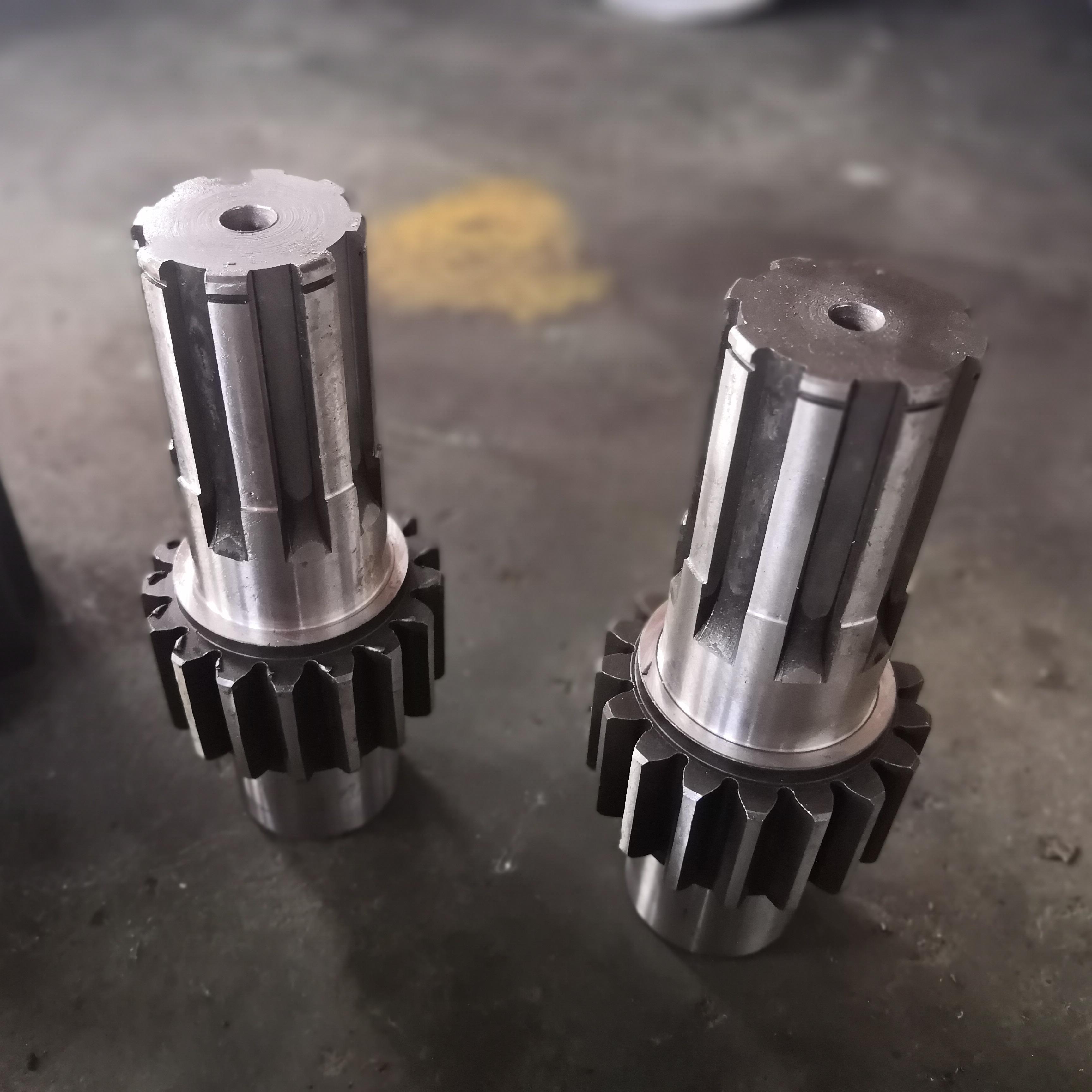

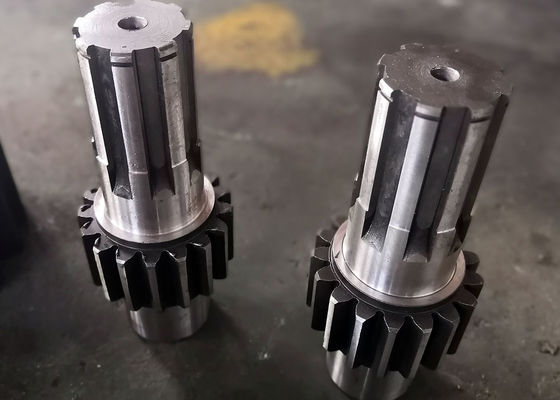

2.5 Módulo de eixo de engrenagem de arranque para caixa de engrenagens e redutor de velocidade da indústria geral
1) Descrição do eixo de engrenagem
O eixo de engrenagem de espuma é uma parte de transmissão de um eixo com engrenagem de espuma.
A engrenagem de arranque é uma engrenagem de forma cilíndrica.
A engrenagem de suporte é a engrenagem mais comumente utilizada com uma ampla gama de aplicações.
2) Características do eixo de engrenagem
Mais fácil de fabricar em comparação com outros tipos de engrenagens de transmissão.
Mais amplamente utilizado no projeto de sistemas de transmissão.
| Produtos | Eixo de engrenagem helicoidal |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Engrenagem cilíndrica |
| Fabricação de engrenagens dentárias | Moagem de engrenagens/Moldura de engrenagens/Moldura de engrenagens |
| Moagem de Dentes de Engrenagem | √ |
| Módulo (M) | 2.5 |
| Número de dentes (Z) | 16 |
| Ângulo de pressão (α) | 20° |
| Ângulo da hélice (β) | 0° |
| Grau de precisão dos dentes | Grau ISO 6-7 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
