| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Quantidade de ordem mínima: | 2 conjuntos |
| Detalhes da embalagem: | Caixas de madeira compensada |
| Tempo de entrega: | 60 dias |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 500 grupos/mês |
| Perfil dos dentes: | Espectroscópicos | Materiais: | Aço |
|---|---|---|---|
| Direção: | Mão esquerda | Os dentes de engrenagem numeram: | 23 |
| Ângulo da hélice: | 15° | Aplicação: | Indústria automóvel |
| Dureza: | 58-62 HRC | ||
| Destacar: | 20CrMnTi eixo de engrenagem de bisel em espiral,eixo de engrenagem em espiral |
||

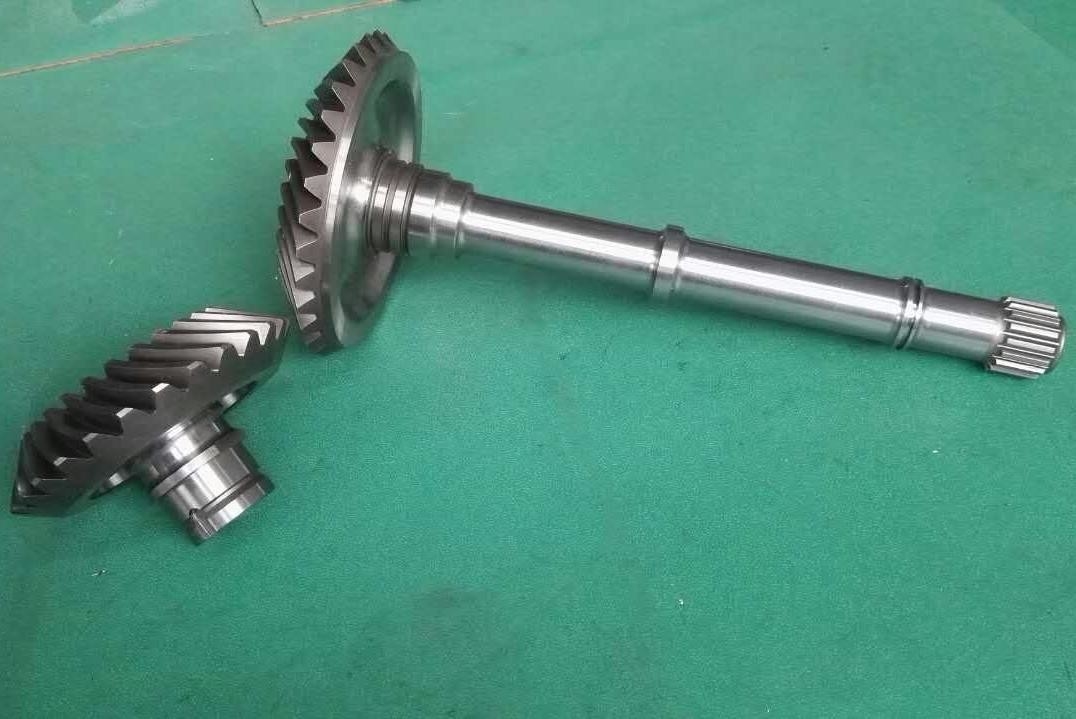

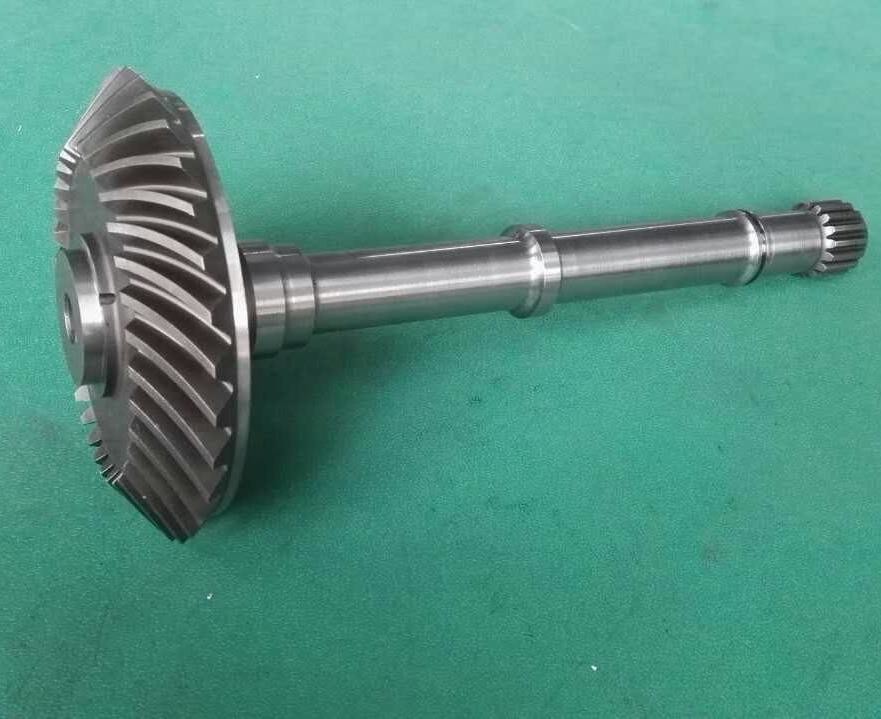

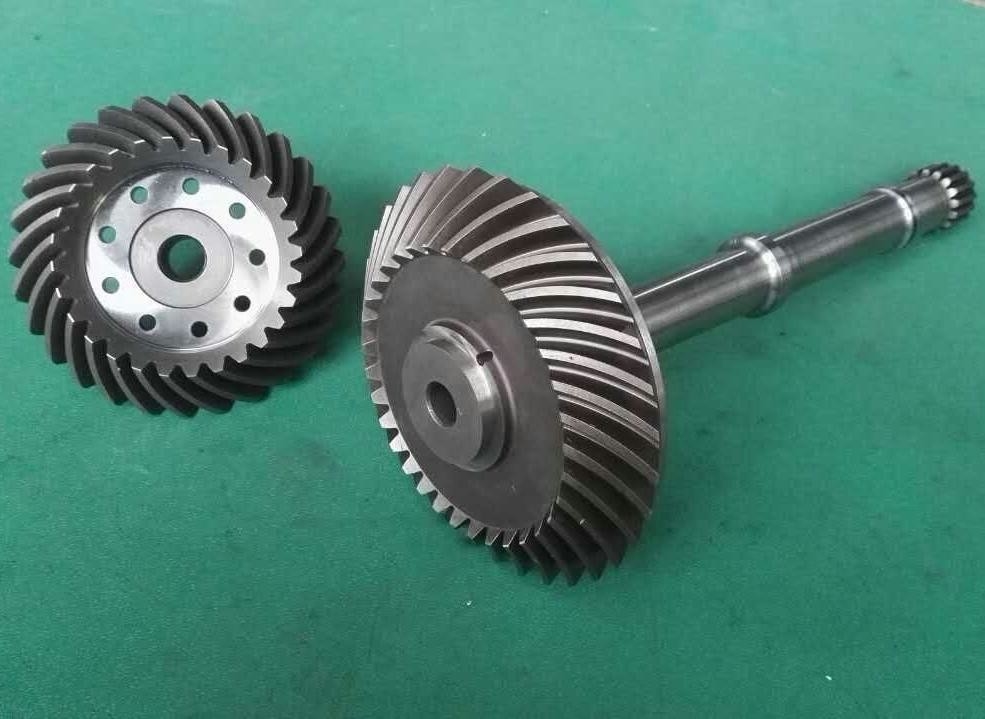

1) Descrições do eixo de engrenagem de bével em espiral
O eixo de engrenagem em espiral é um componente chave da transmissão que integra engrenagens em espiral e o eixo de transmissão.É amplamente utilizado em sistemas mecânicos que exigem grande torque e transmissão de ângulo de alta precisãoA sua principal característica é conseguir um layout compacto e uma transmissão de potência eficiente através da estrutura integrada de engrenagens e eixos.
2) Vantagens do eixo de engrenagem de bisel espiral
a) Alta transmissão de binário: a estrutura integrada pode evitar a falha de ligações chave e pode suportar maiores tensões de torção.
b) Poupança de espaço: elimina a necessidade de acoplamentos ou ligações de flange, tornando-a adequada para configurações de transmissão compactas.
c) Retenção da precisão: reduz os erros de montagem e garante a precisão das posições de malhagem das engrenagens.
d) Equilíbrio dinâmico: pode ser submetido a correcção de equilíbrio dinâmico durante aplicações de alta velocidade.
3) Aplicações do eixo de engrenagem de bisel espiral
a) Indústria automóvel
b) Equipamento industrial
c) Aeroespacial e Aeronáutica
| Produtos | Eje de engrenagem de bisel em espiral |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Gleason |
| EquipamentoDentesFabricação | Moagem de engrenagens |
| Moagem de Dentes de Engrenagem | √ |
| Módulo (M) | 6 |
| Número de dentes (Z) | 23 |
| Ângulo de pressão (α) | 20° |
| Ângulo de condução | 15° |
| Grau de precisão | Grau ISO 6 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
