| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | DB22083002 |
| Quantidade de ordem mínima: | 1 parte |
| Preço: | $600/ Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 75 dias |
| Termos de pagamento: | L/C, D/P, T/T, Western Union |
| Habilidade da fonte: | 100 partes/mês |
| Materiais: | SAE 4340 | Tipo do perfil: | Engrenagem helicoidal dobro |
|---|---|---|---|
| Tratamento térmico: | Extinguir & moderar | Dureza: | HB 260 |
| Método de fabrico: | Hobbing da engrenagem | Modulo: | 8 |
| Destacar: | Eixo de engrenagem helicoidal dupla SAE 4340,eixo de pinhão helicoidal de 8 módulos,eixo de pinhão helicoidal de aço SAE 4340 |
||

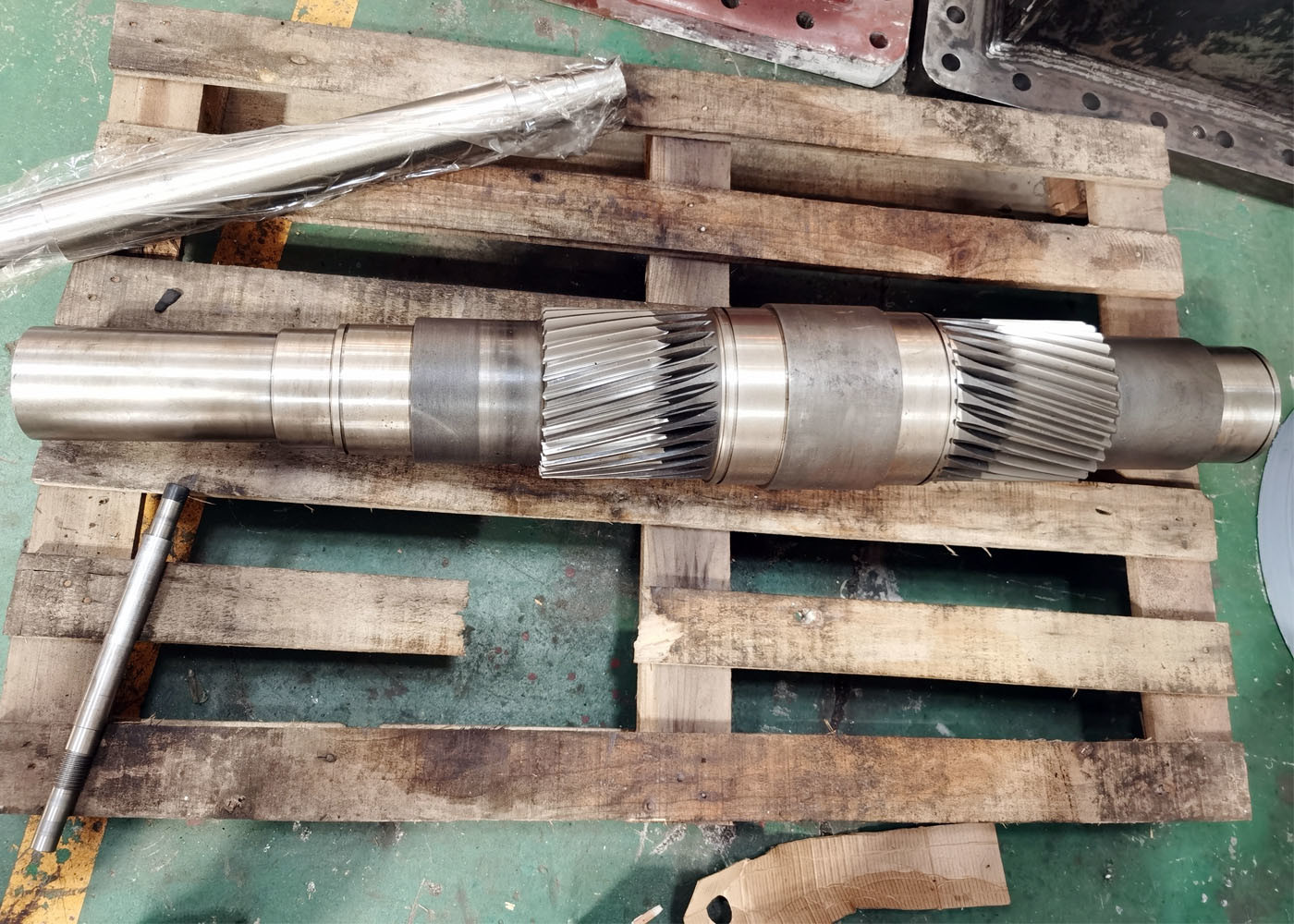

Forja de aço SAE 4340 Aço para aplicações pesadas
1) Aplicações de engranagens de hélice dupla
Os engrenagens de dupla hélice são adequados para requisitos de transmissão de alta potência, como em guindastes, transmissões marítimas ou turbinas.
2) Características do engranaje de hélice dupla
a) As duas engrenagens helicoidais devem estar alinhadas com precisão, de outro modo,
A força de empuxo não se equilibrará correctamente e a consequência será uma vibração desfavorável.
b) As engrenagens de dupla hélice podem proporcionar uma maior eficiência em comparação com as engrenagens simples helicoidais.
| Produtos | Engrenagem de dupla hélice |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Engrenagem cilíndrica |
| Fabricação | Aplicação de engrenagens |
| Resinhar os Dentes | √ |
| Módulo (M) | Feito sob medida |
| Número de dentes (Z) | 26 |
| Ângulo de pressão (α) | 20° |
| Ângulo de condução | 25° |
| Grau de precisão dos dentes | Grau ISO 8-9 |
| Tratamento térmico | Apagamento e temperação |
| Dureza da superfície | 260-300HB |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
