| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | DB220804001 |
| Quantidade de ordem mínima: | 1 parte |
| Preço: | $1000/ Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 75 dias |
| Termos de pagamento: | L/C, D/P, T/T, Western Union |
| Habilidade da fonte: | 100 partes/mês |
| Marca: | OEM | Pico: | 3.819 |
|---|---|---|---|
| Comprimento: | 2200 mm | Direção: | Mão esquerda e mão direita |
| Resistência à corrosão: | Ra 0,8 ~ Ra 1.6 | Ângulo da hélice: | 25° |
| Destacar: | Módulo helicoidal dobro do eixo 12 da ranhura,eixo 40CrNiMoA helicoidal dobro de aço,Eixo helicoidal da ranhura do dobro do OEM |
||

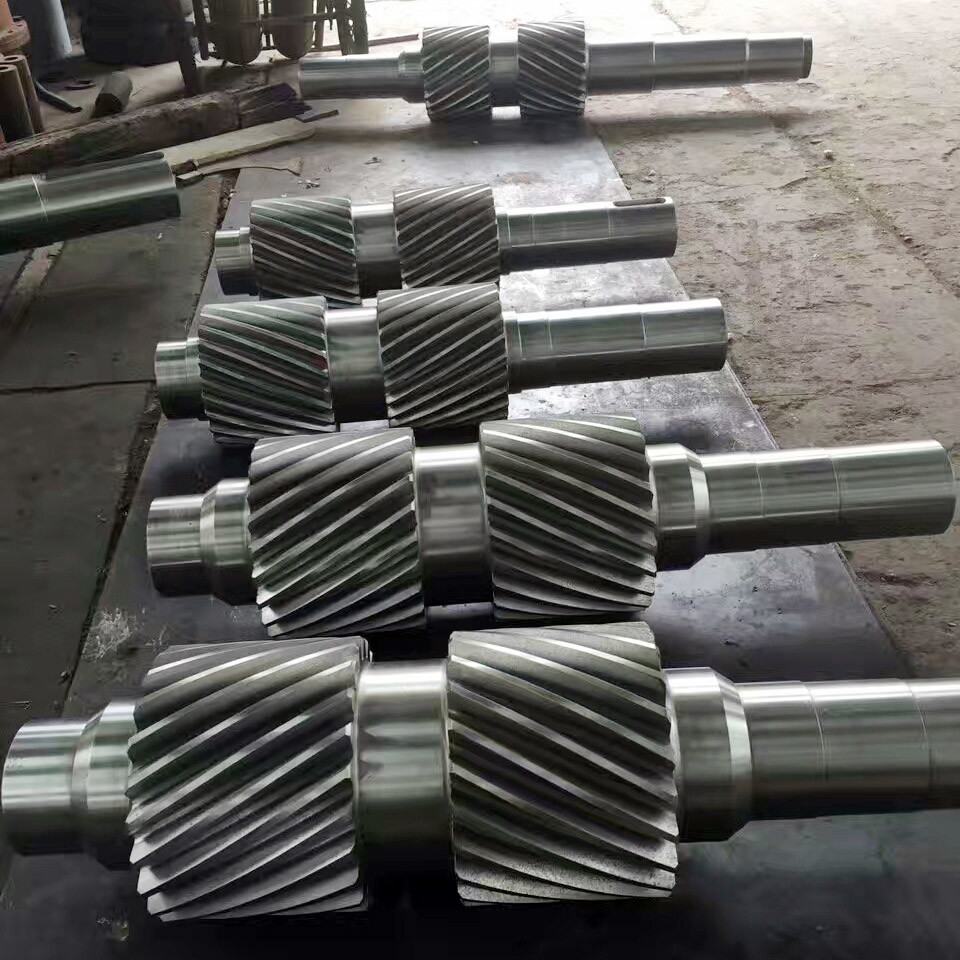

Modulo 12 40CrNiMoA de aço duplo eixo de engrenagem helicoidal feito sob medida
1) Descrição do engrenagem de dupla hélice
A face total da engrenagem helicoidal dupla é feita em duas metades iguais, ambas com o mesmo ângulo de hélice, mas com mãos opostas.
Os impulsos axiais são opostos entre si, as forças estão contidas na engrenagem e não são transmitidas para o rolamento.
2) Características dos engrenagens de dupla hélice
As formas de engrenagem em dupla hélice podem equilibrar as forças de empuxo inerentes.
A alta capacidade de carga e a transmissão estável são vantajosas.
3) Aplicações de engrenagens em dupla hélice
As engrenagens helicoidais duplas têm sido amplamente utilizadas para a transmissão de energia em turbinas a gás, geradores, motores primários, bombas,
Ventilador e compressor em navios marítimos e máquinas de construção.
| Produtos | Engrenagem de dupla hélice |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Engrenagem cilíndrica |
| Fabricação | Aplicação de engrenagens |
| Resinhar os Dentes | √ |
| Módulo (M) | 12 |
| Número de dentes (Z) | 25 |
| Ângulo de pressão (α) | 20° |
| Ângulo de condução | 15° |
| Grau de precisão dos dentes | Grau ISO 6-7 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
