| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | HB220803001 |
| Quantidade de ordem mínima: | 1 grupo |
| Preço: | $3000/ Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 82 dias |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 220 grupos/mês |
| Módulo: | 32 | Dureza: | 260-280 HB |
|---|---|---|---|
| Tipo: | OEM | Diâmetro da ponta: | 4500 |
| Largura: | 120mm | Material: | 40CrNiMoA |
| Destacar: | Engrenagens de espinha de peixe de aço 40CrNiMo,engrenagem helicoidal dupla tipo V,engrenagens de espinha de peixe de 32 módulos |
||
1) Características da engrenagem espinha de peixe
a) Adequado para aplicações pesadas.
b) A engrenagem espinha de peixe equilibra as forças de empuxo inerentes.
c) Difícil de fabricar, não pode ser cortado por fresadoras de engrenagens simples.
2) Descrição do Equipamento Espinha de Peixe

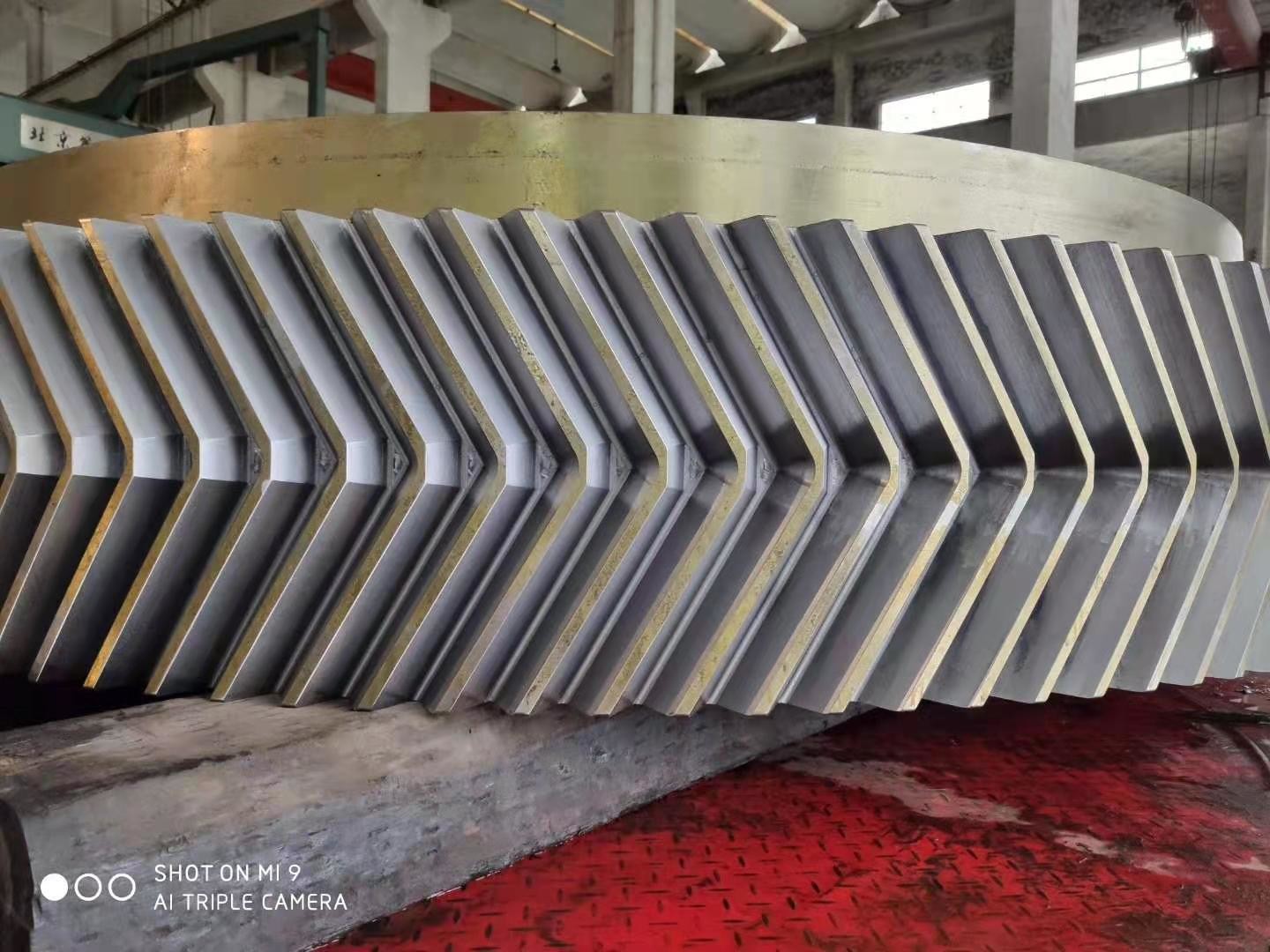

Esta engrenagem de espinha de peixe de tamanho grande foi feita com aço forjado 40CrNiMoA
Tratamento térmico de têmpera e revenimento de materiais
Trabalho de usinagem-torneamento
Processamento de fresamento de dentes de engrenagem
| Produtos | Conjunto de engrenagem espinha de peixe |
| Personalizado | √ |
| Tipo de perfil de engrenagem | Engrenagem cilíndrica |
| Fabricação de dentes de engrenagem | Fresamento de engrenagens |
| Moagem de dentes de engrenagem | √ |
| Módulo (M) | 32 |
| Número de dentes (Z) | 102 |
| Ângulo de pressão (α) | 20° |
| Ângulo de hélice (β) | 25° |
| Grau de precisão dos dentes | Grau ISO 8-9 |
| Tratamento térmico | Endurecimento por Indução |
| Dureza da Superfície | 50-55 HRC |
| COMPARAÇÃO DE CLASSES DE CÓDIGO DE AÇO | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
