Engrenagens feitas sob encomenda de desenhos em espinha do moinho de rolamento sem Gap central
  • Engrenagens feitas sob encomenda de desenhos em espinha do moinho de rolamento sem Gap central
Engrenagens feitas sob encomenda de desenhos em espinha do moinho de rolamento sem Gap central

Engrenagens feitas sob encomenda de desenhos em espinha do moinho de rolamento sem Gap central

Lugar de origem China
Marca YIZGEAR
Número do modelo HB2207001
Detalhes do produto
Material:
42crmo/aisi 4140
Tratamento térmico:
Timing e temperamento
Processo de fabricação:
Dentes de engrenagem fresagem
Nota de qualidade:
ISO 8-9 grau
Tipo de perfil:
Equipamento de espinha de peixe
Ângulo helicoidal:
22°
Destacar:

Engrenagens de desenhos em espinha sem Gap central

,

Engrenagem feita sob encomenda do moinho de rolamento

,

Engrenagens de desenhos em espinha do moinho de rolamento

Termos de pagamento e envio
Quantidade de ordem mínima
1 parte
Preço
300
Detalhes da embalagem
Caixa da madeira compensada
Tempo de entrega
60 dias
Termos de pagamento
L/C,D/P,T/T,Western union
Habilidade da fonte
500 partes/mês
Descrição do produto
Engrenagens Helicoidais Personalizadas para Laminadores sem Vão Central
Especificações do Produto
Material 42CrMo/AISI 4140
Tratamento Térmico Têmpera e Revenido
Processo de Fabricação Fresagem de Dentes de Engrenagem
Grau de Qualidade Grau ISO 8-9
Tipo de Perfil Engrenagem Helicoidal
Ângulo Helicoidal 22°
Engrenagens Helicoidais Personalizadas sem Vão Central para Laminadores
Principais Características
  • Engrenagens helicoidais são mais complexas de fabricar do que engrenagens retas ou helicoidais equivalentes
  • Elimina a carga axial adicional comum em projetos de engrenagens helicoidais
Processo de Fabricação

Fabricado com precisão usando técnicas avançadas de fresagem de engrenagens para desempenho ideal.

Especificações do Material

Construído em aço 42CrMo de alta qualidade (AISI 4140) ou 40CrNiMo (SAE 4320) para resistência e durabilidade superiores.

Especificações Técnicas
Produtos Conjunto de Engrenagens Helicoidais
Feito sob medida ✓
Tipo de Perfil da Engrenagem Helicoidal
Fabricação dos Dentes da Engrenagem Fresagem de Engrenagens
Retificação dos Dentes da Engrenagem Nulo
Módulo (M) Personalizado
Número de Dentes (Z) 56
Ângulo de Pressão (α) 20°
Ângulo da Hélice (β) Personalizado
Grau de Precisão dos Dentes Grau ISO 8-9
Tratamento Térmico Têmpera e Revenido
Comparação de Graus de Códigos de Aço
CHINA/GB ISO ГСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi
18XГT
SMK22
20Cr2Ni4
20X2H4A


20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA
40XH2MA/40XHMA 4340 SNCM439 40NiCrMo6/36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420

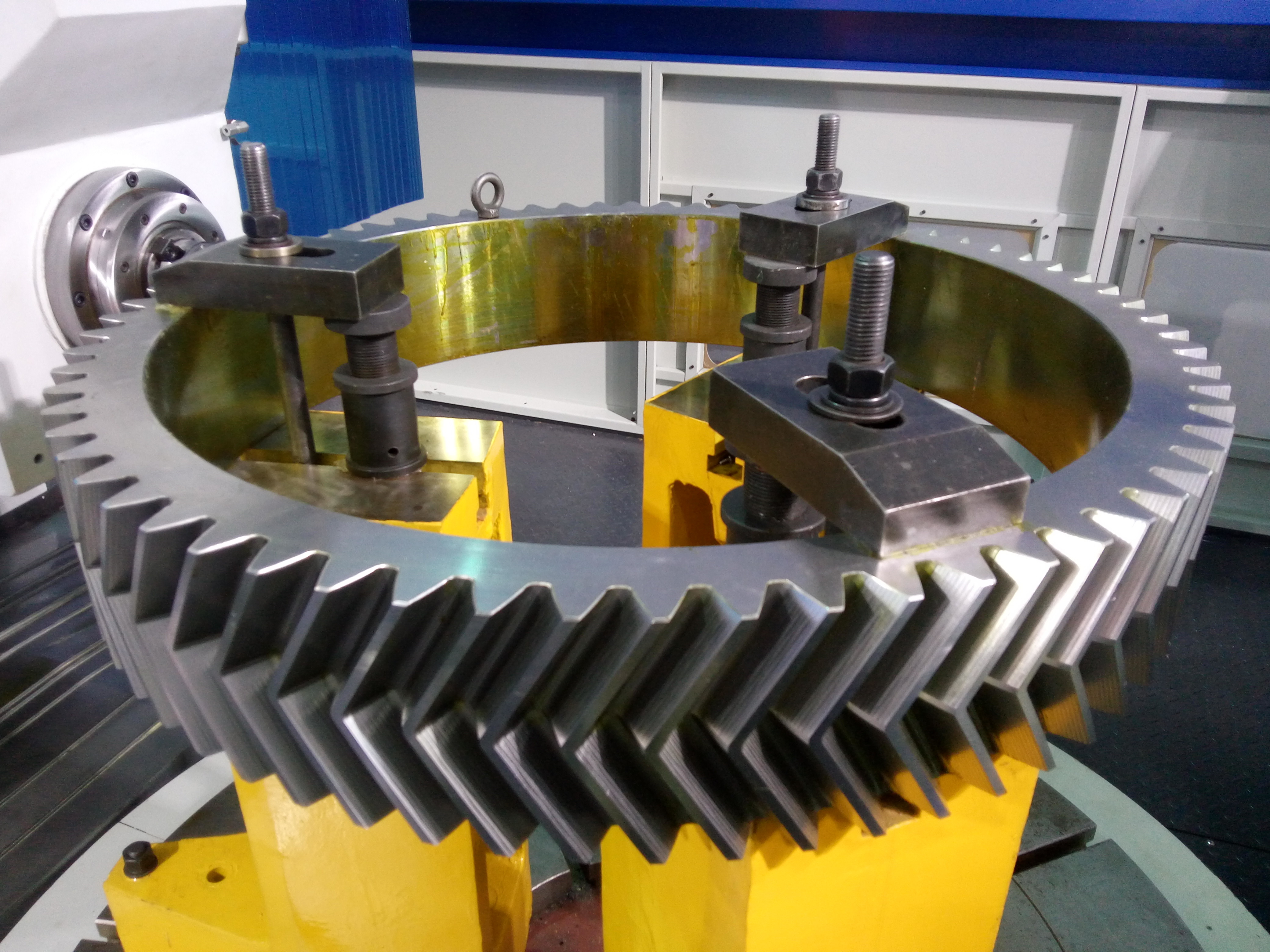

Imagens do Equipamento

Engrenagens feitas sob encomenda de desenhos em espinha do moinho de rolamento sem Gap central 0

Engrenagens feitas sob encomenda de desenhos em espinha do moinho de rolamento sem Gap central 1
