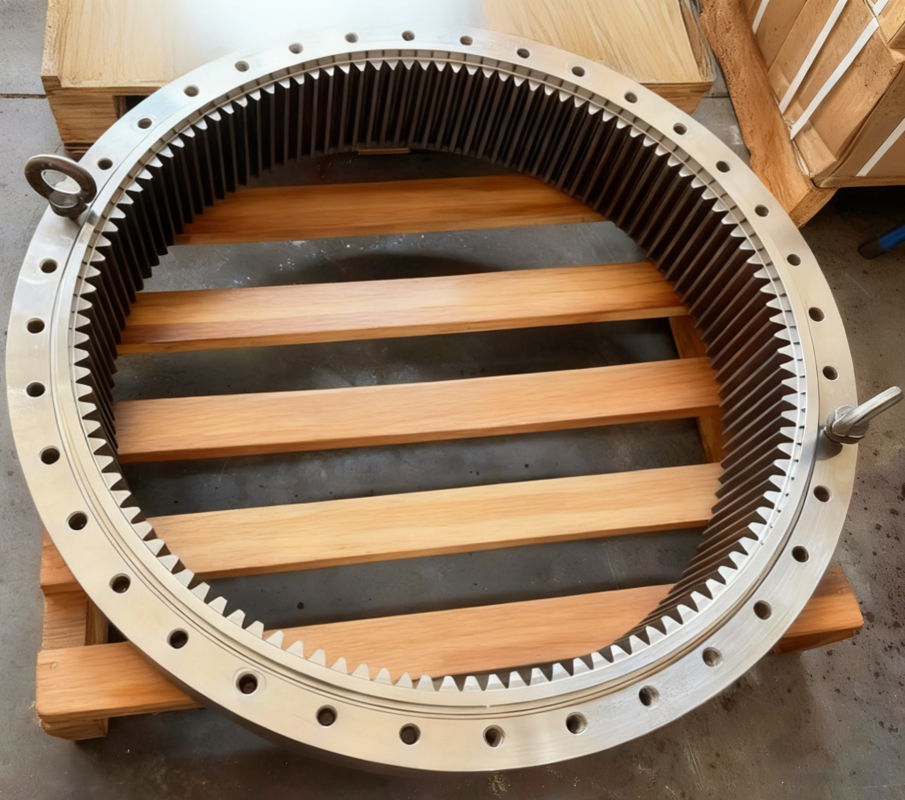

Engrenagem de transmissão engrenagem de espuma interna grau ISO 8 com forma de engrenagem

1) Descrição da Engrenagem Helicoidal Interna

Do ponto de vista da transmissão, as engrenagens helicoidais internas constituem componentes de transmissão altamente eficientes, capazes de alcançar o engajamento simultâneo de múltiplos dentes e possuindo uma capacidade robusta de suportar cargas. Ao envolver a região de engrenamento no interior da engrenagem, elas otimizam o caminho de transmissão da força.

2) Princípio de Funcionamento

Durante o engrenamento, a linha de contato dos pares de engrenagens internas é mais longa, enquanto o número de pares de dentes engajados é tipicamente maior do que no engrenamento externo. Quando a força é transmitida do pinhão para a coroa, a direção da força aplicada é mais propícia à redução da carga radial nos rolamentos, minimizando assim as perdas por atrito.

3) Características da Engrenagem Helicoidal Interna

• Engrenamento de múltiplos dentes: Devido à sua relação de curvatura, a taxa de sobreposição é tipicamente alta, resultando em uma transmissão mais suave.
• Fluxo de potência fechado: A força de transmissão circula internamente, proporcionando rigidez estrutural superior.
• Requisitos de alta precisão de usinagem: A usinagem e inspeção de engrenagens internas são mais desafiadoras do que as engrenagens externas, necessitando de brochagem, fresagem ou equipamentos de usinagem especializados.

4) Vantagens da Engrenagem Helicoidal Interna

• Alta eficiência de transmissão: Graças às baixas taxas de deslizamento e ao engrenamento de múltiplos dentes, a eficiência é tipicamente superior à das engrenagens engrenadas externamente de especificações equivalentes.
• Alta capacidade de carga: Linhas de contato estendidas e distribuição de carga em múltiplos dentes permitem a transmissão de maior torque.
• Operação suave e baixo ruído: A alta sobreposição reduz o impacto e a vibração.
• Forças radiais reduzidas: Condições de carga dos rolamentos aprimoradas prolongam a vida útil dos rolamentos.

5) Aplicação

Adequado para aplicações que exigem alta eficiência de transmissão, operação suave e capacidade de carga:

• Sistemas de transmissão de alta velocidade: Como unidades de aumento de velocidade para turbinas a gás e compressores centrífugos.
• Mecanismos de divisão de potência de alto torque: Servindo como componentes de transmissão principais em sistemas de divisão de potência para máquinas pesadas.
• Sistemas servo de alta precisão: Requerendo caixas de engrenagens de precisão com folga baixa e alta rigidez.
