| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | IG23010101 |
| Quantidade de ordem mínima: | 1 parte |
| Preço: | $300.0/Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 55 dias |
| Termos de pagamento: | L/C, D/P, T/T, Western Union |
| Habilidade da fonte: | 500 partes/mês |
| Materiais: | AISI4140/42CrMo | Tratamento térmico: | Extinguir & moderar |
|---|---|---|---|
| Dureza: | 230-260 HB | Grau de qualidade: | Categoria do ISO 8-9 |
| Tipo do perfil: | Engrenagem interna | Modulo: | 2 |
| Destacar: | Engrenagens de transmissão internas do dente reto forjadas,Engrenagens de transmissão do dente reto de AISI 4140,260 engrenagens de transmissão do dente reto do HB |
||

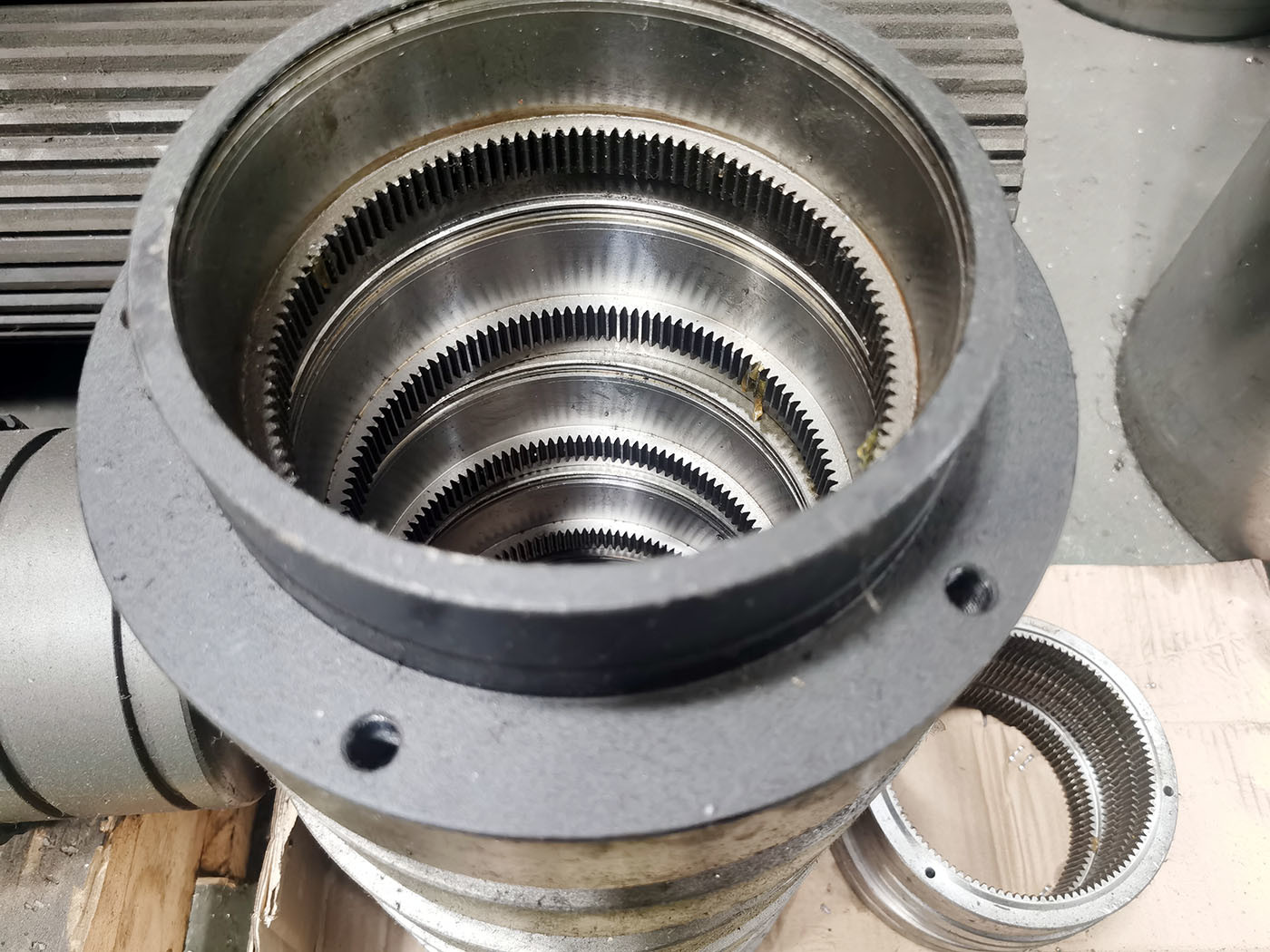

Forjado AISI 4140 Engrenagem de Formação de Engrenagem de Esporro Interno Engrenagens de Transmissão
1) Descrição do equipamento interno
Engrenagem interna/engrenagem anular que tem dentes na superfície interna da sua borda.
A engrenagem interna engrena sempre com a engrenagem externa.
2) Características do engranaje interno
A rotação ocorre em direcções opostas.
Quando engrena uma engrenagem interna com uma engrenagem externa, a rotação ocorre na mesma direção.
b) As engrenagens internas são accionadas por engrenagens externas pequenas.
c) Permite uma concepção compacta do sistema da máquina.
| Produtos | Equipamento interno |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Engrenagem cilíndrica |
| Fabricação de engrenagens dentárias | Formação de engrenagens |
| Moagem de Dentes de Engrenagem | * Se necessário |
| Módulo (M) | 2 |
| Número de dentes (Z) | Costumes |
| Ângulo de pressão (α) | 20° |
| Ângulo da hélice (β) | 0 |
| Grau de precisão dos dentes | Grau ISO 8-9 |
| Tratamento térmico | Apagamento e temperação |
| Dureza | 230-260 HB |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
