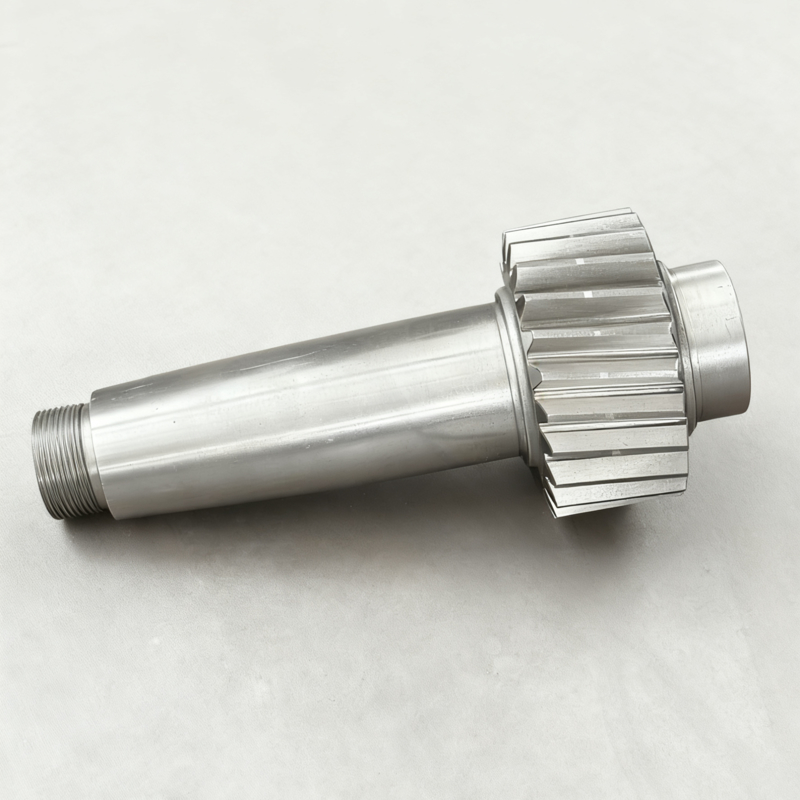

Eixo de engrenagem de transmissão versátil 58-62 HRC com usinagem de peças de precisão

1)Descrição do eixo de engrenagem da transmissão

O eixo de engrenagem atua como um "interprete" para converter formas de potência e movimento.altera ativamente a velocidade de saída, binário e direcção, servindo como um "ponto de decisão" na via de transmissão de potência.

2) Princípio de trabalho

O seu princípio de funcionamento baseia-se na fórmula do rácio de engrenagem para engrenagens de malha (i = n1/n2 = z2/z1).Os seguintes efeitos podem ser alcançados::

• Redução da velocidade e aumento do binário: quando o eixo da engrenagem motriz tem menos dentes e a engrenagem acionada tem mais dentes, a velocidade de saída diminui enquanto o binário aumenta.
• Aumento da velocidade com redução do binário: Por outro lado, a velocidade de saída aumenta enquanto o binário diminui.
• Mudança de direção: através da malhagem com diferentes tipos de engrenagens (como engrenagens convexas), a direção do eixo de transmissão de potência pode ser alterada.

3) Características do eixo de engrenagem da transmissão

• Perfis funcionais dos dentes: os perfis dos dentes (por exemplo, involução, cicloidal) e parâmetros (módulo, ângulo de pressão,o ângulo da hélice) da secção da engrenagem são especificamente concebidos para alcançar a relação de engrenagem necessária e as especificações de transmissão de potência.
• Configurações diversas: Dependendo dos requisitos funcionais, estes podem incluir eixos de engrenagem de esporão, eixos de engrenagem helicoidais (para uma transmissão suave), eixos de engrenagem convexa (para mudança de direção), etc.
• Zona de tratamento térmico: a secção de engrenagem é tipicamente submetida a tratamentos de endurecimento da superfície, tais como carburar e apagar para resistência ao desgaste,enquanto as secções do diário podem manter a resistência para suportar cargas de impacto.

4)Vantagens do eixo de engrenagem da transmissão

• Alta eficiência de transmissão: A transmissão mecânica de contato normalmente atinge eficiências superiores a 95%.
• Relação de transmissão constante: a relação de transmissão instantânea permanece estável, garantindo um movimento suave e preciso.
• Ampla gama de potências: Aplicável desde instrumentos minúsculos até máquinas pesadas colossais.
• Alta capacidade de controlo: graças a uma concepção precisa, a velocidade de rotação e o binário de saída podem ser regulados com precisão.

5)Aplicação

Utilizados principalmente em dispositivos que exijam regulação activa da velocidade e do binário:

• Diferenciais do veículo: os eixos de engrenagem de bével transmitem energia para as rodas esquerda e direita, permitindo velocidades de rotação diferenciais.
• Geradores de turbinas eólicas: os eixos de engrenagem dentro dos multiplicadores de velocidade convertem a baixa velocidade de rotação das pás na alta velocidade necessária para o gerador.
• Sistemas de propulsão marítima: os eixos de engrenagem dentro do sistema de eixo de acionamento facilitam a redução de velocidade e a mudança de direção.
• Junções robóticas: Os eixos de engrenagem dentro dos redutores de precisão permitem um controle preciso do binário e da posição.
