| Place of Origin: | CHINA |
|---|---|
| Marca: | YIZGEAR |
| Minimum Order Quantity: | 200 Sets |
| Packaging Details: | Plywood Crate |
| Delivery Time: | 30 Days |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 500 Sets/Month |
| Processing Technology: | CNC Machining | Hardness: | Customized |
|---|---|---|---|
| Teeth Profile: | Helical | Surface Finish: | Polishing |
| Diameter: | Customized | Usage: | Power Transmission |
| Heat Treatment: | Quenching and Tempering | ||
| Destacar: | Eje de engrenagem 62HRC,Eje de engrenagem de moagem |
||

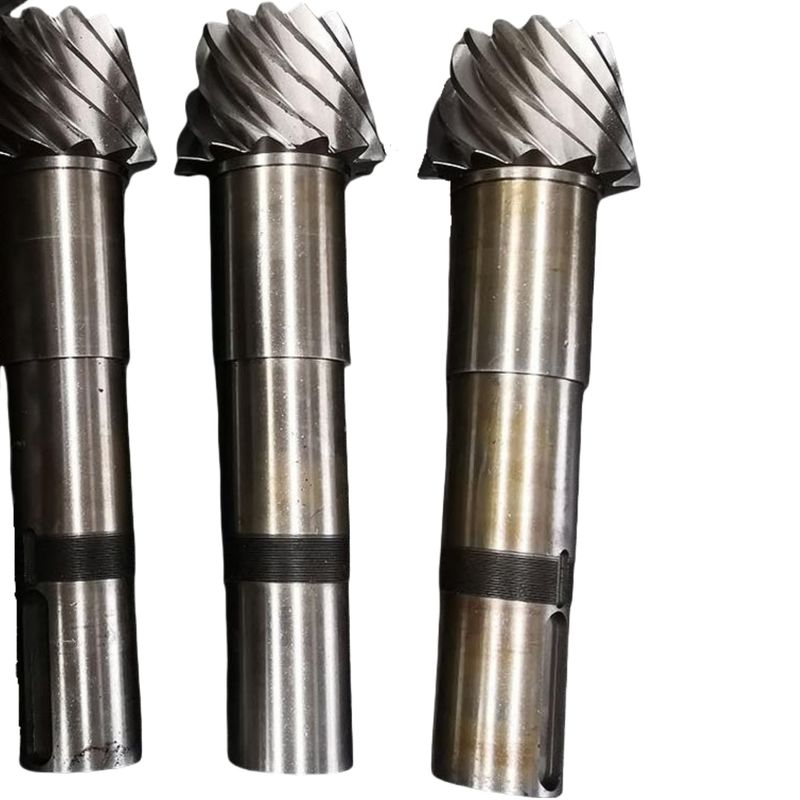

1) Descrições do Eixo da Engrenagem de Transmissão
O eixo da engrenagem de transmissão é o componente central para transmitir potência e torque no sistema de transmissão mecânica,
que geralmente é montado integrando ou separando o corpo do eixo e as engrenagens.
2) Características do Eixo da Engrenagem de Transmissão
a) Ajuste de alta precisão: engrenagens e eixos são processados com alta precisão para garantir uma transmissão suave.
b) Estrutura compacta: o design integrado pode reduzir a ocupação de espaço.
c) Alta capacidade de carga: adequado para cenários de alto torque.
3) Princípio de Funcionamento do Eixo da Engrenagem de Transmissão
O movimento rotacional do eixo de entrada é transmitido para o eixo de saída através do engrenamento das engrenagens, permitindo a conversão de velocidade e torque.
4) Aplicação do Eixo da Engrenagem de Transmissão
Amplamente utilizado em caixas de câmbio, redutores, máquinas-ferramentas e outras máquinas de precisão.
| Produtos | Eixo da Engrenagem de Transmissão |
| Feito sob medida | √ |
| Tipo de Perfil da Engrenagem | Gleason |
| Engrenagem Dentes Fabricação | Retificação de Engrenagens |
| Retificação dos Dentes da Engrenagem | √ |
| Módulo (M) | Personalizado |
| Número de Dentes (Z) | Personalizado |
| Ângulo de Pressão (α) | Personalizado |
| Ângulo de Hélice | Personalizado |
| Grau de Precisão | ISO 6 Grau |
| Tratamento Térmico | Cementação |
| Dureza da Superfície | 58-62HRC |
| COMPARAÇÃO DE GRAUS DE CÓDIGO DE AÇO | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
