| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Quantidade de ordem mínima: | 2 conjuntos |
| Preço: | 300＄ |
| Detalhes da embalagem: | Caixas de madeira compensada |
| Tempo de entrega: | 60 dias |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 500 grupos/mês |
| Fabricação: | Formação de engrenagens | Modulo: | 1.5 |
|---|---|---|---|
| Perfil de engrenagem: | Engrenagem interna | Ângulo de pressão: | 20 graus |
| Grau de precisão: | Categoria do ISO 8-9 | Tratamento térmico: | Cobre |
| Destacar: | Equipamento de arranque interno que economiza espaço,Engrenagem de empuxo interna precisa,Engrenagem interna de arranha-céus personalizada |
||

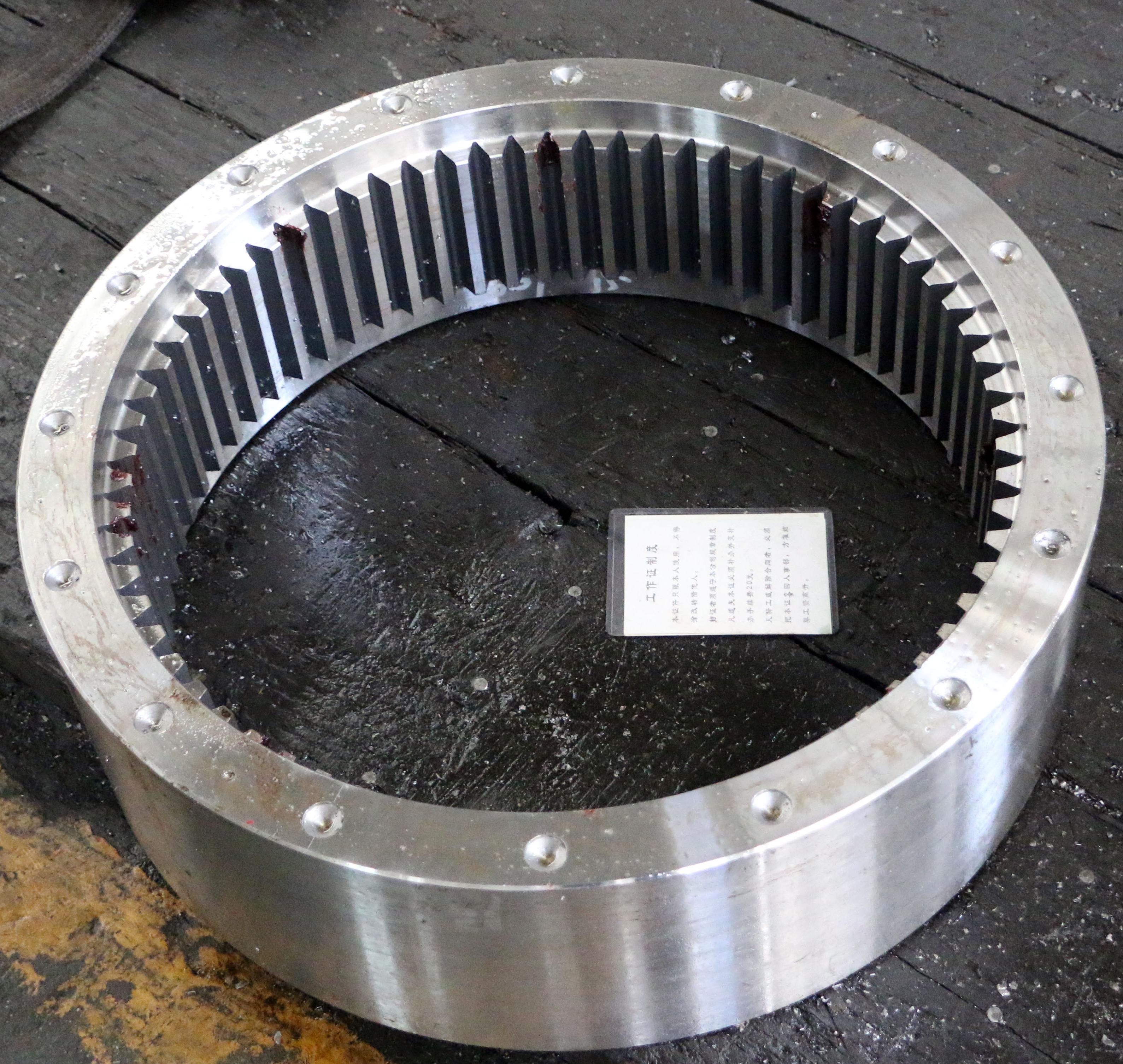

1)Descrição do equipamento interno
As engrenagens de esporão internas referem-se às engrenagens cujos dentes estão distribuídos na superfície interna de um cilindro ou cone (ou seja, engrenagens internas),
com um perfil dentário reto (paralelo ao eixo), e normalmente envolvidos na transmissão com engrenagens externas.
2) Características do engrenagem interna
A) A ranhura do dente está no lado interno e a ponta do dente aponta para o centro.
b) O desenho do dente reto torna o processamento relativamente simples e é adequado para a produção normalizada.
3)Vantagens do equipamento interno
A) Estrutura compacta: a malhagem interna economiza espaço e é adequada para aplicações que exigem transmissão de pequeno porte.
b) Alta eficiência de transmissão: a perda de atrito na malha de engrenagem reta é pequena e a eficiência pode atingir mais de 95%.
| Produtos | Equipamento interno |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Engrenagem cilíndrica |
| Fabricação de engrenagens dentárias | Formação de engrenagens |
| Moagem de Dentes de Engrenagem | Se necessário |
| Módulo (M) | 0.5-25 |
| Número de dentes (Z) | Costumes |
| Ângulo de pressão (α) | 20° |
| Ângulo da hélice (β) | 0 |
| Grau de precisão dos dentes | Grau ISO 8-9 |
| Tratamento térmico | Apagamento e temperação |
| Dureza | 230-260 HB |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
