| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Minimum Order Quantity: | 500Sets |
| Detalhes da embalagem: | Caixas de madeira compensada |
| Tempo de entrega: | 60 dias |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 500 Sets/Month |
| Largura: | 75 mm | Número de Dentes: | 15 |
|---|---|---|---|
| Perfil de engrenagem: | Engrenagem interna | Dureza: | HV650 |
| Grau de qualidade: | Categoria do ISO 8-9 | Tratamento térmico: | Nitruração |
| Destacar: | Fabricação de dentes precisos engrenagem interna,Engrenagem avançada de formação de engrenagem interna,Formação de engrenagens engrenagem de arranque interna |
||
1)Descrição do equipamento interno

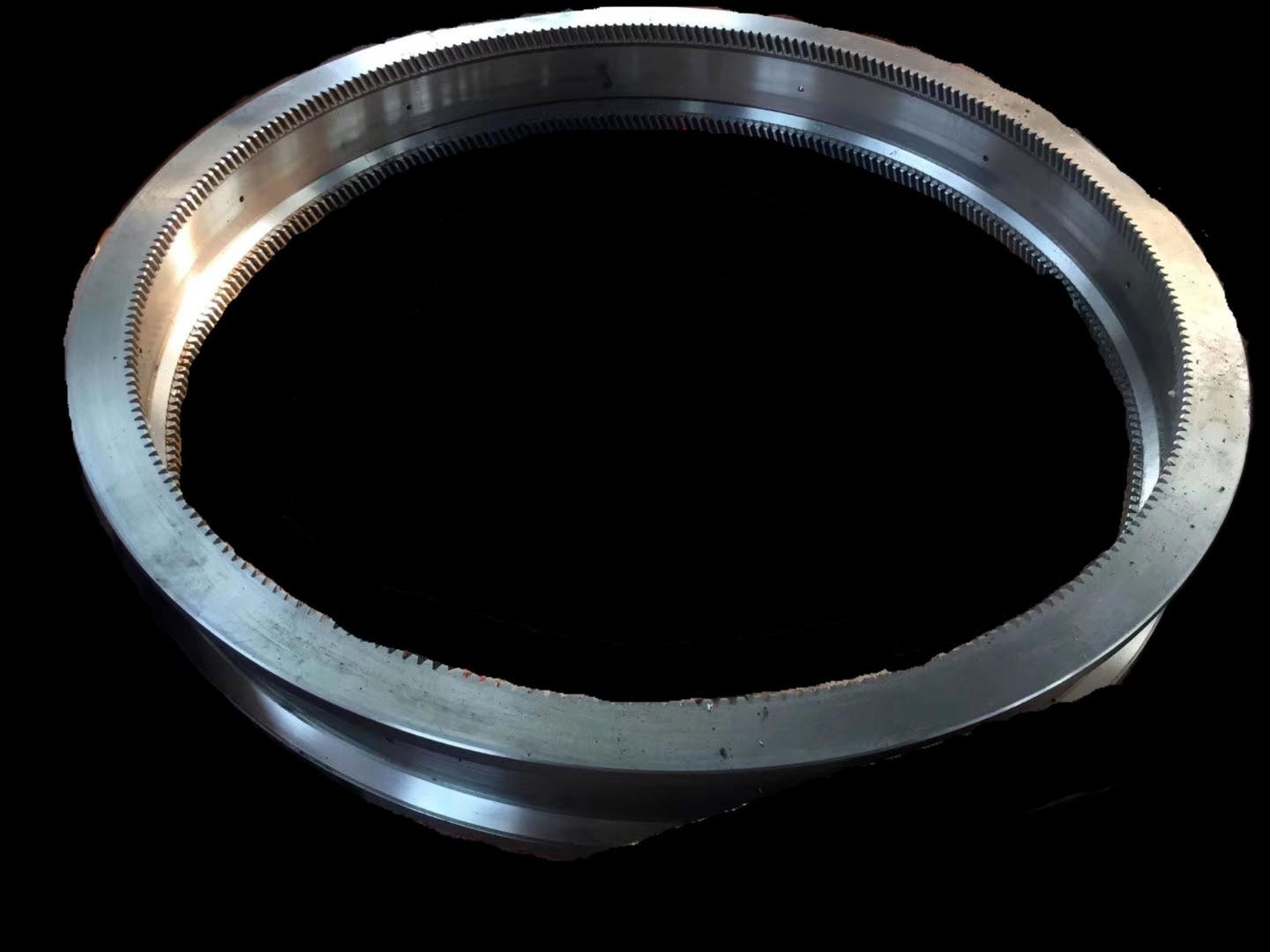

A engrenagem de anel interno é uma engrenagem em forma de anel com dentes no lado interno.Esta concepção confere-lhe vantagens únicas em sistemas de transmissão fechados.
2)Vantagens do equipamento interno
a) Estrutura compacta: a engrenagem interna pode ser instalada de forma aninhada, otimizando a taxa de utilização do espaço.
b) Alta eficiência de transmissão: a perda de atrito da malha de dente reto é pequena, adequada para transmissão de alta velocidade.
c) Alta estabilidade: durante a malhagem, a área de contacto é grande e a resistência ao impacto é boa.
d) Fácil de integrar: pode ser combinado de forma flexível com engrenagens planetárias e peças de eixo para satisfazer requisitos complexos de transmissão.
3)Aplicações do equipamento interno
a) Robô industrial: anel interno do mecanismo de redução da articulação.
b) Aeroespacial: Sistema de transmissão do atuador das superfícies de controlo das aeronaves.
c) Instrumentos de precisão: Mecanismo de regulação rotativo de equipamento óptico.
d) Ferramentas eléctricas, tais como as caixas de engrenagens de brocas e moinhos angulares.
| Produtos | Equipamento interno |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Engrenagem cilíndrica |
| Fabricação de engrenagens dentárias | Formação de engrenagens |
| Moagem de Dentes de Engrenagem | * Se necessário |
| Módulo (M) | 0.5-25 |
| Número de dentes (Z) | Costumes |
| Ângulo de pressão (α) | 20° |
| Ângulo da hélice (β) | 0 |
| Grau de precisão dos dentes | Grau ISO 8-9 |
| Tratamento térmico | Apagamento e temperação |
| Dureza | 230-260 HB |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
