| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | GS23051103 |
| Quantidade de ordem mínima: | 5 partes |
| Preço: | $35.0/Piece |
| Detalhes da embalagem: | caixa da madeira compensada |
| Tempo de entrega: | 60 dias |
| Termos de pagamento: | L/C, D/P, Western Union, T/T |
| Habilidade da fonte: | 300 partes/mês |
| material: | 20CrMnTi | Grau de qualidade: | Categoria do ISO 6 |
|---|---|---|---|
| Helix angle: | 0 | Tipo de perfil: | Engrenagem de dente reto |
| Tratamento térmico: | Carburação | Camada da dureza: | 0.5-0.8 milímetros |
| Destacar: | Eixo de engrenagem de moedura do dente reto,Eixo de engrenagem de moedura do dente reto de 2 módulos,Eixo de engrenagem de moedura do dente reto Ra1.6 |
||

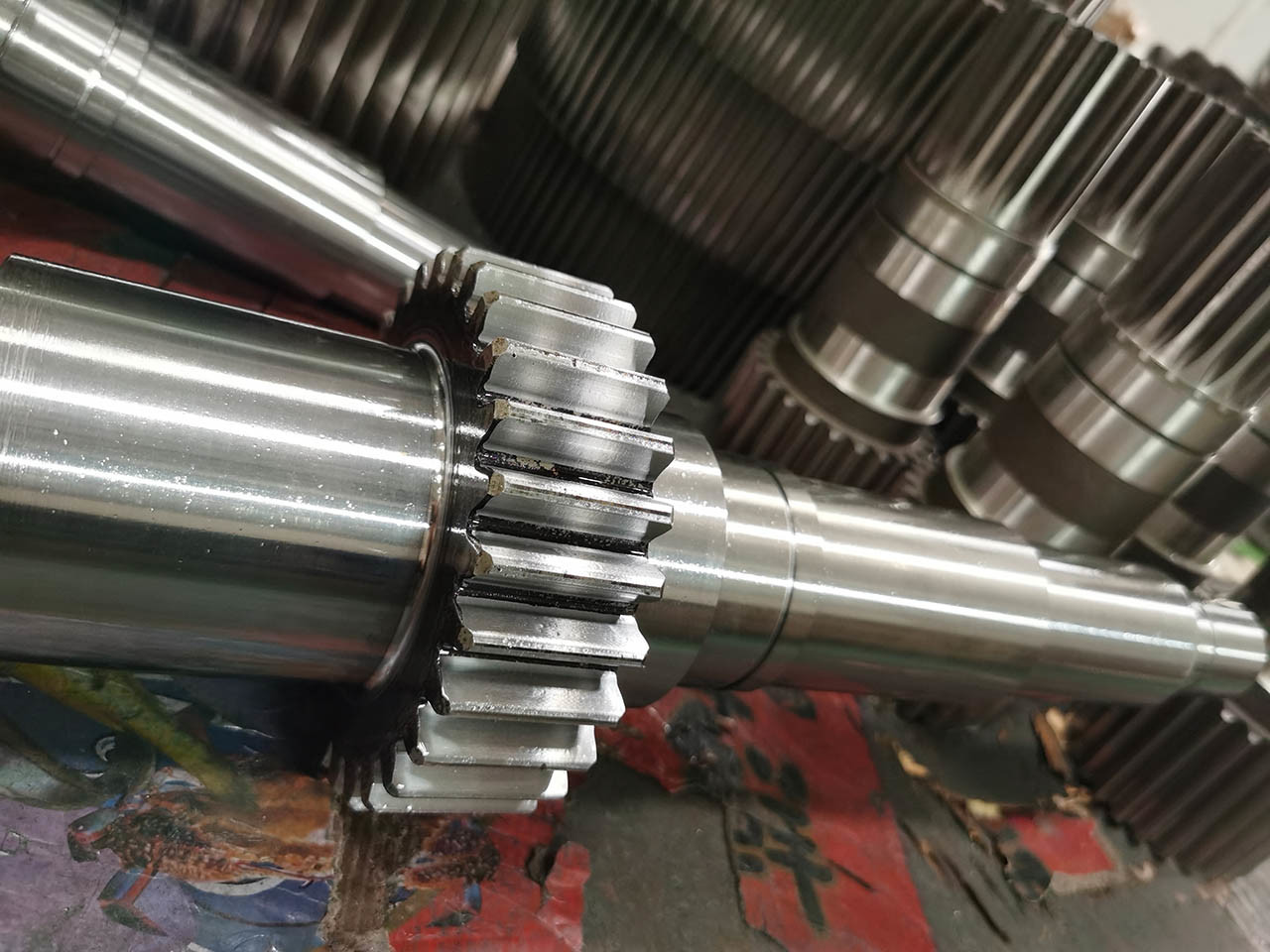

2 Módulo de Retificação de Engrenagem Engrenagem Helicoidal Rugosidade do Eixo Ra1.6 ISO 1328 6 Grau
Processamento de Fabricação do Eixo da Engrenagem Helicoidal
O tempo de produção é de cerca de 50 dias
Produtos feitos sob medida
As engrenagens e eixos de engrenagem são fabricados de acordo com desenhos ou amostras do cliente.
a) Material de Aço Forjado
Aço 20CrMnTi
b) Têmpera e revenido do material
Dureza: 220-260HB
c) Usinagem de torneamento bruto
d) Usinagem de torneamento fino
e) Fresagem de engrenagens
f) Tratamento térmico (Cementação)
Dureza: 58-62 HRC
g) Retificação de engrenagens
ISO 6 Grau
h) Retificação de superfície
i) Inspeção
j) Embalagem
| Produtos | Eixo de Engrenagem Helicoidal |
| Feito sob medida | √ |
| Tipo de Perfil da Engrenagem | Engrenagem Cilíndrica |
| EngrenagemDentesFabricação | Fresagem de Engrenagens/Fresagem de Engrenagens/Modelagem de Engrenagens |
| Retificação dos Dentes da Engrenagem | √ |
| Módulo (M) | 2 |
| Número de Dentes (Z) | 15 |
| Ângulo de Pressão (α) | 20° |
| Ângulo de Hélice | 0° |
| Grau de Precisão | ISO 6-7 Grau |
| Tratamento Térmico | Cementação |
| Dureza da Superfície | 58-62 HRC |
| COMPARAÇÃO DE GRAUS DE CÓDIGO DE AÇO | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
