| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | GS23032502 |
| Quantidade de ordem mínima: | 5 partes |
| Preço: | $75.0/Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 60 dias |
| Termos de pagamento: | L/C, D/P, Western Union, T/T |
| Habilidade da fonte: | 300 partes/mês |
| material: | AISI 8620 | Marca: | OEM |
|---|---|---|---|
| Tipo de perfil: | Engrenagem de dente reto & ranhura Involute | Processo de Fabricação: | Moedura da engrenagem |
| Tratamento térmico: | Carburação | comprimento: | 420 mm |
| Destacar: | Eixo da ranhura da engrenagem de transmissão do aço de liga,Eixo de engrenagem da transmissão de AISI 8620,eixo de engrenagem da transmissão de 420mm |
||

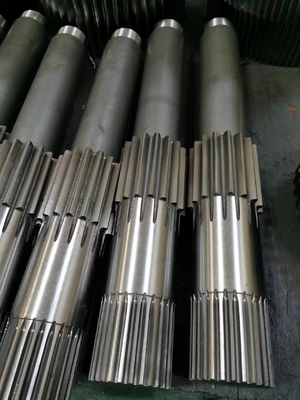

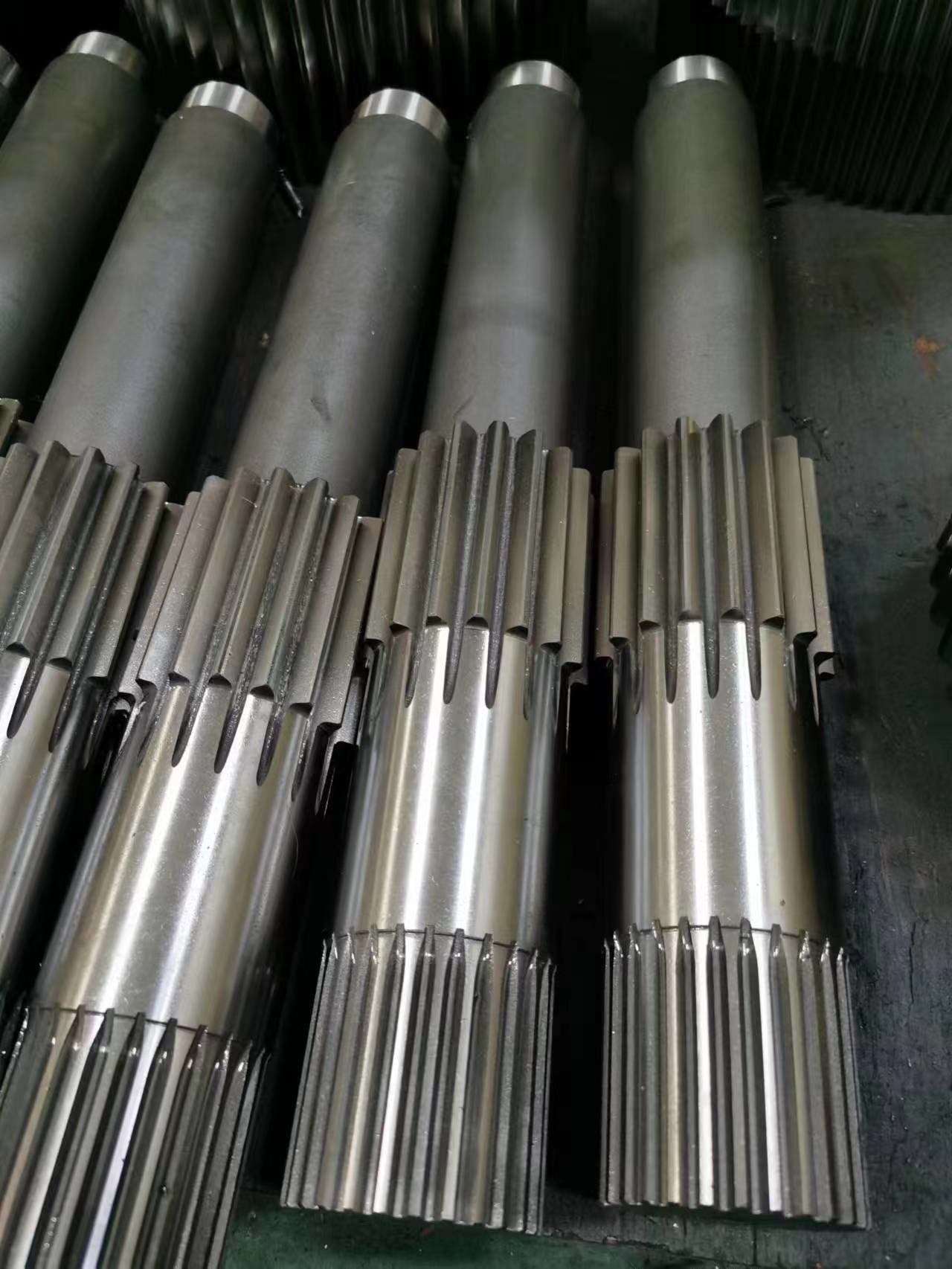

Peças de Reposição para Transmissão - Eixo de Engrenagem de Aço Liga e Eixo Estriado Involvente
1) Módulo 4
2) Ângulo de pressão: 30°
3) Número de dentes: 25
4) Largura da face: 30mm
5) Passo diametral 100.00
Diâmetro do pino 8.0mm
Medição sobre o pino 112.563~112.508
| Produtos | Eixo de Engrenagem/Eixo Estriado |
| Feito sob medida | √ |
| Tipo de perfil da engrenagem | Engrenagem cilíndrica/Estriado involvente |
| EngrenagemDentesFabricação | Fresagem de engrenagens/Usinagem de engrenagens/Modelagem de engrenagens |
| Retificação dos dentes da engrenagem | √ |
| Módulo (M) | 4 |
| Número de dentes (Z) | 25 |
| Ângulo de pressão (α) | 30° |
| Ângulo de hélice | 0° |
| Grau de precisão | ISO Grau 6-7 |
| Tratamento térmico | Cementação |
| Dureza da superfície | 58-62 HRC |
| COMPARAÇÃO DE GRAUS DE CÓDIGO DE AÇO | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
