| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | GS22112402 |
| Quantidade de ordem mínima: | 2 pedaços |
| Preço: | $1850.0/Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 60 dias |
| Termos de pagamento: | L/C, D/P, Western Union, T/T |
| Habilidade da fonte: | 300 partes/mês |
| material: | 40CrNiMoA | DP: | 1.5 |
|---|---|---|---|
| Ângulo da hélice: | 5° | Os dentes de engrenagem numeram: | 24 |
| Largura dos dentes: | 24" | Pressão Agnle: | 20° |
| Destacar: | Eixo da Engrenagem Helicoidal Esquerda,Eixo da Engrenagem da Transmissão SAE 4340,Eixo da Engrenagem da Transmissão Ângulo 24T5° |
||

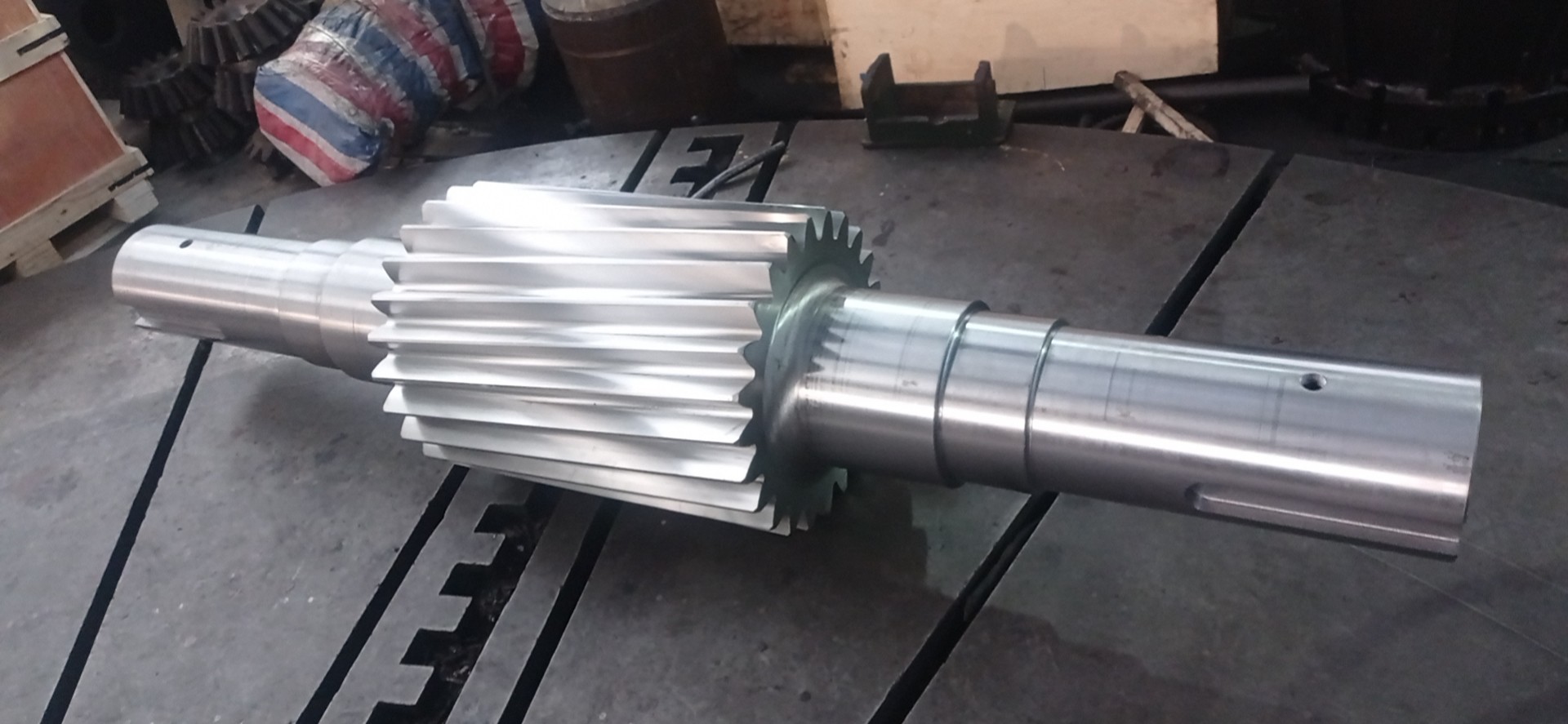

SAE 4340 Aço DP 1.5 24T Eixo de Engrenagem Helicoidal Mão Esquerda Ângulo da Hélice 5°
1) EIXO DE ENGRENAGEM HELICOIDAL DE 24 DENTES
2) PASSO DIAMETRAL 1.5
ÂNGULO DE PRESSÃO 20°
DIÂMETRO PRIMITIVO 14.667"
NÚMERO DE DENTES 24
ÂNGULO DA HÉLICE 5°
3) Tratamento Térmico: Endurecimento por Indução
Dureza: 45-50 HRC
4) Retificação da Engrenagem
Qualidade: Grau ISO 6-7
| Produtos | Eixo de Engrenagem Helicoidal Mão Esquerda |
| Feito Sob Encomenda | √ |
| Tipo de Perfil da Engrenagem | Engrenagem Cilíndrica |
| EngrenagemDentesFabricação | Usinagem de Engrenagens |
| Retificação dos Dentes da Engrenagem | √ |
| Módulo (M) | 16.933 |
| Número de Dentes (Z) | 24 |
| Ângulo de Pressão (α) | 20° |
| Ângulo de Avanço | 5° |
| Grau de Precisão | Grau ISO 6-7 |
| Tratamento Térmico | Endurecimento por Indução |
| Dureza da Superfície | 45-50 HRC |
| COMPARAÇÃO DE GRAUS DE CÓDIGO DE AÇO | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
