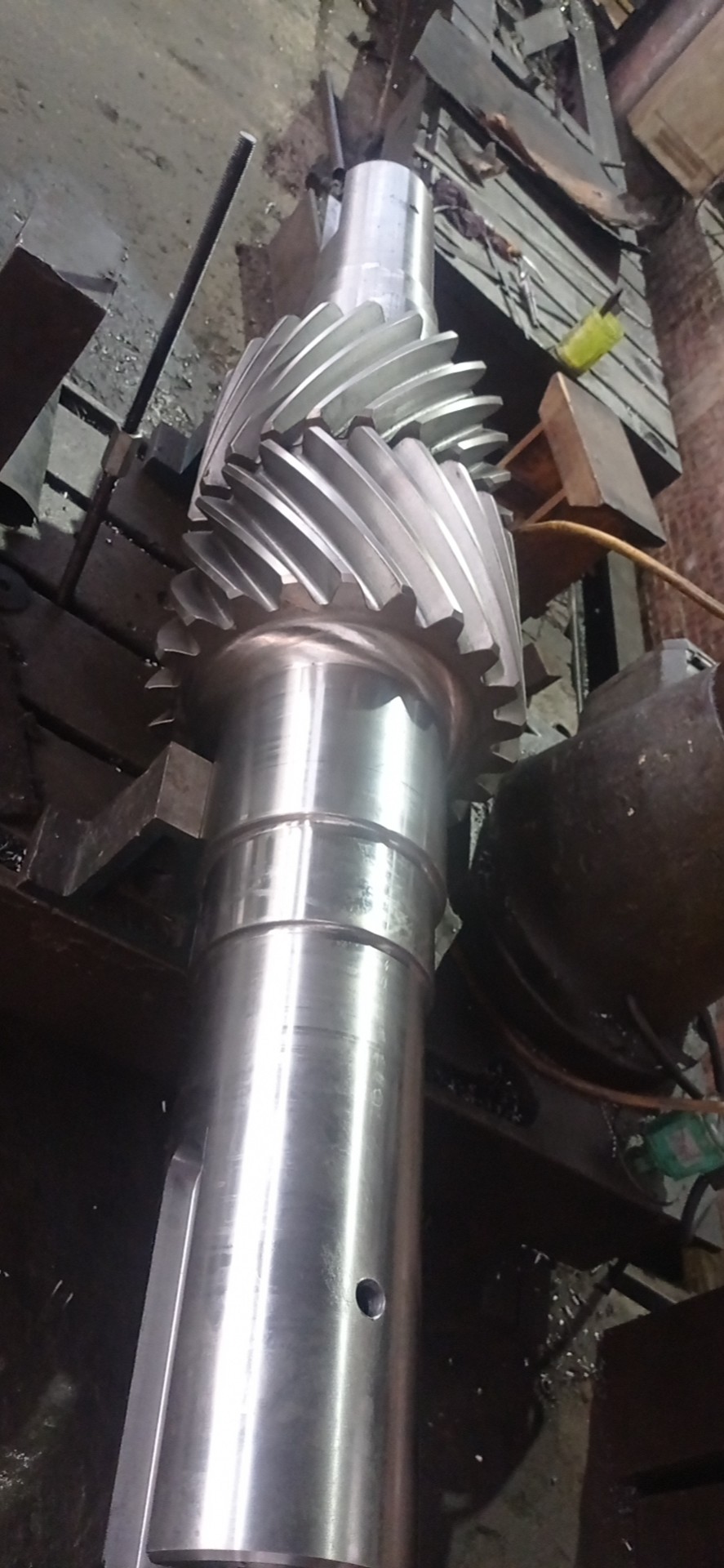

DP1.732 22T Eixo Engrenagem Helicoidal Dupla Ângulo de Hélice 30° SAE 4340 Aço
  • DP1.732 22T Eixo Engrenagem Helicoidal Dupla Ângulo de Hélice 30° SAE 4340 Aço
DP1.732 22T Eixo Engrenagem Helicoidal Dupla Ângulo de Hélice 30° SAE 4340 Aço

DP1.732 22T Eixo Engrenagem Helicoidal Dupla Ângulo de Hélice 30° SAE 4340 Aço

Lugar de origem China
Marca YIZGEAR
Número do modelo GS22112401
Detalhes do produto
Material:
40CrNiMo
Dp:
1.732
Ângulo da hélice:
30 °
Perfil:
dupla hélice
Largura dos dentes:
11"
Pressão Agnle:
20 °
Destacar:

Eixo de Engrenagem Helicoidal Dupla Hélice

,

Eixo de Engrenagem de Transmissão DP1.732

,

Eixo de Engrenagem de Transmissão 40CrNiMo

Termos de pagamento e envio
Quantidade de ordem mínima
2 pedaços
Preço
$1850.0/Piece
Detalhes da embalagem
Caixa da madeira compensada
Tempo de entrega
60 dias
Termos de pagamento
L/C, D/P, Western Union, T/T
Habilidade da fonte
300 partes/mês
Descrição do produto

 Aço SAE 4340 DP1.732 22T Eixo de Engrenagem Helicoidal Duplo Ângulo da Hélice 30°
1) Descrição do Eixo da Engrenagem
Um eixo de engrenagem com as curvas de engrenagem em cada seção é introduzido como engrenagens de eixo de interseção.
Espiral Cônica engrenagens são exemplos comuns dos perfis de engrenagem usados nestes tipos de eixos feitos com precisão.

  • Passo Diametral: 1.5
  • Ângulo de Pressão: 20°
  • Ângulo da Hélice: 30°
  • Diâmetro Primitivo: 14.667"
  • Número de Dentes: 22
Especificações Técnicas
Parâmetro Especificação
Feito Sob Medida Disponível
Tipo de Perfil da Engrenagem Gleason
Processo de Fabricação Retificação de Engrenagens
Retificação de Dentes Incluído
Módulo (M) Personalizado
Número de Dentes (Z) Personalizado
Ângulo de Pressão (α) Personalizado
Ângulo de Avanço Personalizado
Grau de Precisão Grau ISO 6
Tratamento Térmico Cementação
Dureza da Superfície 58-62HRC
Comparação de Graus de Códigos de Aço
CHINA/GB ISO ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi   18XГT   SMK22
20Cr2Ni4   20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA   40XH2MA/40XHMA 4340 SNCM439 40NiCrMo6/36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420
Equipamento de Produção

DP1.732 22T Eixo Engrenagem Helicoidal Dupla Ângulo de Hélice 30° SAE 4340 Aço 0

Processo de Fabricação

DP1.732 22T Eixo Engrenagem Helicoidal Dupla Ângulo de Hélice 30° SAE 4340 Aço 1
