| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | IG22083101 |
| Quantidade de ordem mínima: | 1 parte |
| Preço: | $2000.0/Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 55 dias |
| Termos de pagamento: | L/C, D/P, T/T, Western Union |
| Habilidade da fonte: | 500 partes/mês |
| Materiais: | 42CrMo/AISI 4140 | Número do dente: | 157 |
|---|---|---|---|
| Ângulo de pressão: | 20° | Precisão: | Categoria do ISO 8-9 |
| Modulo: | 10 | Peso: | 380 kg |
| Destacar: | Engrenagem anular de 10 módulos,Engrenagem Involute interna 42CrMo,Engrenagem Involute interna anular |
||

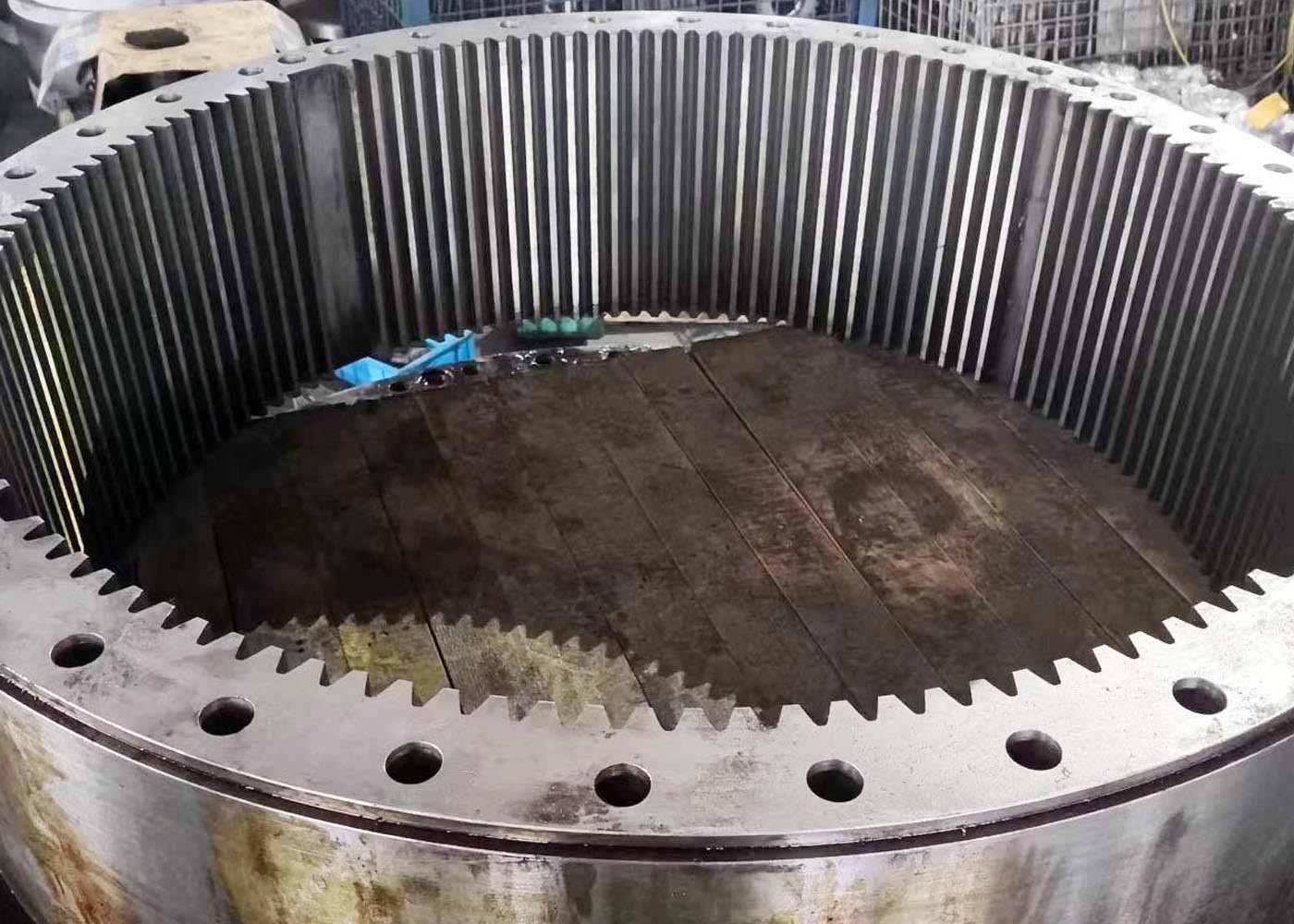

Engrenagens de transmissão 10 módulo engrenagem de anel interno engrenagem anular para sistema de engrenagens planetárias
1) Aplicações do equipamento interno
A aplicação mais popular para as engrenagens internas é a utilização de trens de engrenagens planetárias ou redutores de engrenagens compostos por um suporte,
Várias engrenagens, chamadas engrenagens planetárias e uma engrenagem solar no centro, girando dentro de uma engrenagem interna.
2) Descrição do equipamento interno
Engrenagens internas são dentes de engrenagem gerados no diâmetro interno de um cilindro, enquanto engrenagens externas
Ter os dentes de engrenagem gerados no diâmetro exterior do componente.
| Produtos | Equipamento interno |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Engrenagem cilíndrica |
| Fabricação de engrenagens dentárias | Formação de engrenagens |
| Moagem de Dentes de Engrenagem | Se necessário |
| Módulo (M) | Costumes |
| Número de dentes (Z) | Costumes |
| Ângulo de pressão (α) | Costumes |
| Ângulo da hélice (β) | Costumes |
| Grau de precisão dos dentes | Grau ISO 8-9 |
| Tratamento térmico | Aquecimento e temperamento/ endurecimento por indução |
| Dureza | 230-260 HB |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
