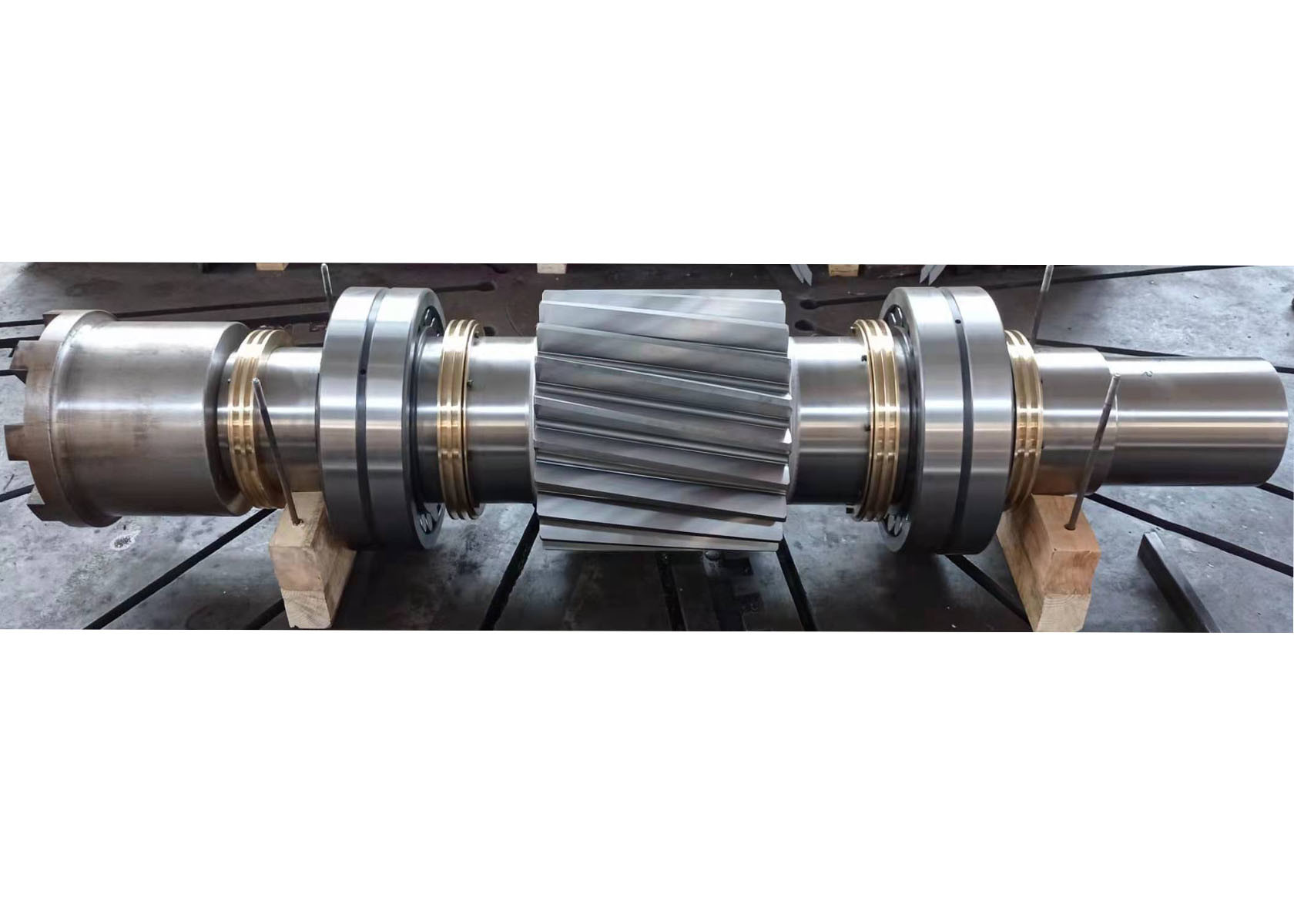

Aço de forjamento do RUÍDO 17CrNiMo6 do eixo da movimentação da engrenagem eixo da hélice do assistente
  • Aço de forjamento do RUÍDO 17CrNiMo6 do eixo da movimentação da engrenagem eixo da hélice do assistente
Aço de forjamento do RUÍDO 17CrNiMo6 do eixo da movimentação da engrenagem eixo da hélice do assistente

Aço de forjamento do RUÍDO 17CrNiMo6 do eixo da movimentação da engrenagem eixo da hélice do assistente

Lugar de origem China
Marca YIZGEAR
Número do modelo GS22082801
Detalhes do produto
Material:
DIN 17CrNiMo6
Módulo:
16
Ângulo da hélice:
15°
Nota de qualidade:
Categoria do ISO 6
Largura:
200 mm
Addendum Co.:
1
Destacar:

Eixo helicoidal do RUÍDO 17CrNiMo6

,

Eixo helicoidal do assistente

,

Eixo da movimentação da engrenagem do RUÍDO 17CrNiMo6

Termos de pagamento e envio
Quantidade de ordem mínima
5 partes
Preço
$850.0/Piece
Detalhes da embalagem
Caixa da madeira compensada
Tempo de entrega
60 dias
Termos de pagamento
L/C, D/P, Western Union, T/T
Habilidade da fonte
300 partes/mês
Descrição do produto

Peças de Transmissão Eixo Helicoidal Direito Eixo de Acionamento DIN 17CrNiMo6 Aço Forjado

1) Características do Eixo Helicoidal

  • Uma engrenagem helicoidal simples tem dentes inclinados em qualquer direção (hélice esquerda ou hélice direita).
  • Engrenagens helicoidais simples desenvolvem força de impulso axial e a exercem sobre os rolamentos correspondentes. Também desenvolve força radial.
  • A capacidade de transmissão de potência de uma engrenagem helicoidal simples é comparativamente baixa.
  • Devido à carga de impulso, um ângulo de hélice alto não pode ser usado.O ângulo de hélice para engrenagens helicoidais simples geralmente varia entre 15º – 20º.
  • Engrenagens helicoidais simples são adequadas para acionamentos mecânicos ou requisitos de transmissão de potência onde cada aplicação geralmente requer um design exclusivo para potências, velocidades e configuração.
Especificações Técnicas
Parâmetro Especificação
Feito sob medida Disponível
Tipo de Perfil da Engrenagem Cilíndrico
Processo de Fabricação Retificação de Engrenagens
Retificação de Dentes Incluído
Módulo (M) 16
Número de Dentes (Z) 22
Ângulo de Pressão (α) 20°
Ângulo de Avanço 15°
Grau de Precisão ISO 6 Grau
Tratamento Térmico Cementação
Dureza da Superfície 58-62HRC
Comparação de Graus de Códigos de Aço
CHINA/GB ISO ГСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi   18XГT   SMK22
20Cr2Ni4   20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA   40XH2MA/40XHMA 4340 SNCM439 40NiCrMo6/36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420
Equipamento de Produção

Aço de forjamento do RUÍDO 17CrNiMo6 do eixo da movimentação da engrenagem eixo da hélice do assistente 0

Processo de Fabricação

Aço de forjamento do RUÍDO 17CrNiMo6 do eixo da movimentação da engrenagem eixo da hélice do assistente 1
