| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | GS22082506 |
| Quantidade de ordem mínima: | 5 partes |
| Preço: | $35.0/Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 60 dias |
| Termos de pagamento: | L/C, D/P, Western Union, T/T |
| Habilidade da fonte: | 300 partes/mês |
| módulo: | 2 | Fabricação: | Hobbing da engrenagem |
|---|---|---|---|
| Largura dos dentes: | 30mm | Os dentes numeram: | 14 |
| Tipo da engrenagem: | Engrenagem de dente reto | Dureza: | 58-62 HRC |
| Destacar: | Reto tomado partido ranhura o eixo do pinhão do dente reto,Reto tomado partido ranhura o eixo do pinhão,Eixo do pinhão do dente reto dos redutores de velocidade da caixa de engrenagens |
||

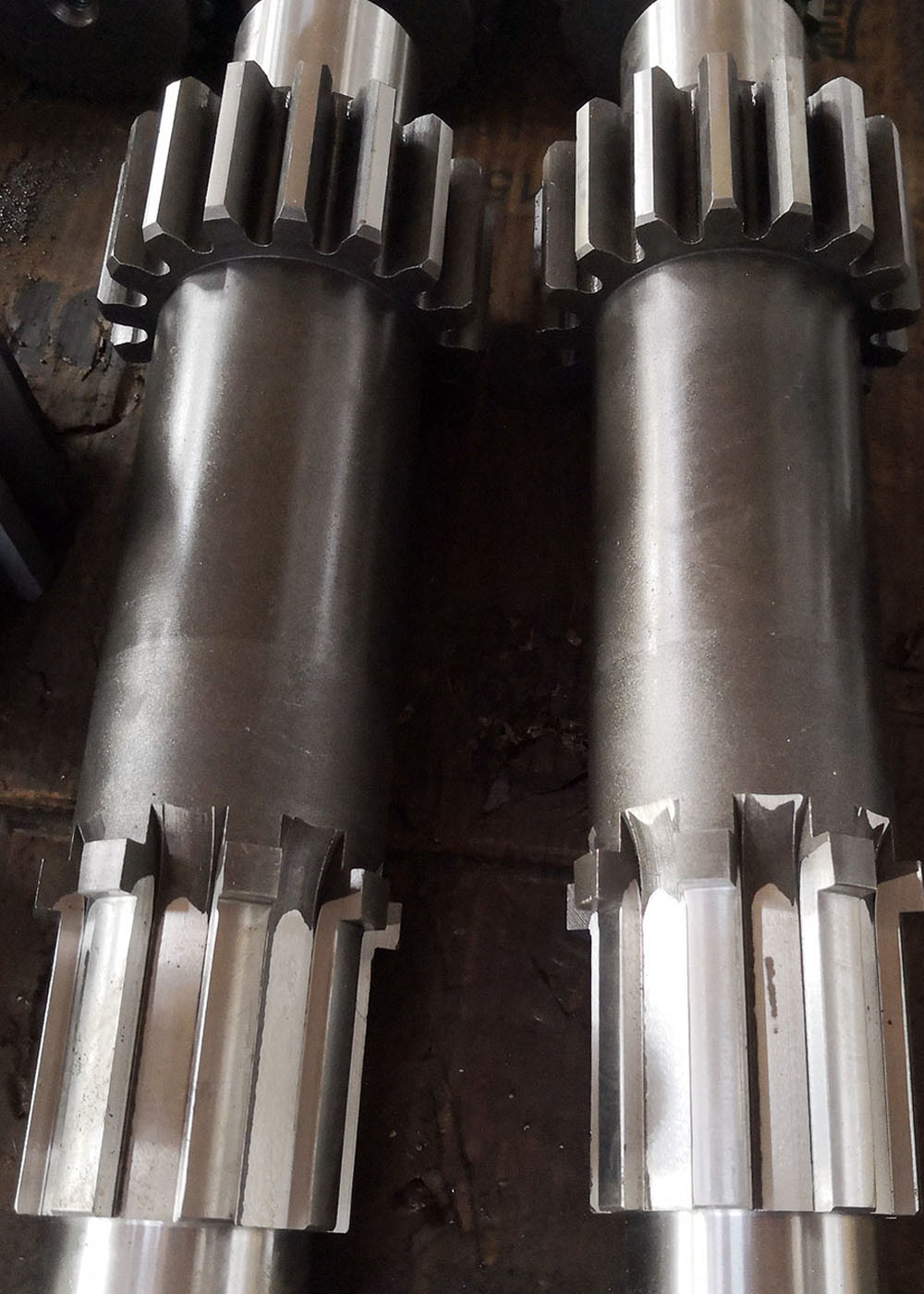

Eixo de Engrenagem Helicoidal com Estrias de Lados Retos para Redutores de Velocidade de Caixa de Engrenagens
1) Descrição do eixo da engrenagem reta
O eixo da engrenagem reta é uma peça de transmissão do eixo com engrenagem reta.
A engrenagem reta é uma engrenagem de forma cilíndrica.
A engrenagem reta é a engrenagem mais comumente utilizada com uma ampla gama de aplicações.
2) Características do eixo da engrenagem reta
Mais fácil de fabricar em comparação com outros tipos de engrenagens de transmissão.
Mais amplamente utilizado no projeto de sistemas de transmissão.
| Produtos | Eixo de Engrenagem Helicoidal |
| Feito sob medida | √ |
| Tipo de Perfil da Engrenagem | Engrenagem Cilíndrica |
| EngrenagemDentesFabricação | Fresagem de Engrenagens/Usinagem de Engrenagens/Modelagem de Engrenagens |
| Retificação dos Dentes da Engrenagem | √ |
| Módulo (M) | 2 |
| Número de Dentes (Z) | 16 |
| Ângulo de Pressão (α) | 20° |
| Ângulo de Hélice | 0° |
| Grau de Precisão | Grau ISO 6-7 |
| Tratamento Térmico | Cementação |
| Dureza da Superfície | 58-62HRC |
| COMPARAÇÃO DE GRAUS DE CÓDIGO DE AÇO | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
