| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | GS220805004 |
| Quantidade de ordem mínima: | 5 partes |
| Preço: | $50.0/Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 60 dias |
| Termos de pagamento: | L/C, D/P, Western Union, T/T |
| Habilidade da fonte: | 300 partes/mês |
| material: | AISI 8620 | módulo: | 3 |
|---|---|---|---|
| Ângulo da hélice: | 30° | Precisão dos dentes: | Categoria do ISO 6 |
| comprimento: | 210 | Ângulo de pressão: | 15° |
| Destacar: | Eixo do pinhão de 3 módulos,eixo de aço do pinhão 20CrNiMo,Eixo do pinhão de redutores de velocidade |
||

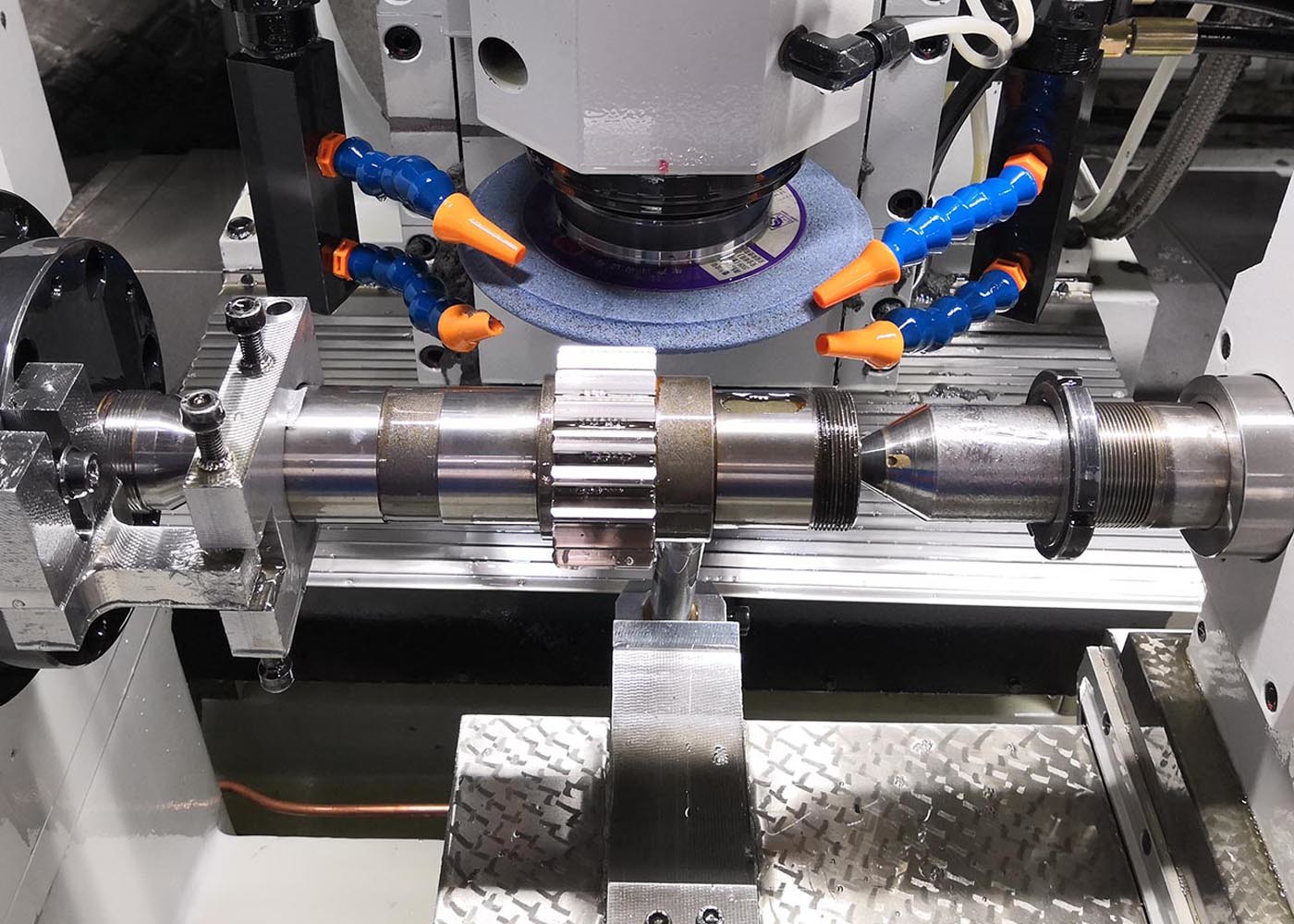

Eixo de Engrenagem Helicoidal do Pinhão de Aço 20CrNiMo do Módulo 3 do Redutor de Velocidade
1) Características do Eixo de Engrenagem Reta
Engrenagens retas não têm força axial
Mais fácil de fabricar
2) Aplicações do Eixo de Engrenagem Helicoidal
Amplamente utilizado como componentes de transmissão.
| Produtos | Eixo de Engrenagem Helicoidal Canhoto |
| Feito sob medida | √ |
| Tipo de Perfil da Engrenagem | Engrenagem Cilíndrica |
| EngrenagemDentesFabricação | Retificação de Engrenagens |
| Retificação dos Dentes da Engrenagem | √ |
| Módulo (M) | 3 |
| Número de Dentes (Z) | 12 |
| Ângulo de Pressão (α) | 20° |
| Ângulo de Hélice | 0° |
| Classe de Precisão | ISO Classe 6 |
| Tratamento Térmico | Cementação |
| Dureza da Superfície | 58-62HRC |
| COMPARAÇÃO DE GRAUS DE CÓDIGO DE AÇO | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
