| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | DB220804004 |
| Quantidade de ordem mínima: | 1 parte |
| Preço: | $1000/ Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 75 dias |
| Termos de pagamento: | L/C,D/P,T/T,Western union |
| Habilidade da fonte: | 100 partes/mês |
| Module: | 28 | Gear Profile: | Double Helical Gear |
|---|---|---|---|
| Hardness: | 260-300 HB | Manufacturing Process: | Gear Milling |
| Accuracy Grade: | ISO 6-7 | Direction: | Left-Hand & Right Hand |
| Destacar: | Eixo de engrenagem helicoidal dobro de desenhos em espinha,Eixo de engrenagem de desenhos em espinha de 28 módulos,Engrenagem helicoidal de desenhos em espinha de 28 módulos |
||

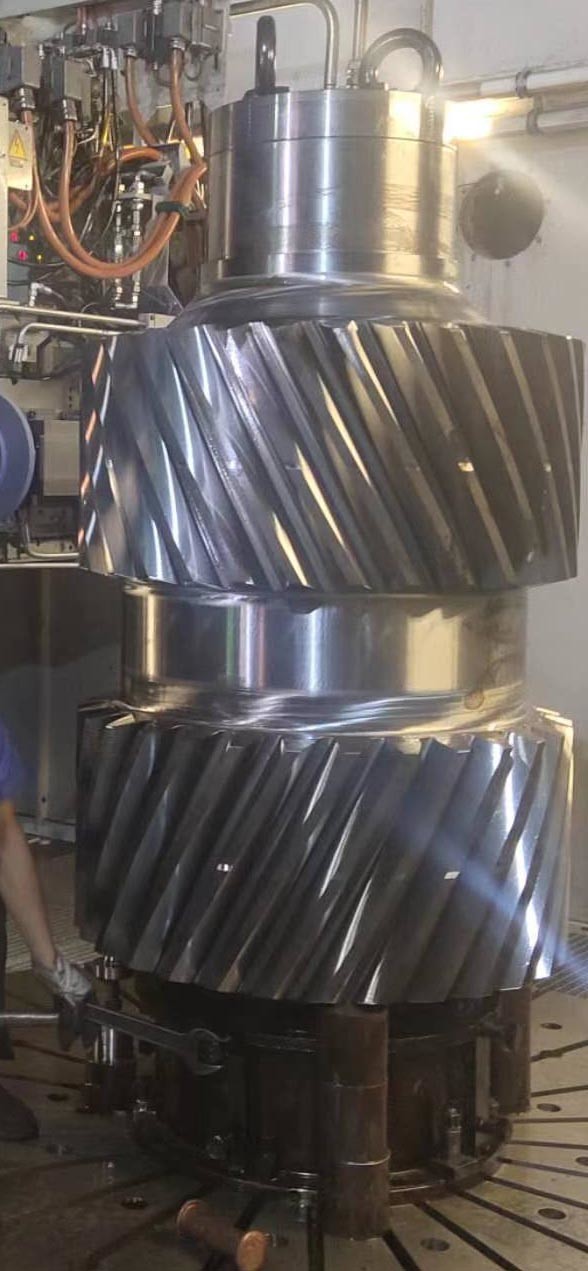

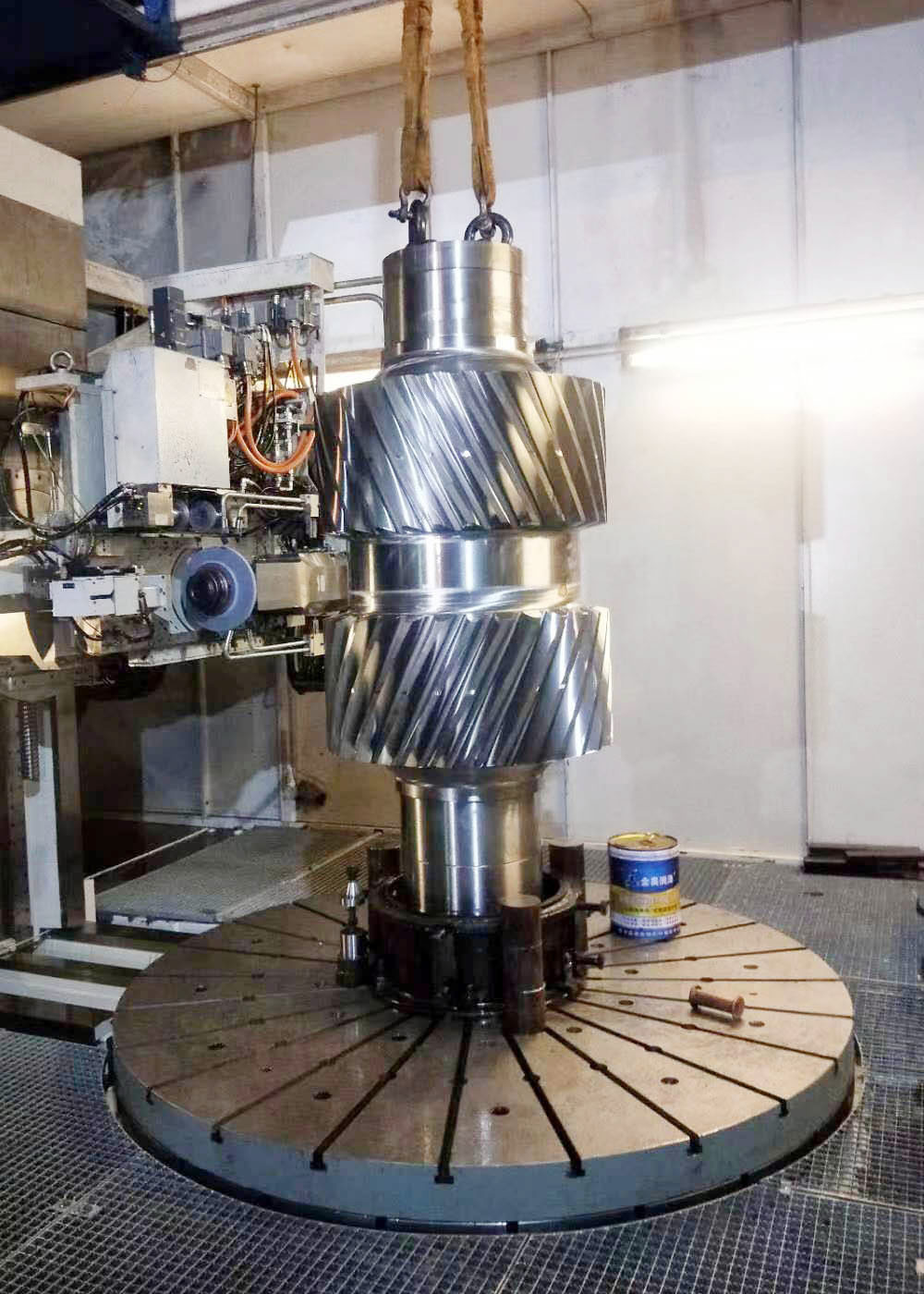

Eixo de Engrenagem Helicoidal Duplo de 28 Módulos Personalizado para Diversas Aplicações Industriais
1) Descrição da Engrenagem Helicoidal Dupla
A engrenagem helicoidal dupla é um tipo especial de engrenagem helicoidal.
Os dentes são torcidos obliquamente ao eixo da engrenagem e com dentes helicoidais tanto à esquerda quanto à direita.
2) Características da Engrenagem Helicoidal Dupla
A forma helicoidal dupla equilibra as forças de impulso inerentes.
O conjunto de engrenagens deve ter o mesmo ângulo de hélice.
2) Aplicações da Engrenagem Helicoidal Dupla
Indústria de alta resistência precisa remover as forças de impulso. Caixa de engrenagens
| Produtos | Engrenagem Helicoidal Dupla |
| Feito sob medida | √ |
| Tipo de Perfil | Engrenagem Cilíndrica |
| Fabricação | Fresagem de Engrenagens |
| Retificação de Dentes de Engrenagem | √ |
| Módulo (M) | Feito sob medida |
| Número de Dentes (Z) | 97 |
| Ângulo de Pressão (α) | 20° |
| Ângulo de Hélice (β) | 13° |
| Grau de Precisão dos Dentes | Grau ISO 8-9 |
| Tratamento Térmico | Têmpera e Revenido |
| Dureza da Superfície | 260-300HB |
| COMPARAÇÃO DE GRAUS DE CÓDIGO DE AÇO | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Corte Fresagem
Tratamento Térmico Retificação Inspeção
