| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | GS2207001 |
| Quantidade de ordem mínima: | 5 partes |
| Preço: | $200.0/Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 60 dias |
| Termos de pagamento: | L/C, D/P, Western Union, T/T |
| Habilidade da fonte: | 300 partes/mês |
| material: | 20Cr2Ni4 | Tratamento térmico: | Carburação |
|---|---|---|---|
| Dureza: | 58-62 HRC | Grau de qualidade: | Grau ISO 6-7 |
| Tipo de perfil: | engrenagem cilíndrica | comprimento: | 520 mm |
| Destacar: | Eixo de engrenagem de carburação da transmissão,eixos da ranhura da engrenagem para redutores da engrenagem,Eixos de carburação da ranhura da engrenagem |
||

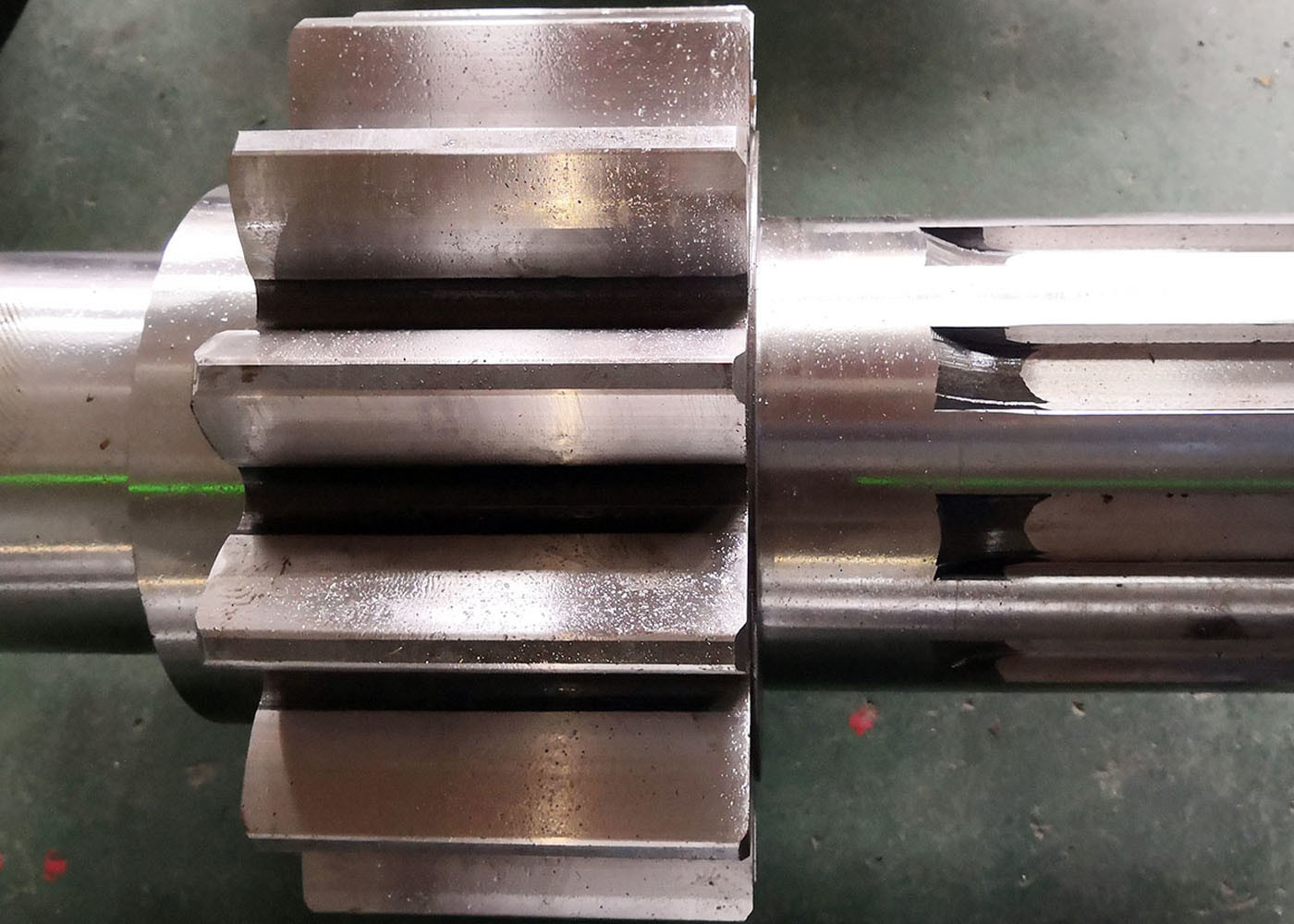

Peças de Transmissão - Eixos de Engrenagem e Eixos Estriados para Redutores
1) Descrição das Peças de Transmissão:
Engrenagens e eixos de engrenagem são amplamente utilizados em vários tipos de máquinas como um componente de transmissão.
Tipos de Engrenagens:
a) Engrenagens cilíndricas e helicoidais
b) Engrenagens cónicas
c) Engrenagens sem-fim e engrenagens hipoides
2) Características da Engrenagem Cilíndrica
Os dentes são retos e paralelos ao eixo. Transmitem potência e movimento entre dois eixos paralelos rotativos.
Características:
a) Fácil de fabricar.
b) Não há força axial.
c) Relativamente fácil de atingir um grau de alta qualidade.
| Produtos | Engrenagem Cilíndrica/ Estriado |
| Feito sob medida | √ |
| Tipo de Perfil da Engrenagem | Engrenagem Cilíndrica |
| EngrenagemDentesFabricação | Fresagem de Engrenagens/Corte de Engrenagens/Modelagem de Engrenagens |
| Retificação dos Dentes da Engrenagem | √ |
| Módulo (M) | 10 |
| Número de Dentes (Z) | Personalizado |
| Ângulo de Pressão (α) | 20° |
| Ângulo de Hélice | 0° |
| Grau de Precisão | ISO Grau 6-7 |
| Tratamento Térmico | Cementação |
| Dureza da Superfície | 58-62HRC |
| COMPARAÇÃO DE GRAUS DE CÓDIGO DE AÇO | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
