| Place of Origin: | CHINA |
|---|---|
| Marca: | YIZGEAR |
| Minimum Order Quantity: | 200 Sets |
| Packaging Details: | Plywood Crate |
| Delivery Time: | 30 Days |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 500 Sets/Month |
| Steel Type: | Forging Steel | Manufacture Type: | Gear Milling |
|---|---|---|---|
| Tooth Profile: | Spiral | Spiral Angle: | 20° |
| Material: | Steel | Method: | Gear Grinding |
| Destacar: | Engrenagens cónicas espirais de longa vida,Engrenagens cónicas espirais de longa vida útil,Engrenagens cónicas espirais: distribuição da tensão de contato |
||

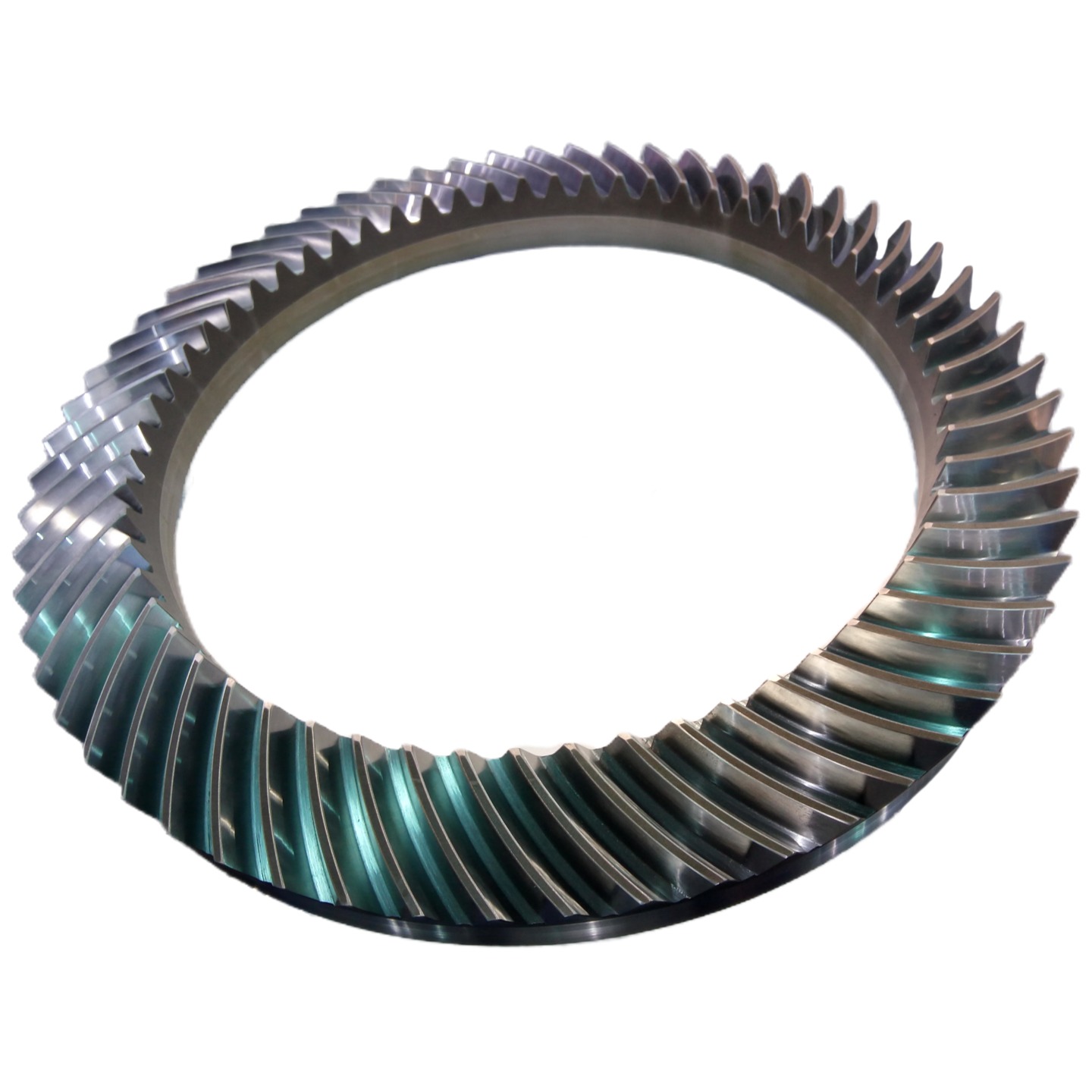

1) Descrição da engrenagem de bevel em espiral
As engrenagens em espiral são engrenagens em espiral com linhas dentadas em forma de curva em espiral,
utilizadas para a transmissão de energia entre eixos que se cruzam.
2) Características dos engrenagens de bevel em espiral
a) O desenho helicoidal do dente aumenta a relação de contacto, resultando numa transmissão mais suave.
b) A distribuição optimizada das tensões de contacto da superfície dos dentes prolonga a vida útil.
c) Podem suportar velocidades de rotação e capacidades de carga mais elevadas.
3) Princípio de funcionamento da engrenagem de bevel em espiral
Através da malhagem progressiva do perfil do dente em espiral, o impacto e a vibração são reduzidos,
permitindo a transmissão contínua de energia.
4) Aplicação de engrenagens de bevel em espiral
Máquinas-ferramentas de alta precisão, unidades conjuntas de robôs industriais.
| Produtos | Engrenagens de bisel em espiral |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Gleason |
| Fabricação | Moagem de engrenagens e moagem de dentes de engrenagens |
| Resinhar os Dentes | √ |
| Módulo (M) | Costumes |
| Número de dentes (Z) | Costumes |
| Ângulo de pressão (α) | Costumes |
| Ângulo de condução | Costumes |
| Grau de precisão | Grau ISO 6 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Forja, Maquinaria de corte
Inspecção de moagem por tratamento térmico
