| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Quantidade de ordem mínima: | 100 conjuntos |
| Detalhes da embalagem: | Caixas de madeira compensada |
| Tempo de entrega: | 60 dias |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 500 grupos/mês |
| Ângulo de pressão: | 20 graus | Os dentes numeram: | Costumes |
|---|---|---|---|
| Perfil de engrenagem: | Engrenagem de desenhos em espinha | Grau de qualidade: | Categoria do ISO 8-9 |
| Utilização: | Máquinas industriais | Reacção: | depende do tamanho |
| Destacar: | 20 graus ângulo de pressão engrenagens de espinha,Engrenagens de espinha de arenque de alta eficiência,Engrenagens de alta velocidade |
||

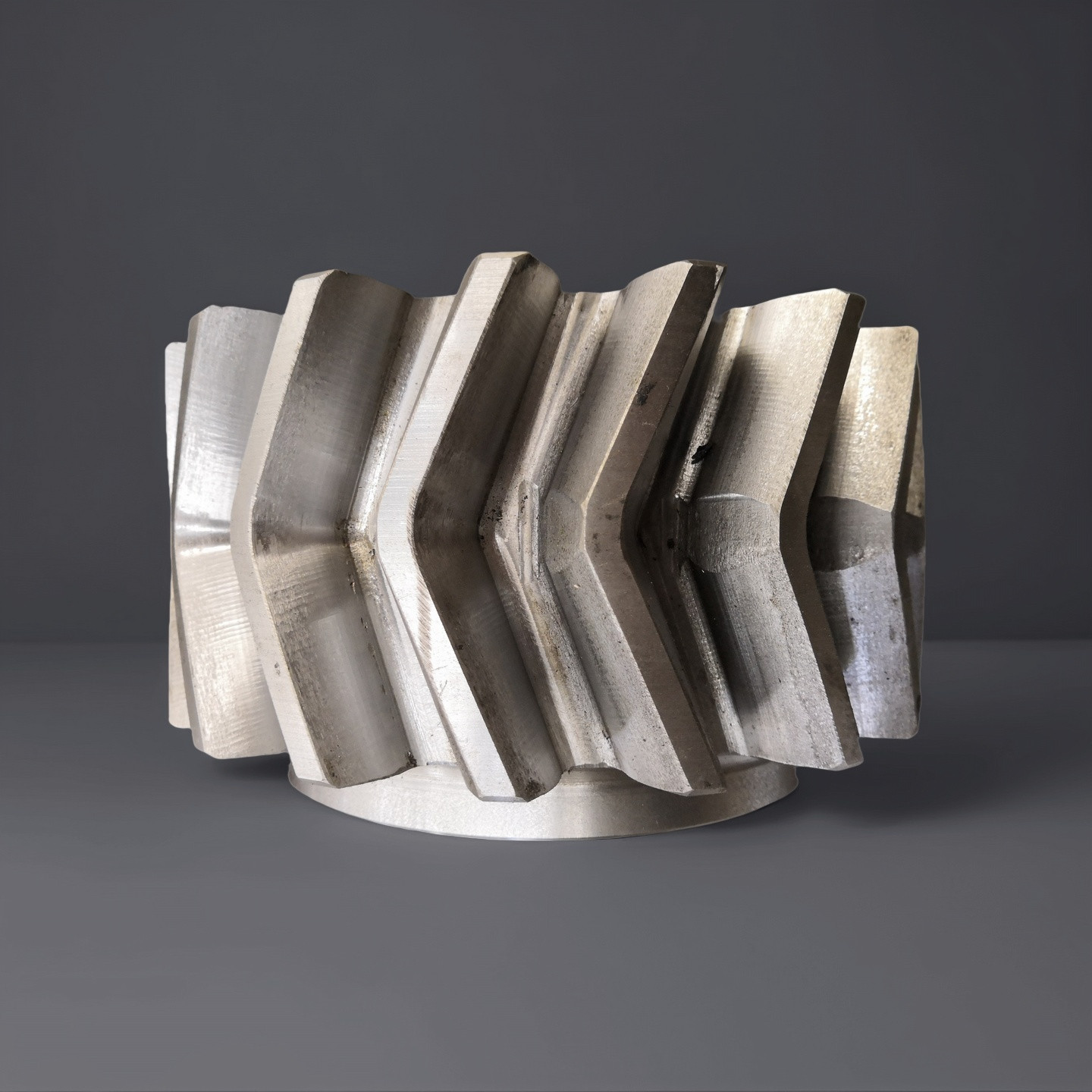

A engrenagem de espinha é um tipo especial de engrenagem que combina duas engrenagens helicoidais com ângulos helicoidais iguais
O seu perfil dentário tem a forma de uma pessoa.
Transmite energia através de dentes helicoidais entrelaçados e elimina forças axiais.
Possui a característica de malhagem contínua, resultando num elevado grau de sobreposição durante a transmissão;
Os dentes helicoidais simétricos de ambos os lados anulam as forças axiais, garantindo uma forte estabilidade operacional;
e durante o processo de transmissão, há pouca vibração e ruído.
3)Vantagem da engrenagem de arenque
Em comparação com as engrenagens retas, a transmissão da engrenagem de espinha é mais estável e tem uma maior capacidade de carga;
Em comparação com os engrenagens helicoidais comuns, pode resolver eficazmente o problema da força axial e prolongar a vida útil do equipamento;
A eficiência de transmissão é elevada, atingindo mais de 98%.
4)Aplicação de engrenagens de espinheiro
É comumente utilizado em sistemas de transmissão de alta potência e alta velocidade, como os sistemas de propulsão de navios,
Os dispositivos de transmissão de grandes turbinas industriais a vapor, bem como grandes equipamentos mecânicos na mineração
A Comissão propõe, por conseguinte, que se proceda a uma análise dos problemas de segurança e de segurança dos veículos.
| Produtos | Dispositivos de engrenagem de arenque |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Equipamento cilíndrico |
| Fabricação de engrenagens dentárias | Moagem de engrenagens |
| Moagem de Dentes de Engrenagem | √ |
| Módulo (M) | 12 |
| Número de dentes (Z) | Costumes |
| Ângulo de pressão (α) | 20° |
| Ângulo da hélice (β) | Costumes |
| Grau de precisão dos dentes | Grau ISO 8-9 |
| Tratamento térmico | Apagamento e temperação |
| Dureza da superfície | 230-260 HB |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
