| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Quantidade de ordem mínima: | 200 conjuntos |
| Detalhes da embalagem: | Caixas de madeira compensada |
| Tempo de entrega: | 60 dias |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 500 grupos/mês |
| Tipo da engrenagem: | Gleason | Qualidade dos dentes dos engrenagens: | Grau ISO 6-7 |
|---|---|---|---|
| Modo: | 16 | Dentes de engrenagem: | 14 |
| Tratamento térmico: | Carburação | Método de fabrico: | Trituração da engrenagem |

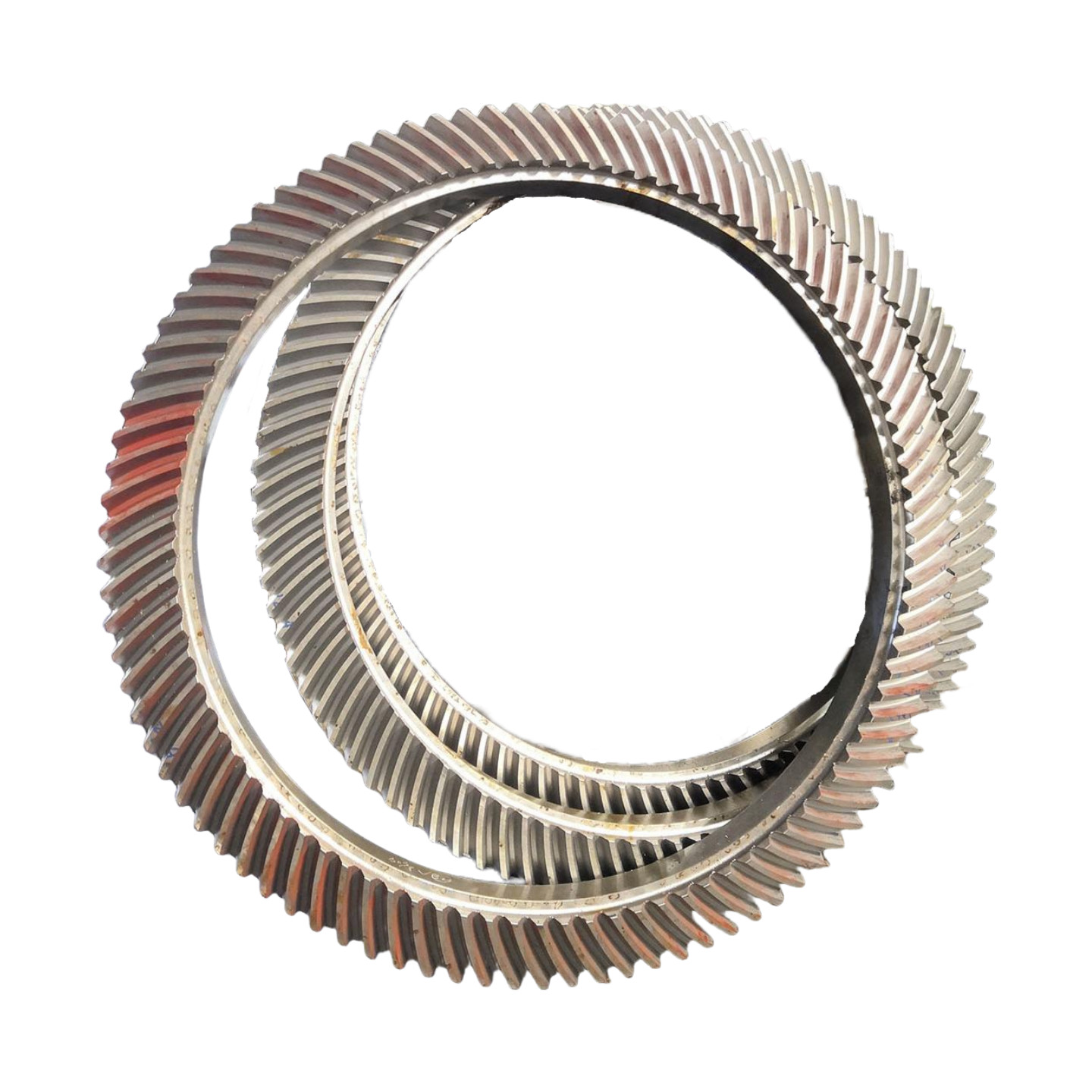

1) Descrições dos engrenagens de bevel em espiral
O engrenagem bismal em espiral consegue a transmissão de potência pela malhagem mútua dos perfis dentários em espiral.
Ele converte o movimento de rotação de um eixo no movimento de rotação de outro eixo que se intersecta.
2) Características dos engrenagens de bevel em espiral
A)Método de envolvimento: adota um envolvimento progressivo.
transições de uma extremidade do dente para a outra.
b) Características do movimento: durante o processo de engate, um grande número de pares de dentes estão envolvidos e o grau de sobreposição é elevado.
3) Vantagens da engrenagem de bevel em espiral
A) A malhagem progressiva reduz os choques e as vibrações e reduz significativamente o ruído de funcionamento.
b) O elevado grau de sobreposição aumenta a capacidade de carga das engrenagens, permitindo-lhes transmitirmaior binário
e melhorar eficazmente a eficiência da transmissão.
| Produtos | Engrenagens de bisel em espiral |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Gleason |
| Fabricação | Moagem de engrenagens e moagem de dentes de engrenagens |
| Resinhar os Dentes | √ |
| Módulo (M) | 16 |
| Número de dentes (Z) | Trinta e dois |
| Ângulo de pressão (α) | 20° |
| Ângulo de condução | 15° |
| Grau de precisão | Grau ISO 6 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
