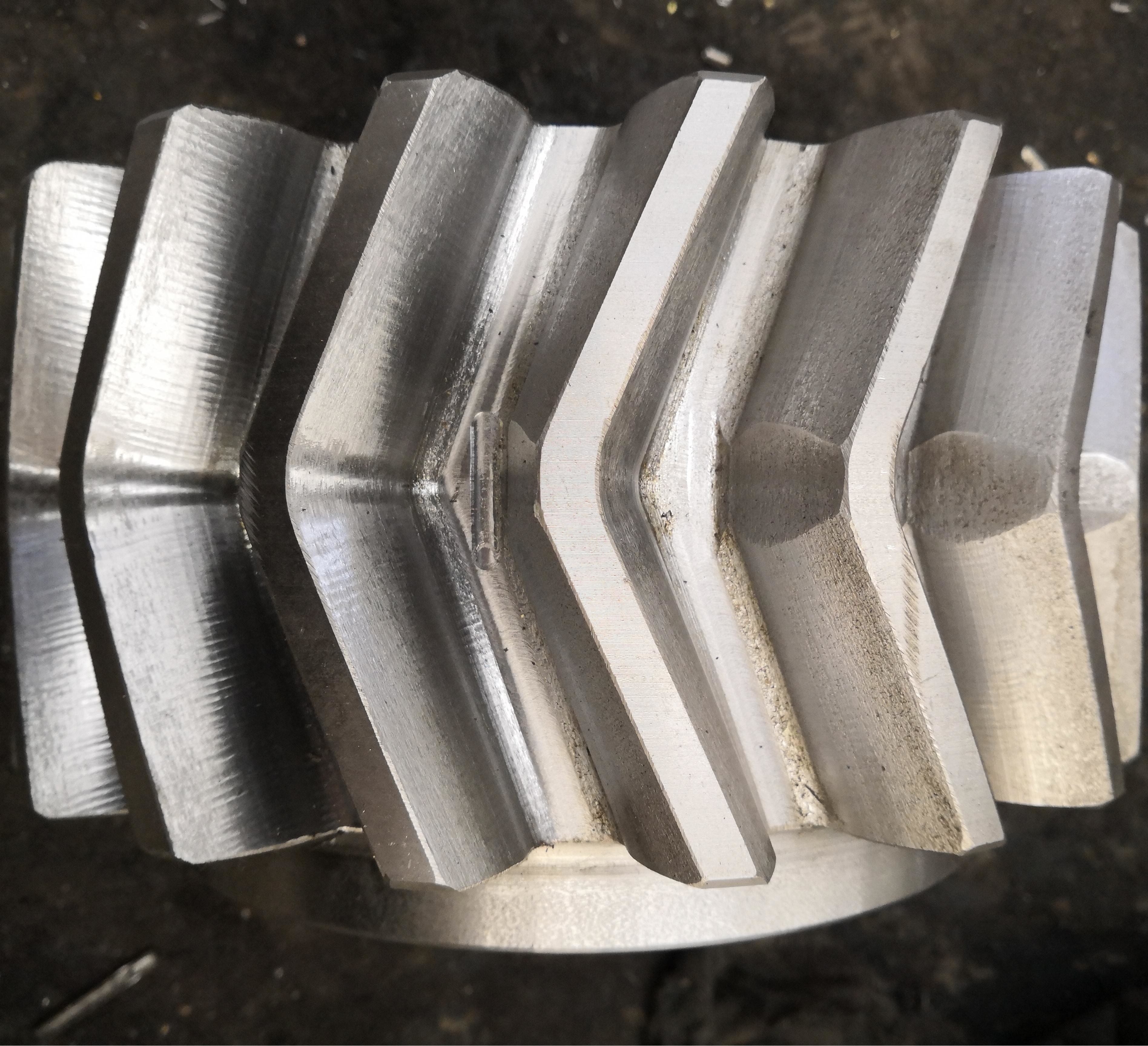

Estabilidade e baixo ruído das engrenagens de espinha de arenque para transmissão de alta velocidade de trabalho pesado

Stable And Low Noise Of Herringbone Gears For Heavy Duty High Speed Transmission

Informação Básica

Lugar de origem:	China
Marca:	YIZGEAR

Quantidade de ordem mínima:	200 conjuntos
Preço:	300＄
Detalhes da embalagem:	Caixas de madeira compensada
Tempo de entrega:	60 dias
Termos de pagamento:	L/C,T/T
Habilidade da fonte:	500 grupos/mês

Melhor preço contacto

Informação detalhada

Dureza:	50-55 HRC	Aplicação:	Transmissão de potência
Ângulo helicoidal:	25°	Fabricante:	Custom Gear & Machine, Inc.
Número de Dentes:	Depende do tamanho.	módulo:	Depende do tamanho.
Destacar:	Engrenagens de espinha de arenque de baixo ruído , Engrenagens pesadas de espinha de arenque , Engrenagens de alta velocidade

Descrição de produto

Engrenagens Helicoidais Estáveis e de Baixo Ruído para Transmissão de Alta Velocidade e Serviço Pesado

Atributos Chave

Atributo	Valor
Dureza	50-55 HRC
Aplicação	Transmissão de potência
Ângulo Helicoidal	25°
Fabricante	Custom Gear & Machine, Inc.
Número de Dentes	Depende do tamanho
Módulo	Depende do tamanho

Descrição do Produto

A engrenagem helicoidal é um tipo de engrenagem avançada projetada para aplicações de transmissão de alta velocidade e carga pesada. Ela combina a eficiência das engrenagens helicoidais com a estabilidade das engrenagens cilíndricas, tornando-a ideal para aplicações industriais exigentes.

Principais Características

O engrenamento múltiplo dos dentes durante o acoplamento garante uma relação de transmissão estável com vibração e ruído mínimos
Projetada para aplicações de alto torque e alta velocidade, incluindo sistemas de propulsão de navios e acionamentos principais de laminadores
O design da engrenagem helicoidal bidirecional reduz significativamente o ruído operacional em comparação com as engrenagens retas
Eficiência de transmissão excepcional, superior a 98%, com baixa perda por atrito

Especificações Técnicas

Especificação	Detalhe
Feito sob medida	Disponível
Tipo de Perfil da Engrenagem	Engrenagem Cilíndrica
Fabricação dos Dentes da Engrenagem	Fresagem de Engrenagens
Retificação dos Dentes da Engrenagem	Disponível
Módulo (M)	12
Número de Dentes (Z)	Personalizado
Ângulo de Pressão (α)	20°
Ângulo da Hélice (β)	Personalizado
Grau de Precisão dos Dentes	Grau ISO 8-9
Tratamento Térmico	Têmpera e Revenimento
Dureza da Superfície	230-260 HB

Comparação de Graus de Aço

CHINA/GB	ISO	ГΟСТ	ASTM	JIS	DIN
45	C45E4	45	1045	S45C	CK45
40Cr	41Cr4	40X	5140	SCr440	41Cr4
20CrMo	18CrMo4	20ХМ	4118	SCM22	25CrMo4
42CrMo	42CrMo4	38XM	4140	SCM440	42CrMo4
20CrMnTi		18XГT		SMK22
20Cr2Ni4		20X2H4A
20CrNiMo	20CrNiMo2	20XHM	8720	SNCM220	21NiCrMo2
40CrNiMoA		40XH2MA/40XHMA	4340	SNCM439	40NiCrMo6/36NiCrMo4
20CrNi2Mo	20NiCrMo7	20XH2MA	4320	SNCM420
