| Place of Origin: | CHINA |
|---|---|
| Marca: | YIZGEAR |
| Minimum Order Quantity: | 2 Sets |
| Packaging Details: | Plywood Crate |
| Delivery Time: | 60 Days |
| Termos de pagamento: | L/C, T/T |
| Supply Ability: | 500 Sets/Month |
| Tratamento térmico: | extinção | Peso: | Personalizado |
|---|---|---|---|
| material: | 17CrNiMo6 | Processo de Fabricação: | Moedura da engrenagem |
| Ângulo de pressão: | 20° | Ângulo helicoidal: | 18° |
| Dureza: | 58-62 HRC | ||
| Destacar: | 20 eixos de engrenagem de transmissão versáteis,Os eixos de engrenagem de transmissão de larga distância,Equipamento de transmissão mecânica |
||

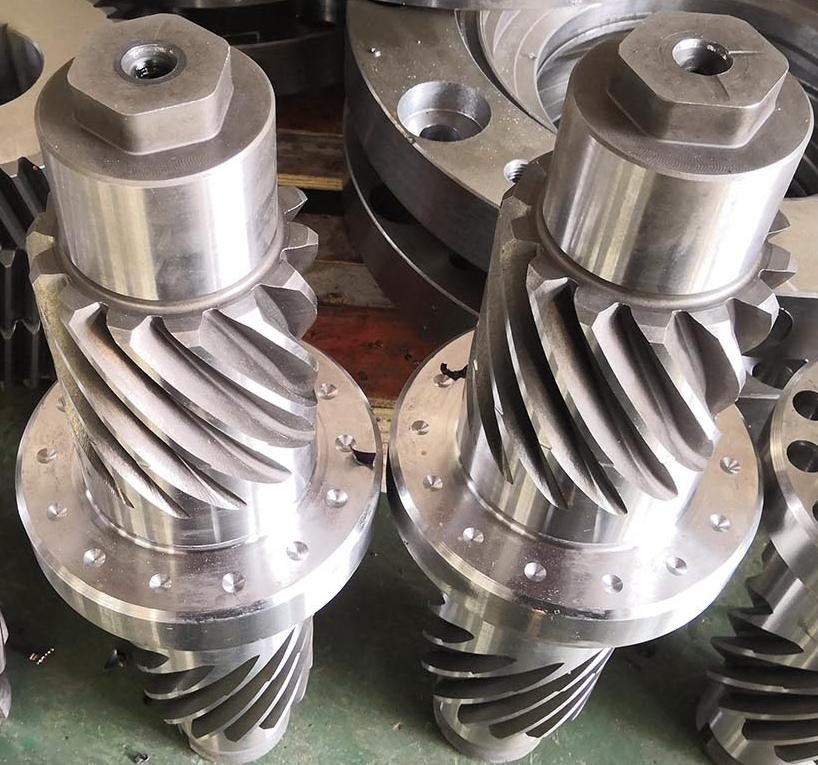

1) Descrições dos Eixos de Engrenagem de Transmissão
O eixo de engrenagem de transmissão é um componente chave da transmissão que integra engrenagens e eixos em uma única unidade. Ele não apenas realiza a transmissão de potência, mas também serve como suporte para a rotação. Este design integrado aumenta significativamente a rigidez e a confiabilidade do sistema de transmissão e é amplamente utilizado em vários dispositivos de transmissão mecânica.
2) Vantagens dos Eixos de Engrenagem de Transmissão
a) Estrutura Compacta: Design integrado de engrenagens e eixos, economizando espaço de instalação.
b) Alta eficiência de transmissão: Reduzindo a perda de potência causada por componentes de conexão
c) Rigidez: A estrutura geral pode suportar maior torque.
d) Fácil manutenção: Reduzir as etapas de montagem e diminuir a taxa de falha.
3) Aplicações dos Eixos de Engrenagem de Transmissão
a) Eixo de Entrada/Saída de uma Transmissão Automática em Automóveis
b) Sistema de transmissão de redutor industrial
c) Dispositivo de transmissão de potência de máquinas de construção
d) O eixo principal da caixa de engrenagens da turbina eólica
| Produtos | Eixo de Engrenagem de Transmissão |
| Feito sob medida | √ |
| Tipo de Perfil da Engrenagem | Gleason |
| EngrenagemDentesFabricação | Retificação de Engrenagens |
| Retificação dos Dentes da Engrenagem | √ |
| Módulo (M) | 6 |
| Número de Dentes (Z) | 21 |
| Ângulo de Pressão (α) | 20° |
| Ângulo de Hélice | 15° |
| Grau de Precisão | ISO 6 Grau |
| Tratamento Térmico | Cementação |
| Dureza da Superfície | 58-62HRC |
| COMPARAÇÃO DE GRAUS DE CÓDIGO DE AÇO | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
