| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Certificação: | QC |
| Número do modelo: | SP23102503 |
| Quantidade de ordem mínima: | 5 PCS |
| Preço: | $300/ Piece |
| Detalhes da embalagem: | caixa da madeira compensada |
| Tempo de entrega: | 60 dias |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 500 grupos/mês |
| Precisão: | AGMA 10-11 Grau | Ângulo de trabalho: | 90° |
|---|---|---|---|
| Dureza: | 58-62 HRC | Método de fabrico: | Moedura da engrenagem |
| Número de dentes da engrenagem de acasalamento: | 17 | material: | SAE 4320 |
| Destacar: | Conjunto de engrenagens em espiral de tratamento térmico,Equipamento de engrenagem de bisel em espiral de carburador,62 HRC conjunto de engrenagens em espiral |
||

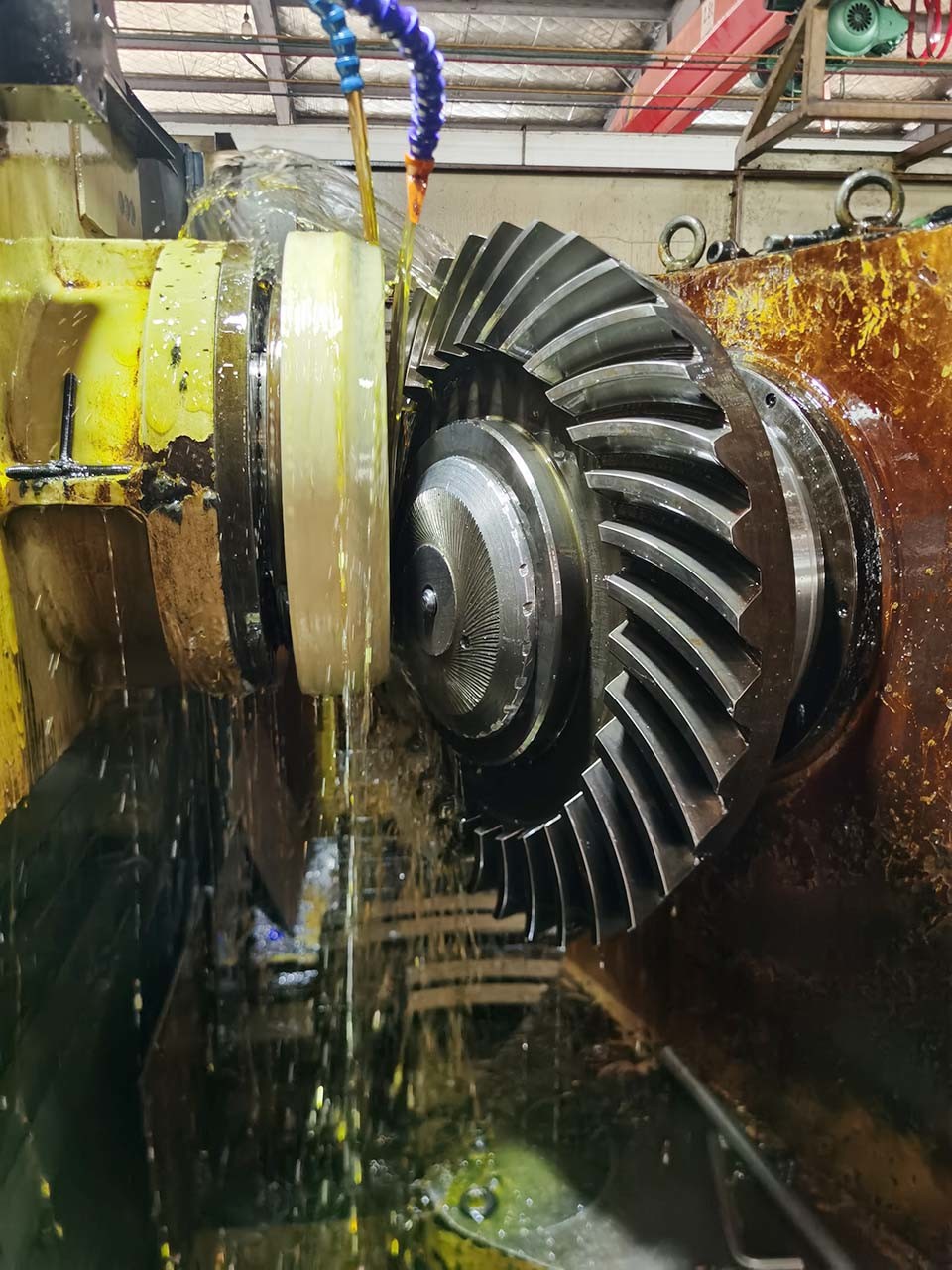

Retificação dos Dentes da Engrenagem Cónica Helicoidal Após Tratamento Térmico de Cementação
As engrenagens cónicas helicoidais oferecem várias vantagens em relação a outros tipos de engrenagens.
O perfil do dente helicoidal ajuda a minimizar o ruído e a vibração durante a operação, tornando-as adequadas para aplicações onde o funcionamento silencioso é essencial.
Também proporcionam alta eficiência e podem transmitir potência em vários ângulos, tornando-as versáteis para diferentes sistemas mecânicos.
No entanto, as engrenagens cónicas helicoidais têm algumas limitações.
Seu processo de fabricação é mais complexo e requer equipamentos e experiência especializados.
Também são mais caras de produzir em comparação com outros tipos de engrenagens.
Além disso, devido ao perfil do dente curvo, as engrenagens cónicas helicoidais exigem alinhamento preciso e lubrificação adequada para garantir uma operação suave e confiável.
Em resumo, as engrenagens cónicas helicoidais são um tipo de engrenagem cónica com dentes curvos que oferecem vantagens como operação suave, alta capacidade de carga e versatilidade em aplicações de transmissão de potência.
Seu design exclusivo e requisitos de fabricação as tornam adequadas para várias indústrias onde precisão, eficiência e operação silenciosa são cruciais.
| Produtos | Conjunto de Engrenagens Cónicas Helicoidais |
| Feito sob medida | √ |
| Material | 18CrNiMo7/17CrNiMo6 |
| Fabricação dos Dentes da Engrenagem | Fresagem/Retificação da Engrenagem |
| Retificação dos Dentes da Engrenagem | √ |
| DP | 5 |
| Número de Dentes (Z) | 38 |
| Ângulo de Pressão (α) | 20° |
| Ângulo da Hélice (β) | 35° |
| Grau de Precisão dos Dentes | AGMA 10-11Grade |
| Tratamento Térmico | Cementação |
| Dureza da Superfície | 58-62 HRC |
| COMPARAÇÃO DE GRAUS DE CÓDIGO DE AÇO | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Equipamento de Produção
Processo de Produção
Forjamento Usinagem Corte
Tratamento Térmico Retificação Inspeção
