| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | WG22123101 |
| Quantidade de ordem mínima: | 1 grupo |
| Preço: | $350/Set |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 58 dias |
| Termos de pagamento: | L/C, T/T, Western Union, D/P |
| Habilidade da fonte: | 600 grupos/mês |
| Material: | Liga de bronze | Tipo de perfil: | Hobbing da engrenagem |
|---|---|---|---|
| Diâmetro externo: | 35 | Peso: | 0.2 kg |
| Largura da cara: | 10 | módulo: | 1 |
| Destacar: | Roda de engrenagem de bronze do sem-fim da liga,Roda de engrenagem do sem-fim da liga de 62 HRC,Roda de engrenagem de carburação do sem-fim da liga |
||

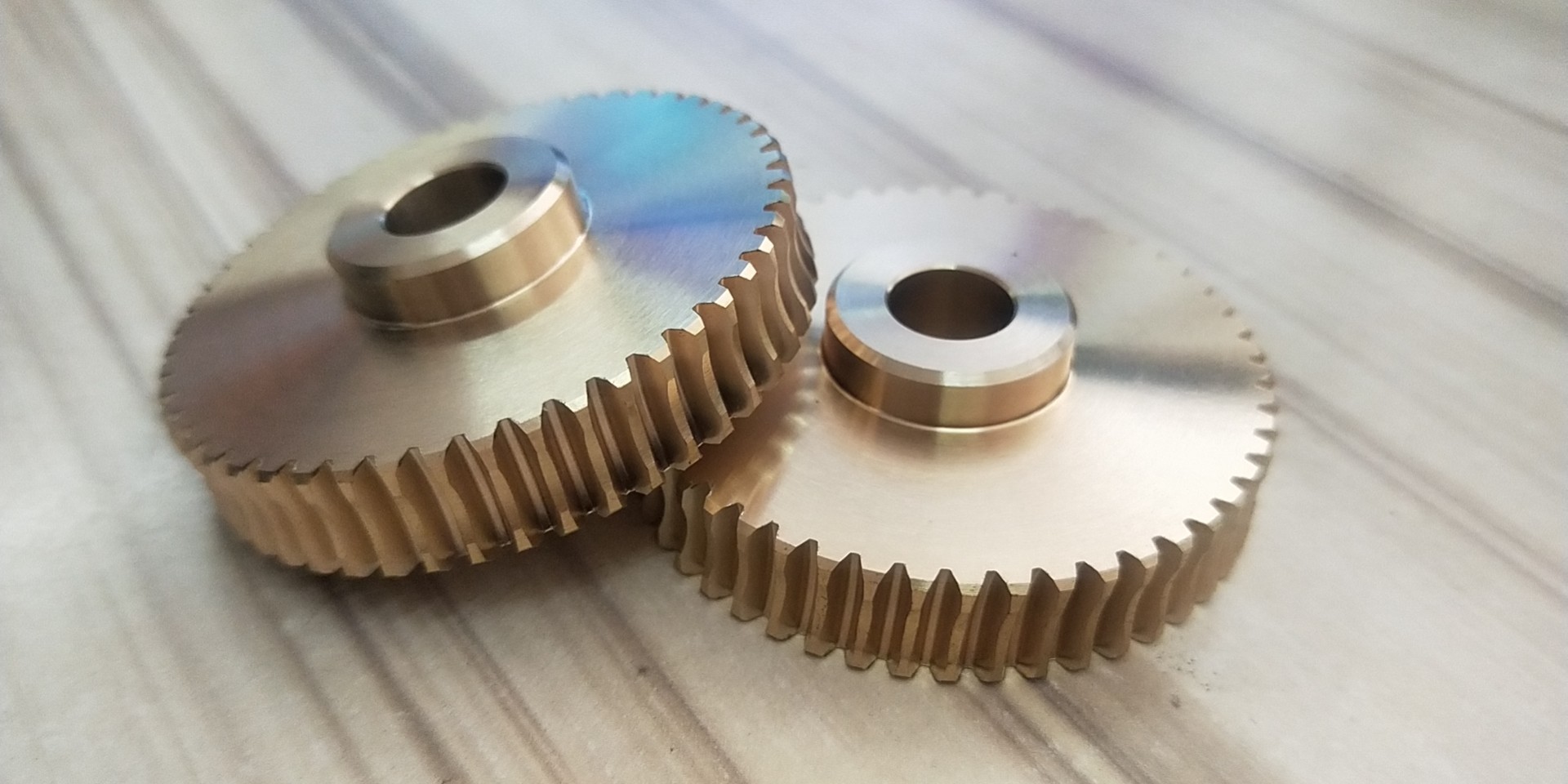

Revestimentos para rodas de engrenagem de minhoca de liga de bronze
1) Características estruturais
1- A parte dos vermes.
A forma do verme é semelhante a um parafuso e é um eixo em forma de hélice.
É um fator chave que afeta a eficiência da transmissão e o desempenho de auto-bloqueio.
Quanto menor a eficiência da transmissão, melhor o desempenho de auto-bloqueio.
2Parte do engrenagem de minhoca
A engrenagem de verme é uma engrenagem cilíndrica com uma superfície dentária curva.
O material da engrenagem de minhoca é geralmente bronze e outros materiais.
Durante o processo de transmissão do worm-worm gear, há deslizamento relativo entre o worm e o worm gear.
Por exemplo, em alguns sistemas de transmissão com exigências de alta precisão, como o mecanismo de indexação de
máquinas-ferramentas, a engrenagem de bronze pode garantir a suavidade e precisão da transmissão.
2) Princípio de funcionamento
1Direcção de Transmissão de Energia
Normalmente, o verme é a parte motriz, e o engrenagem do verme é a parte impulsionada.
Este método de transmissão pode alcançar uma redução de velocidade de alta proporção.
2Processo de malhagem
A malhagem do verme e do engrenagem do verme é uma combinação de movimentos de deslizamento e rolamento.
Este método de malhagem faz com que a transmissão do worm-worm gear gere uma certa quantidade de
O sistema de transmissão de calor, especialmente no caso de transmissão de alta carga e alta velocidade, deve considerar medidas de dissipação de calor.
3) Vantagens
a) Grande taxa de transmissão: a transmissão worm-gear pode facilmente alcançar uma grande taxa de transmissão.
b) Estrutura compacta: em comparação com alguns outros métodos de transmissão, os dispositivos de transmissão worm-gear podem alcançar a transmissão de energia complexa
num espaço relativamente pequeno.
c) Propriedade de auto-bloqueio (em certos casos): Quando o ângulo de condução do verme é menor do que o ângulo de atrito equivalente do material,
A transmissão worm-gear tem uma propriedade de auto-bloqueio.
| Produtos | Engrenagens de minhoca e eixos de minhoca |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Dispositivos para vermes |
| Fabricação | Aplicação de engrenagens |
| Resinhar os Dentes | √ |
| Módulo (M) | Costumes |
| Número de dentes (Z) | Costumes |
| Ângulo de pressão (α) | Costumes |
| Ângulo de condução | Costumes |
| Grau de precisão dos dentes | Grau ISO 6 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
