| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | GB22112302 |
| Quantidade de ordem mínima: | 1 Conjunto |
| Preço: | $1000/ Set |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 55 dias |
| Termos de pagamento: | L/C, T/T, Western Union, D/P |
| Habilidade da fonte: | 150 grupos/mês |
| Material: | 17CrNiMo6/42CrMo | Modelo: | Três Engrenagens Planetárias |
|---|---|---|---|
| Perfil do dente: | Engrenagem reta e engrenagem interna | Dureza: | 58-62 HRC |
| Formulários: | Extração de carvão | Cor: | Amarelo |
| Destacar: | Caixa de engrenagens redutora 42CrMo,caixa de engrenagens redutora Trem de engrenagens epicíclicas,Trem de engrenagens epicíclicas de três engrenagens planetárias |
||

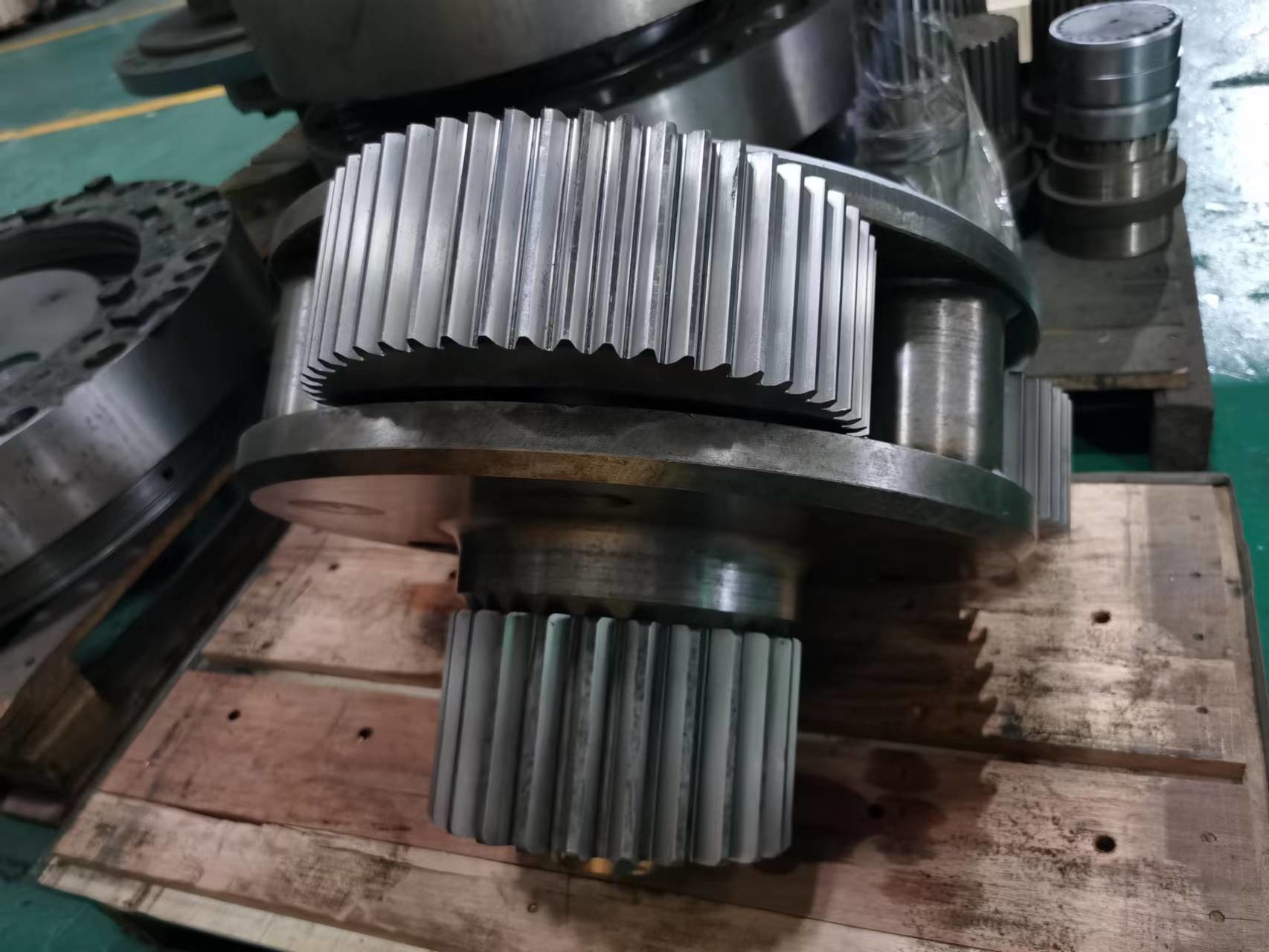

1) Descrição do Trem de Engrenagens Epicíclicas
Engrenagem epicíclica ou engrenagem planetária é um sistema de engrenagens que consiste em uma ou mais engrenagens externas ou planetárias, ou pinhões, girando em torno de uma engrenagem solar central ou roda solar.
Normalmente, as engrenagens planetárias são montadas em um braço ou suporte móvel, que pode girar em relação à engrenagem solar.
Os sistemas de engrenagens epicíclicas também incorporam o uso de uma engrenagem anelar externa ou anular, que engrena com as engrenagens planetárias.P
As engrenagens rotativas (ou engrenagens epicíclicas) são normalmente classificadas como engrenagens planetárias simples ou compostas.
2) Vantagem da caixa de engrenagens planetária
Os trens de engrenagens planetárias fornecem alta densidade de potência em comparação com os trens de engrenagens de eixo paralelo padrão.
Eles fornecem uma redução de volume, múltiplas combinações cinemáticas, reações puramente torcionais e eixo coaxial.
As desvantagens incluem altas cargas de rolamento, requisitos de lubrificação constante, inacessibilidade e complexidade do projeto.
| Produtos | Caixa de Engrenagens/Redutor de Engrenagens |
| Personalizado | √ |
| Tipo de perfil de engrenagem | Engrenagem Helicoidal/ Engrenagem Helicoidal Dupla |
| Fabricação de dentes de engrenagem | Fresamento de Engrenagens/Retificação de Engrenagens |
| Retificação de Dentes de Engrenagem | √ |
| Módulo (M) | Personalizado |
| Número de Dentes (Z) | Personalizado |
| Ângulo de Pressão (α) | 20°/ 14,5° |
| Ângulo da hélice (β) | Personalizado |
| Grau de precisão dos dentes | Grau ISO 6-7 |
| Tratamento térmico | Cementação/Resfriamento do Cimento/Nitretação |
| Dureza da Superfície | 58-62 HRC |
| COMPARAÇÃO DE GRAUS DE CÓDIGO DE AÇO | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
