| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | GS22082601 |
| Quantidade de ordem mínima: | 5 partes |
| Preço: | $850.0/Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 60 dias |
| Termos de pagamento: | L/C, D/P, Western Union, T/T |
| Habilidade da fonte: | 300 partes/mês |
| material: | 20CrNiMoA | módulo: | 4 |
|---|---|---|---|
| Ângulo helicoidal: | 18° | Precisão dos dentes: | Categoria do ISO 6 |
| comprimento: | 2000 mm | Ângulo de pressão: | 20° |
| Destacar: | Módulo helicoidal do eixo de engrenagem 14,Eixo da movimentação de um ângulo direito de 18 graus,Eixo de engrenagem helicoidal do ângulo direito |
||

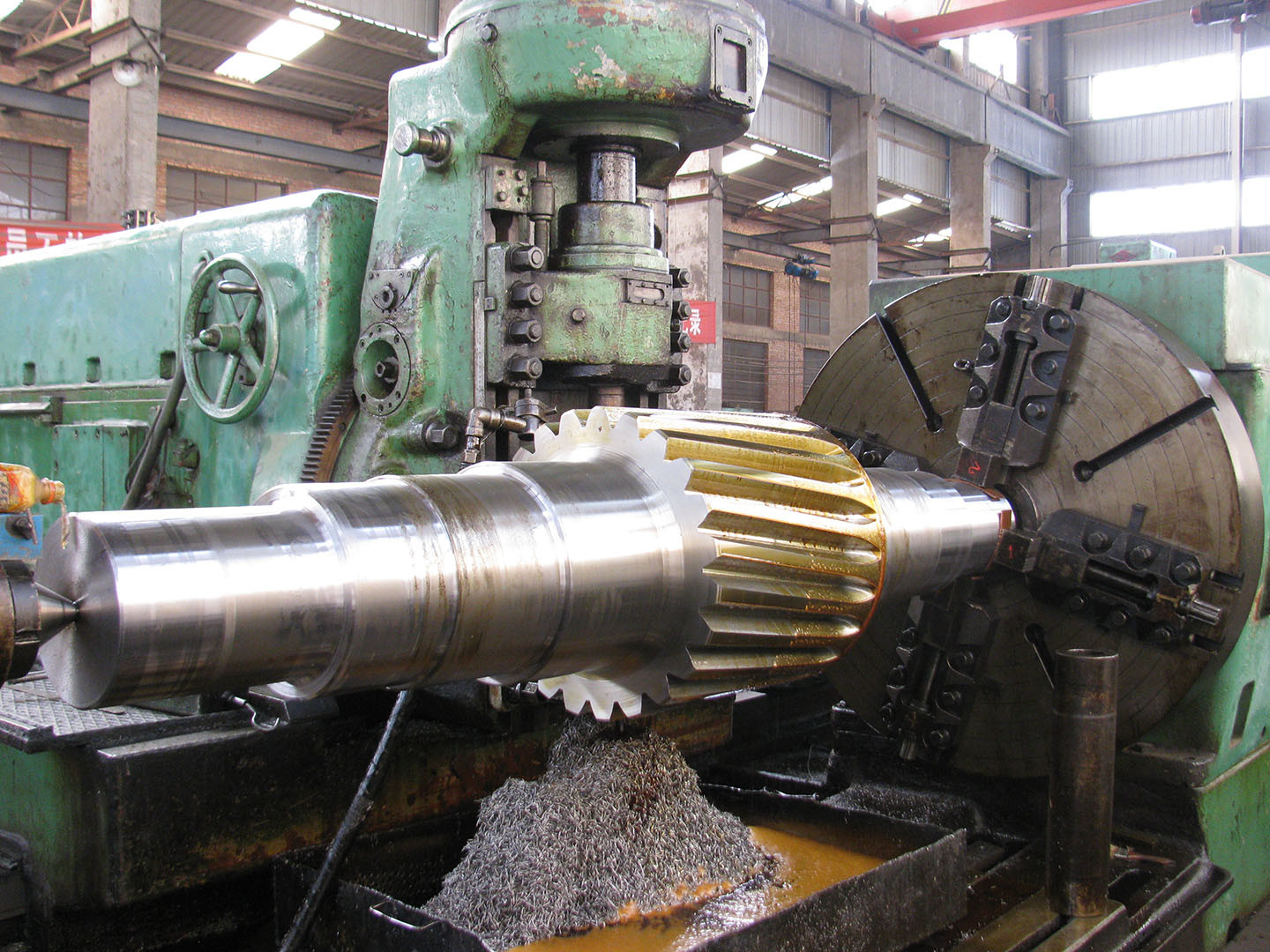

Peças Sobressalentes da Transmissão - Eixo da Engrenagem Helicoidal da Unidade Principal Direita do Módulo 14
1) Características das Engrenagens Helicoidais
As engrenagens helicoidais são frequentemente a escolha padrão em aplicações adequadas para engrenagens retas, mas possuem eixos não paralelos.
Elas também são usadas em aplicações que exigem altas velocidades ou altas cargas.
Independentemente da carga ou velocidade, elas geralmente proporcionam uma operação mais suave e silenciosa do que as engrenagens retas.
Além do movimento mais suave, maior capacidade de velocidade e menos ruído, outra vantagem
que as engrenagens helicoidais oferecem em relação às engrenagens retas é a capacidade de serem usadas com eixos paralelos ou não paralelos (cruzados).
Engrenagens helicoidais com eixos paralelos exigem o mesmo ângulo de hélice, mas mãos opostas (ou seja, dentes destros vs. dentes canhotos).
| Produtos | Eixo da Engrenagem Helicoidal Canhota |
| Feito sob medida | √ |
| Tipo de Perfil da Engrenagem | Engrenagem Cilíndrica |
| EngrenagemDentesFabricação | Retificação da Engrenagem |
| Retificação dos Dentes da Engrenagem | √ |
| Módulo (M) | 14 |
| Número de Dentes (Z) | 17 |
| Ângulo de Pressão (α) | 20° |
| Ângulo de Hélice | 18° |
| Grau de Precisão | Grau ISO 6 |
| Tratamento Térmico | Cementação |
| Dureza da Superfície | 58-62HRC |
| COMPARAÇÃO DE GRAUS DE CÓDIGO DE AÇO | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20CrNi4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
