| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | GS22082503 |
| Quantidade de ordem mínima: | 5 partes |
| Preço: | $850.0/Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 60 dias |
| Termos de pagamento: | L/C, D/P, Western Union, T/T |
| Habilidade da fonte: | 300 partes/mês |
| Materiais: | DIN 17CrNiMo6 | Pico: | 43.982 |
|---|---|---|---|
| Ângulo da hélice: | 8° | Grau de qualidade: | Categoria do ISO 6 |
| Largura dos dentes: | 100 mm | Fator do addendum: | 1 |
| Destacar: | Eixo de engrenagem da transmissão do RUÍDO 17CrNiMo6,Eixo de engrenagem helicoidal da transmissão,Eixo de engrenagem helicoidal do RUÍDO 17CrNiMo6 |
||

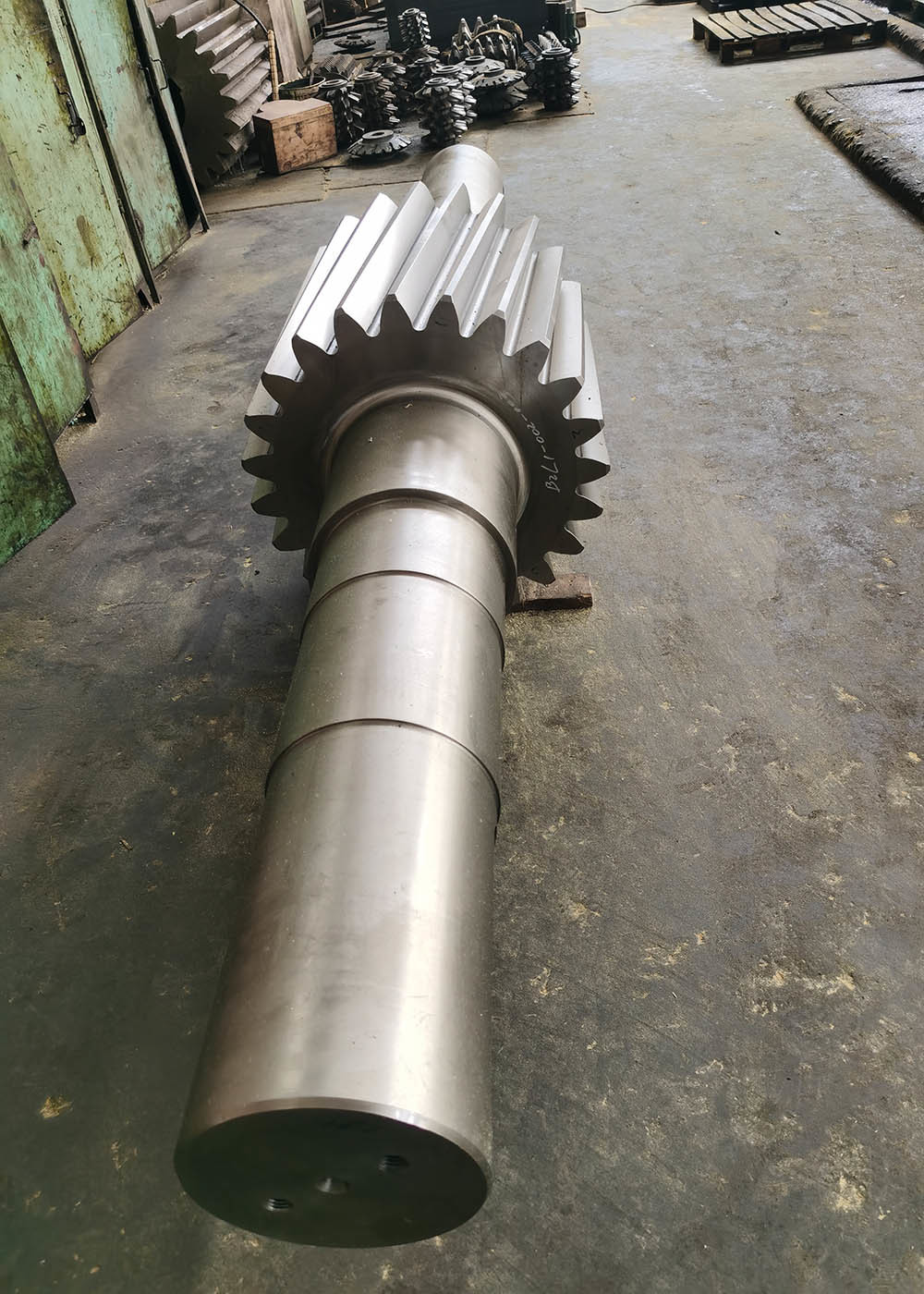

Engrenagens de transmissão DIN 17CrNiMo6
1) Descrição do eixo de engrenagem
Um eixo de engrenagem com as curvas de engrenagem em cada seção é introduzido como engrenagens de eixo que se cruzam.
As engrenagens são exemplos comuns dos perfis de engrenagem utilizados nessas formas de eixos feitos com precisão.
No seu formato mais comum, as engrenagens são instrumentos redondos dentados que permitem a transformação do motor
As engrenagens são ligadas ou são uma seção de um eixo de engrenagem.
As engrenagens devem incluir um buraco no seu centro, introduzido como um furo através do qual o eixo das engrenagens é montado.
Uma vez que o eixo da engrenagem está em circulação, a engrenagem também se move.
| Produtos | Eixo de engrenagem helicoidal da mão esquerda |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Engrenagem cilíndrica |
| EquipamentoDentesFabricação | Moagem de engrenagens |
| Moagem de Dentes de Engrenagem | √ |
| Módulo (M) | 14 |
| Número de dentes (Z) | 23 |
| Ângulo de pressão (α) | 20° |
| Ângulo de condução | 23° |
| Grau de precisão | Grau ISO 6 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA | 4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
