| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | GS22082502 |
| Quantidade de ordem mínima: | 5 partes |
| Preço: | $850.0/Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 60 dias |
| Termos de pagamento: | L/C, D/P, Western Union, T/T |
| Habilidade da fonte: | 300 partes/mês |
| Materiais: | 18CrNiMo7 | Modulo: | 16 |
|---|---|---|---|
| Ângulo da hélice: | 22° | Precisão: | Categoria do ISO 8 |
| Diâmetro da ponta: | 410 | Ângulo de pressão: | 20° |
| Destacar: | Eixo principal da transmissão reta do dente reto,Eixo principal da caixa de engrenagens de AISI 4140,Eixo principal da transmissão de AISI 4140 |
||

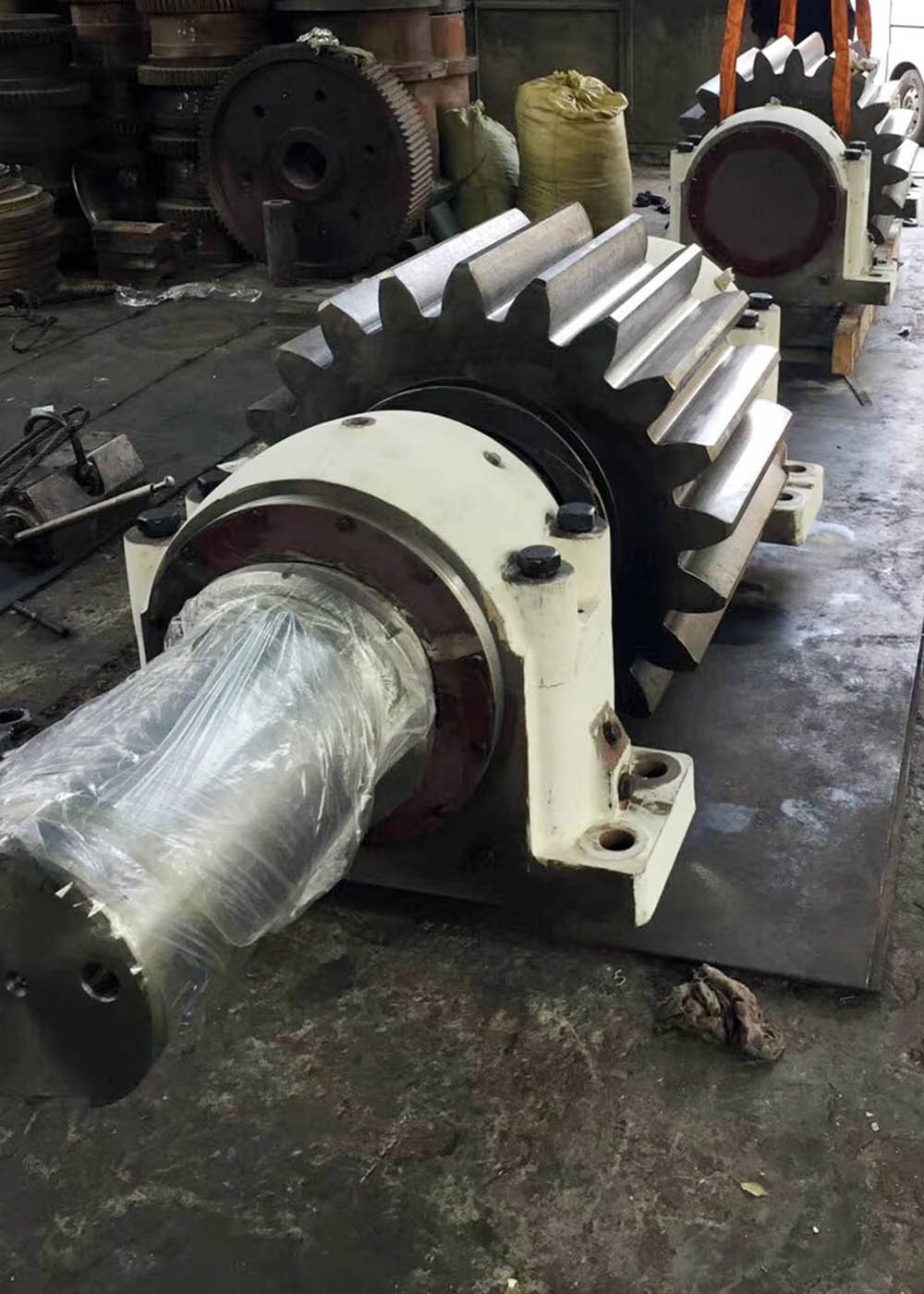

Parte sobressalente da transmissão AISI 4140 Ferro Esferas de accionamento de engrenagem
1) Descrição do eixo de engrenagem
Os eixos de engrenagem fornecem a rotação que permite que uma engrenagem se envolva e vire outra e contenha dentes de engrenagem integrado no eixo.
Um eixo de engrenagem com os perfis de engrenagem em cada extremidade são chamados engrenagens de eixo de intersecção.
2) Diferença entre engrenagens e eixos
Em engrenagens, os dentes do eixo acionado podem ser colocados internamente ou externamente.
A malhagem de engrenagens também Utiliza apenas um dente de cada vez, e não todos de uma vez como no caso de splines.
Um eixo espinhado pode Os engrenagens de engrenagem de engrenagem de engrenagem de engrenagem de engrenagem de engrenagem de engrenagem de engrenagem de engrenagem de engrenagem de engrenagem de engrenagem de engrenagem de engrenagem de engrenagem de engrenagem de engrenagem de engrenagem de engrenagem de engrenagem de engrenagem de engrenagem de engrenagem de engrenagem de engrenagem de engrenagem de engrenagem de engrenagem de engrenagem de engrenagem de engrenagem de engrenagem de engrenagem de engrenagem.
| Produtos | Eixo de engrenagem helicoidal da mão esquerda |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Engrenagem cilíndrica |
| EquipamentoDentesFabricação | Moagem de engrenagens |
| Moagem de Dentes de Engrenagem | √ |
| Módulo (M) | 16 |
| Número de dentes (Z) | 22 |
| Ângulo de pressão (α) | 20° |
| Ângulo de condução | 22° |
| Grau de precisão | Grau ISO 8 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 45-50 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
