| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | SB2208241 |
| Quantidade de ordem mínima: | 2 grupos |
| Preço: | $70/ Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 62 dias |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 500 grupos/mês |
| Diâmetro externo: | 535mm | Ângulo de eixo: | 90° |
|---|---|---|---|
| Modulo: | 12,5 | Materiais: | 20CrNi2MoA |
| Ângulo de passo: | 53° 32' | Ângulo da raiz: | 51° 28' |
| Destacar: | Engrenagem cônica de 90 graus do módulo de 12,5,engrenagens helicoidais de ângulo reto de 12 |
||

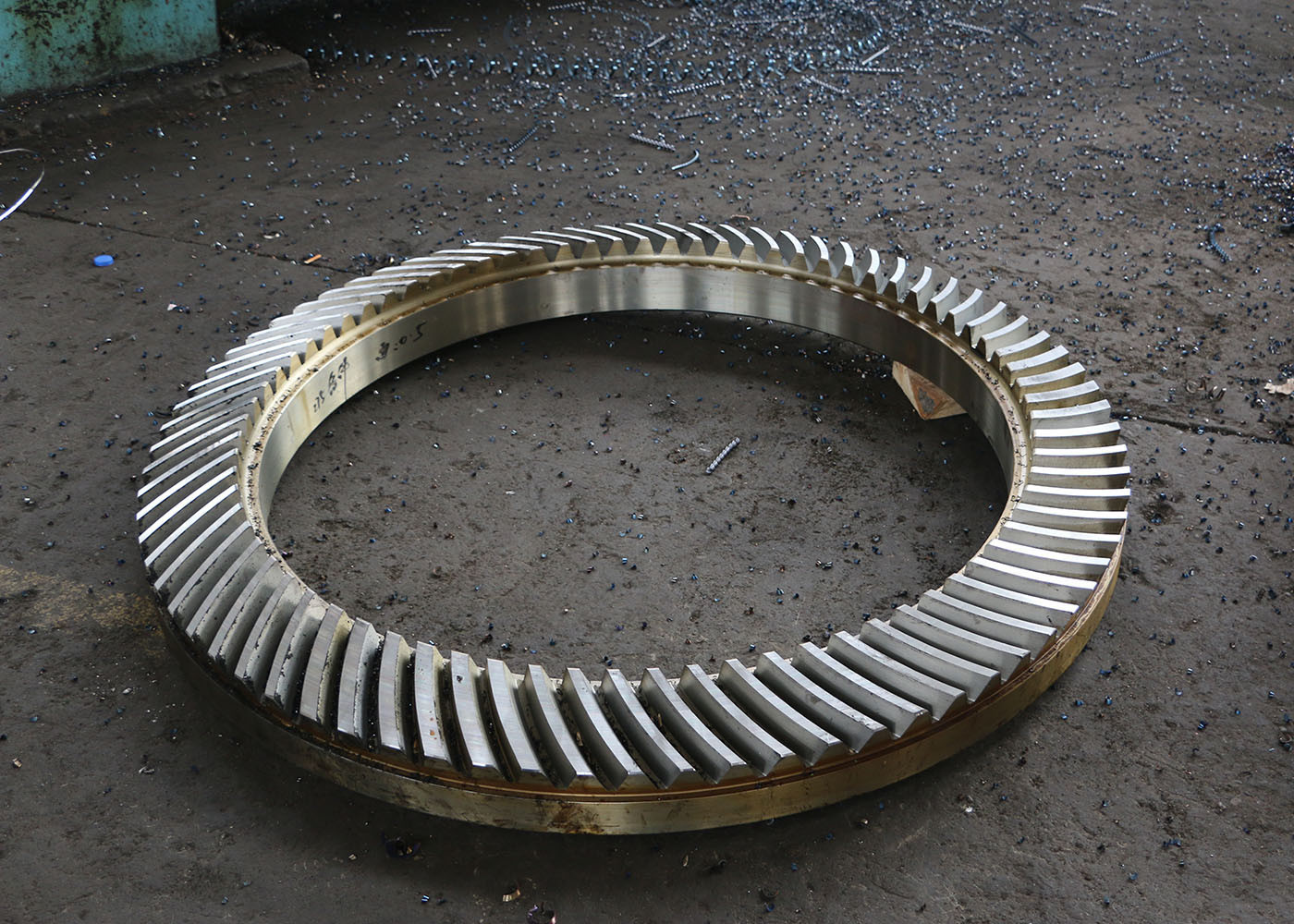

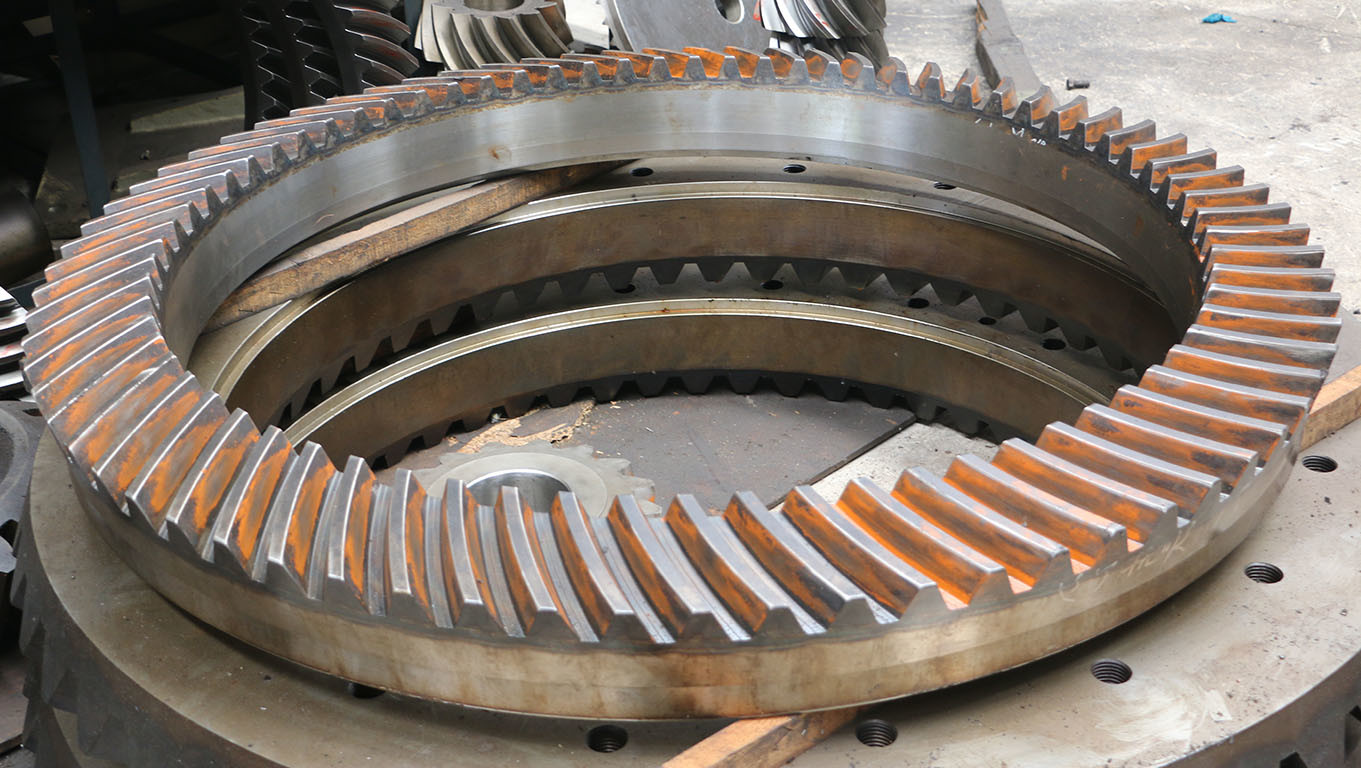

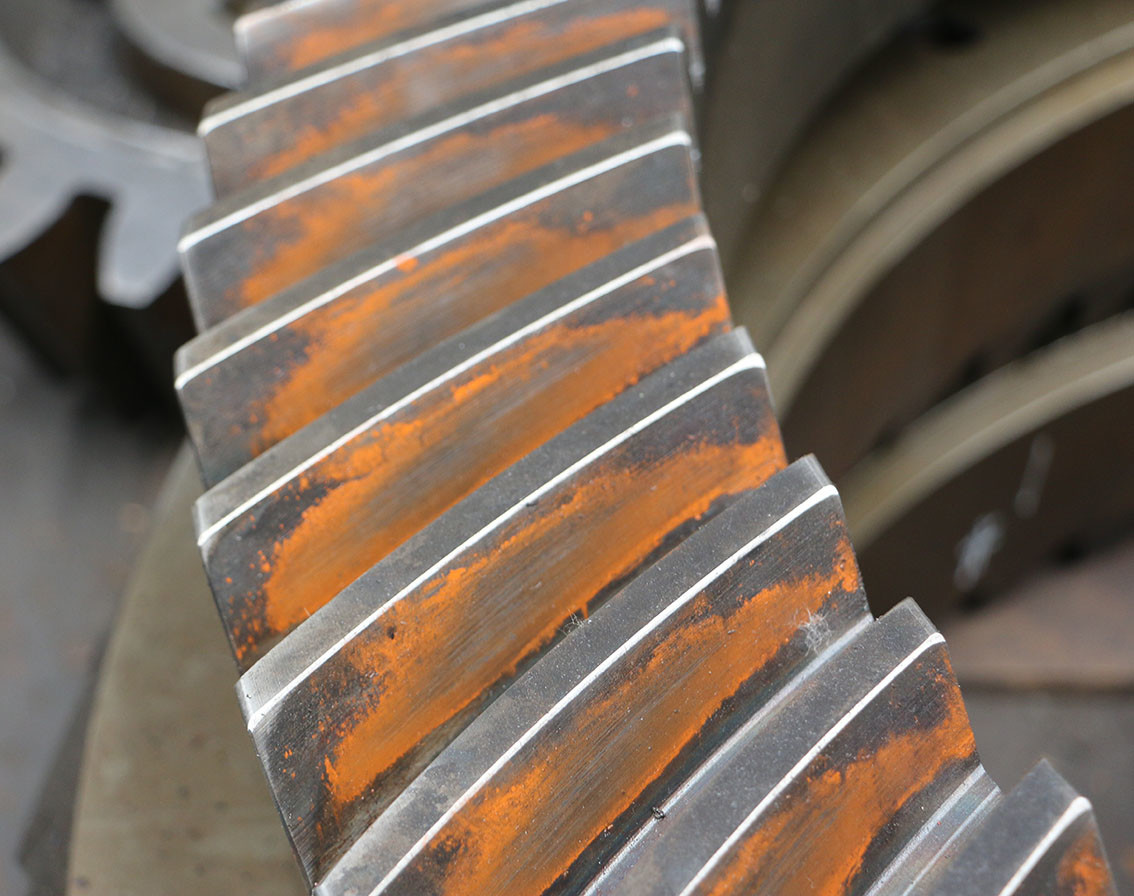

1) Descrição dos engrenagens de bévela em espiral
As engrenagens em espiral são engrenagens em espiral cujos eixos se cruzam, muitas vezes em um ângulo de 90 graus.
com uma curva ligeira ao longo do seu comprimento e um perfil involuído.
As engrenagens em espiral são frequentemente usadas para transmitir energia através de um ângulo reto.
Em relação a algumas das soluções alternativas de convexidade, o sistema de convexidade é mais versátil do que as soluções alternativas de convexidade.
podem reduzir o custo de propriedade, proporcionando um desempenho mais duradouro e uma necessidade mínima de reparos
ou substituições.
| Produtos | Eje de engrenagem de bisel em espiral |
| Feito sob medida | √ |
| Materiais | 20CrNi2MoA |
| Fabricação de dentes de engrenagem | Moagem de engrenagens e moagem de dentes de engrenagens |
| Moagem de Dentes de Engrenagem | √ |
| Módulo (M) | 12.5 |
| Número de dentes (Z) | 58 |
| Ângulo de pressão (α) | 20° |
| Ângulo de condução | 35° |
| Grau de precisão | Classe ISO 6/Classe AGMA 11 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
