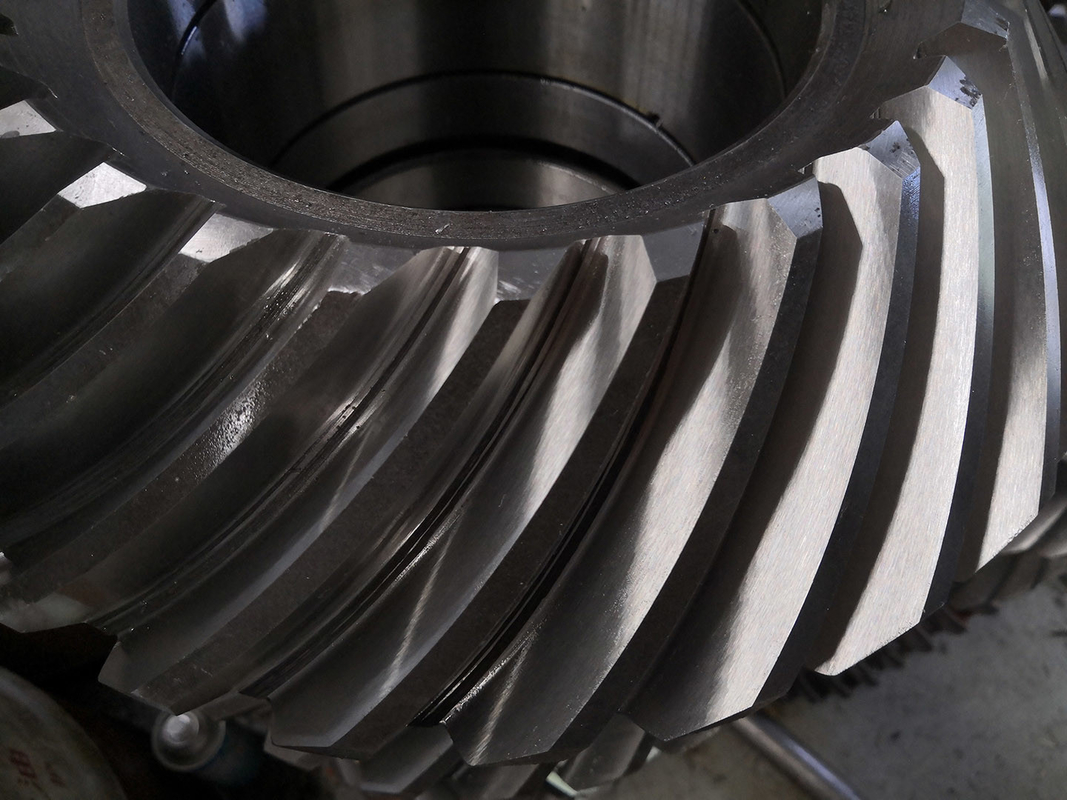

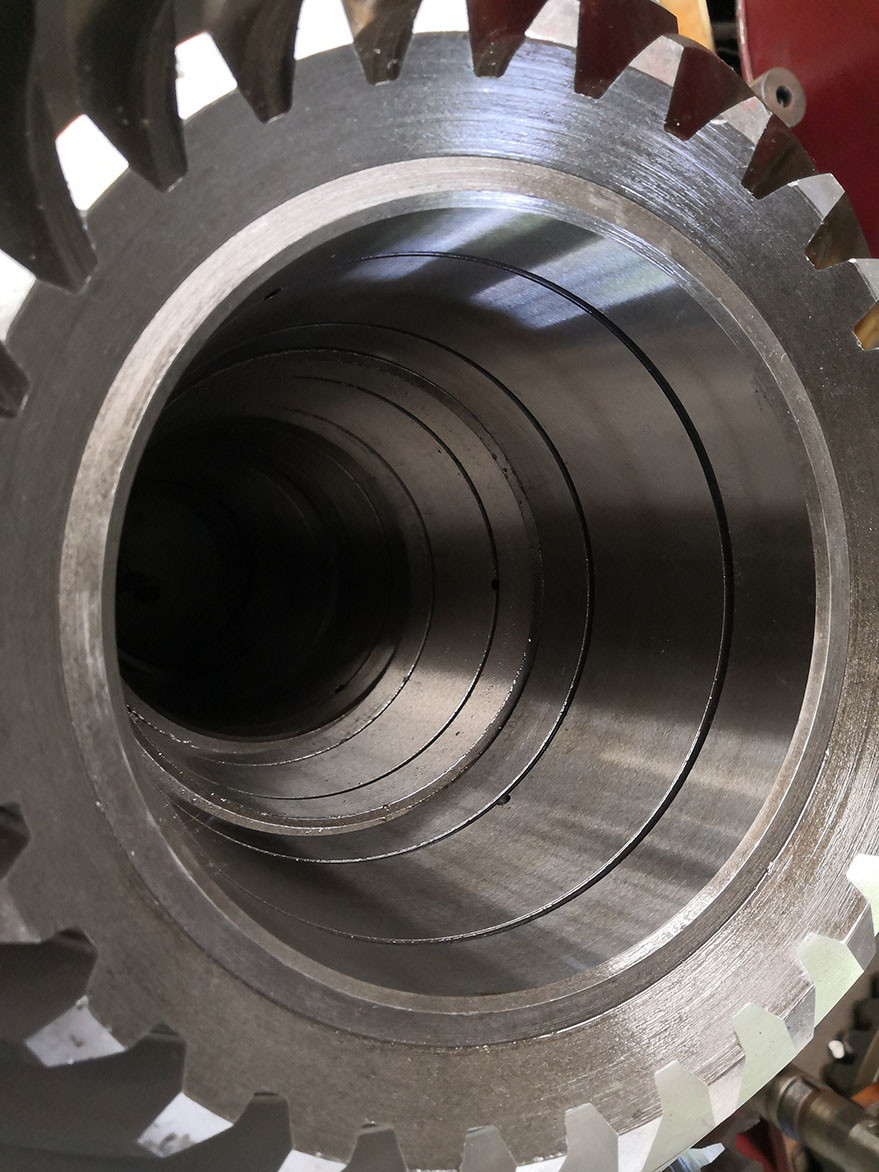

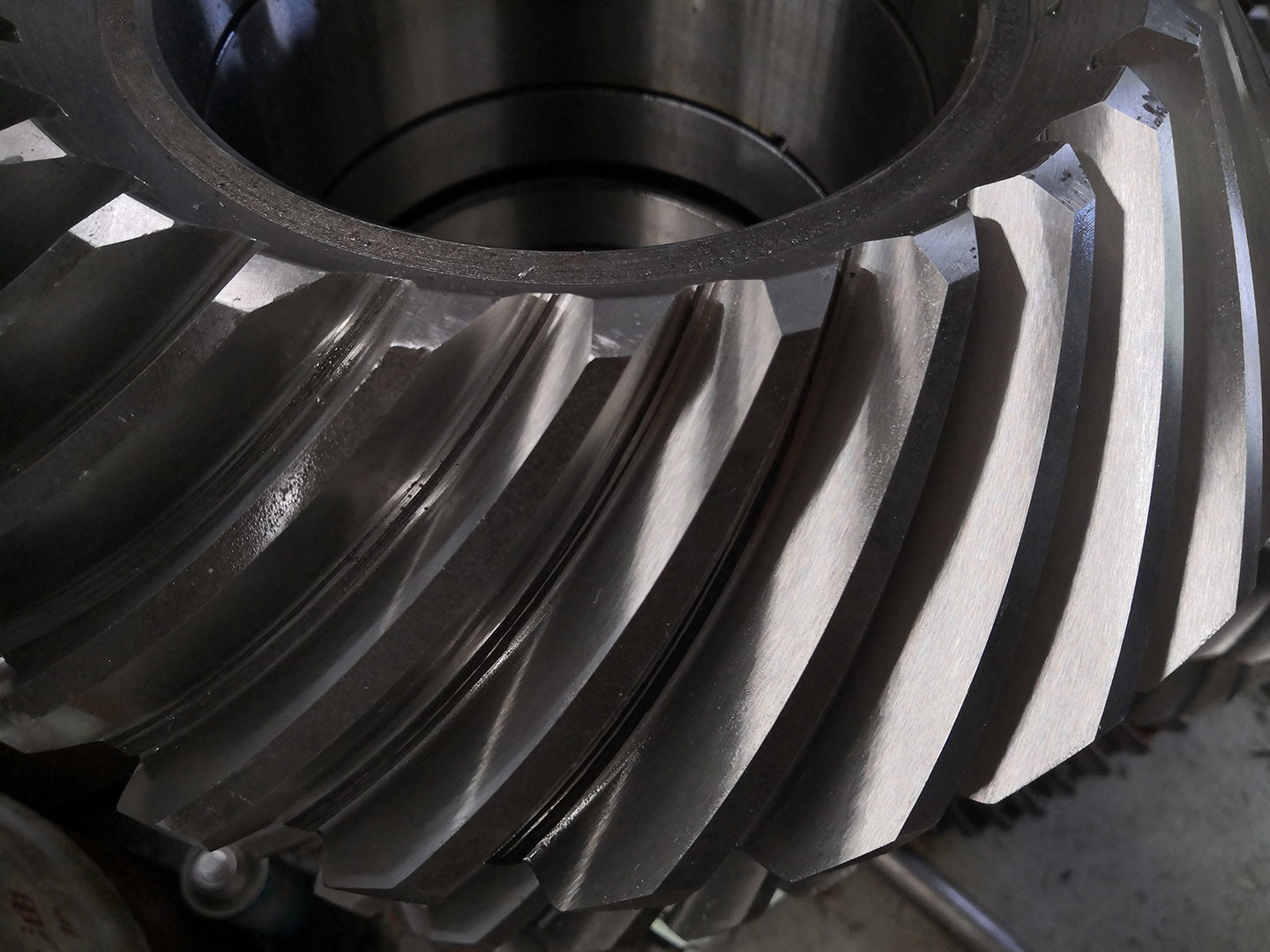

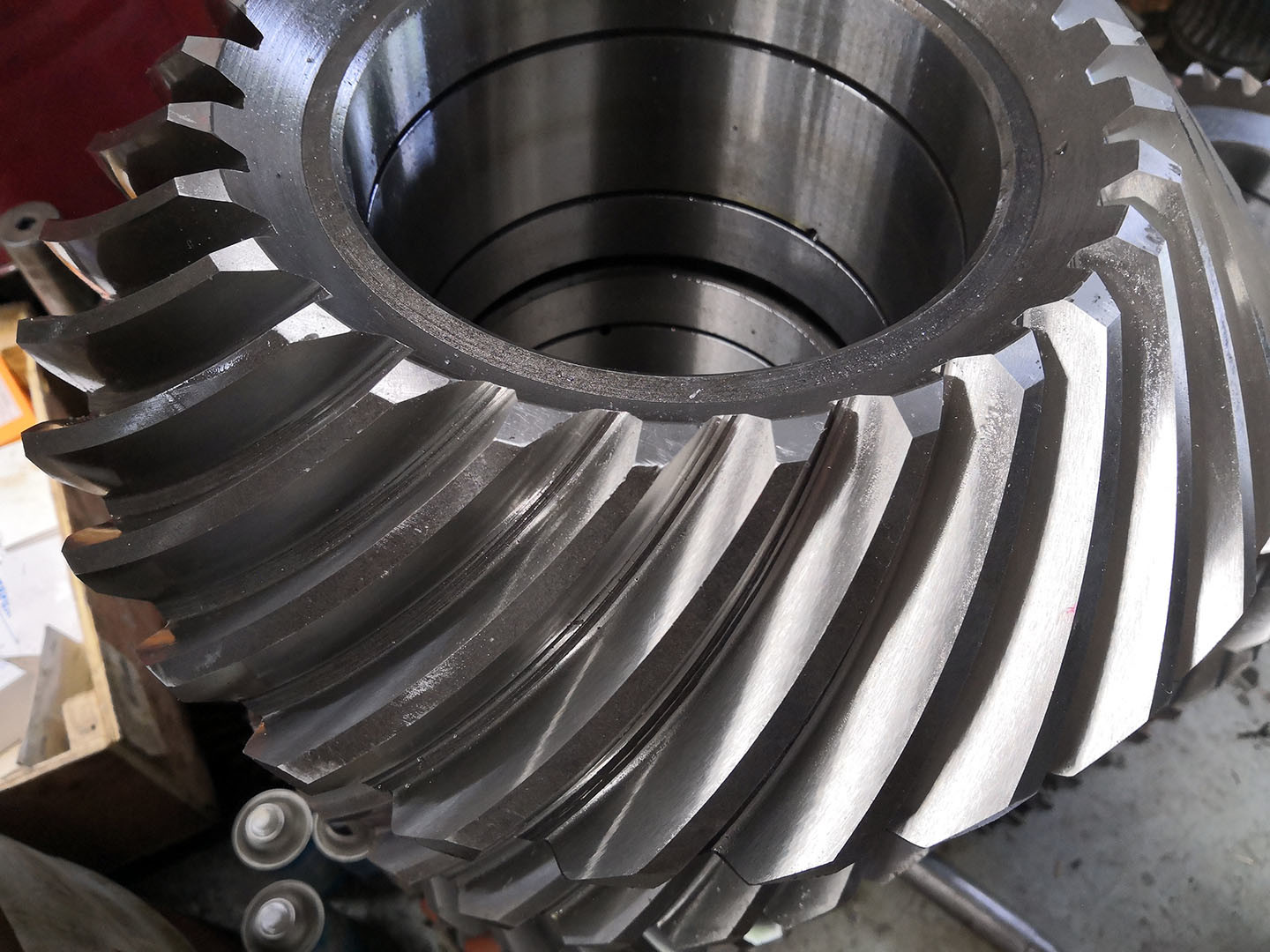

11 engrenagens de transmissão de moedura helicoidais da engrenagem cônica 20CrMnTi do módulo

11 Módulo Gleason Tipo Engrenagens Cónicas Espirais Retificadas

1) Aplicações do Eixo de Engrenagem Cónica Espiral

As engrenagens cónicas espirais são usadas em situações onde o eixo de rotação de um veio deve mudar de direção.

Um exemplo disso é um diferencial de carro, onde o veio de transmissão rotativo é girado em 90° para acionar as rodas.

2) Características da Engrenagem Cónica Espiral

Uma engrenagem cónica espiral tem dentes cortados em forma helicoidal, com a superfície de passo sendo cónica.

Isso resulta em uma redução de ruído e vibração através do engajamento gradual dos dentes espirais com o

contato começando em uma extremidade de um dente de engrenagem e se espalhando progressivamente por toda a lateral do dente.

As relações de engrenagem típicas são de 1:1 a 5:1.

Os eixos de um sistema de engrenagem cónica espiral estão no mesmo plano.

Equipamento de Produção

Processo de Produção

                   Forjamento                                          Usinagem                                             Corte

               Tratamento Térmico                                    Retificação                                       Inspeção
