| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | GG22081002 |
| Quantidade de ordem mínima: | 1 parte |
| Preço: | $1500/ Piece |
| Detalhes da embalagem: | Caixa de madeira/Pallte |
| Tempo de entrega: | 90 dias |
| Termos de pagamento: | L/C, D/P, T/T, Western Union |
| Habilidade da fonte: | 20 partes/mês |
| Materiais: | aço de moldação | Modulo: | 28 |
|---|---|---|---|
| Largura da cara: | 200 mm | Tempo de produção: | 90 dias |
| Diâmetro externo: | 4800mm | Pico: | 87.964mm |
| Destacar: | 28 engrenagens industriais do aço de carcaça do módulo,Engrenagem das circunferências do moinho do cimento do secador giratório,Engrenagens industriais do secador giratório |
||

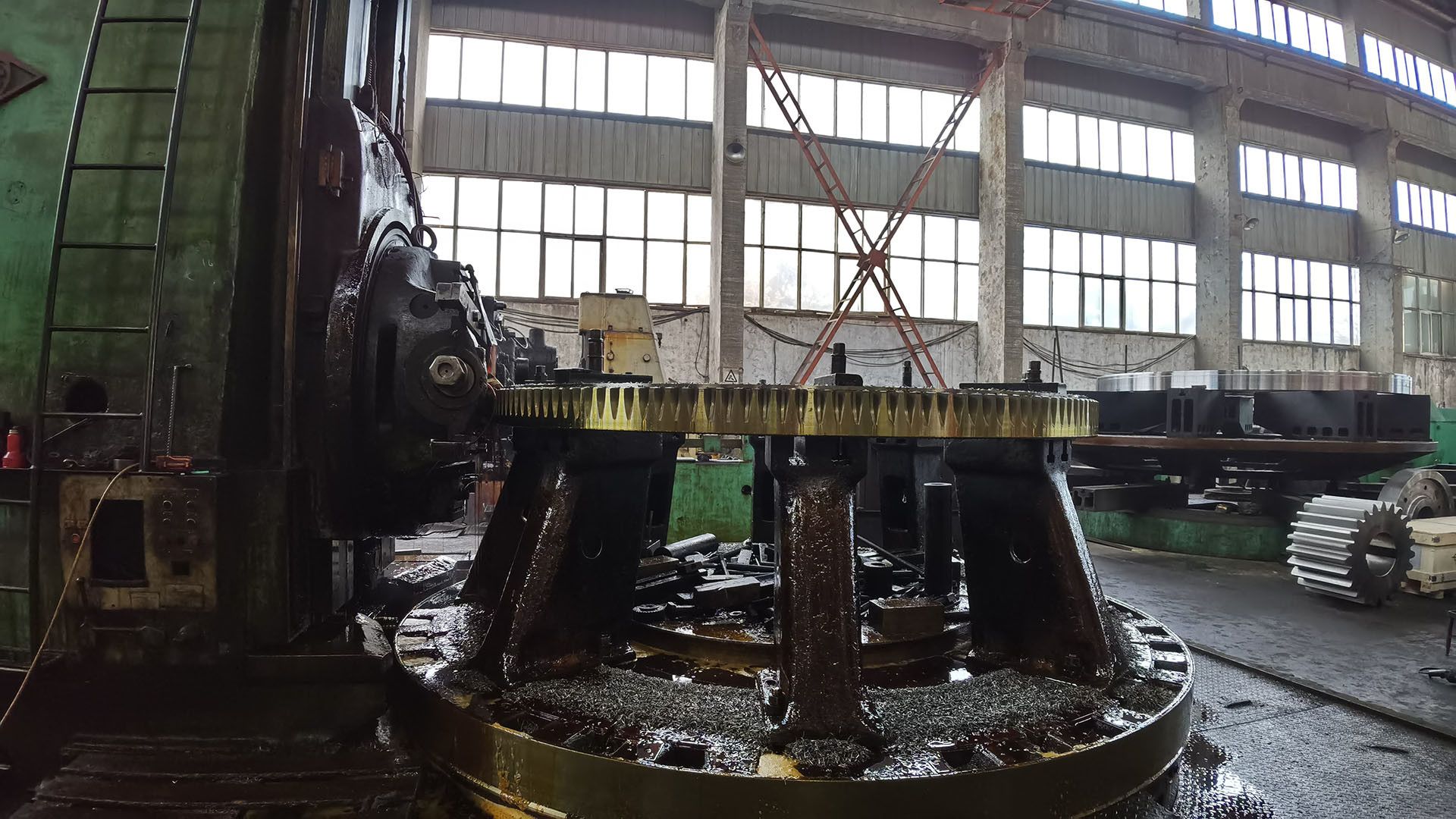

28 Módulos de fundição de engrenagens de circunferência de aço para moinhos horizontais da indústria do cimento
1) Descrição da engrenagem de circunferência
As engrenagens de circunferência tradicionais consistem geralmente de dois a quatro segmentos e são montadas juntas para processamento.
Isto requer máquinas extremamente grandes e caras para produção, manuseio e tratamento térmico.
Além disso, o tamanho das peças componentes cria desvantagens no que diz respeito à qualidade da fundição e ao tratamento térmico.
2) Dados técnicos dos engrenagens de circunferência
Diâmetro do perímetro do engrenagem de até 8 m (diâmetros maiores estão disponíveis após mais discussão)
Largura máxima 450 mm
Velocidade máxima da linha de lançamento 6 m/s
Módulo de engrenagem de circunferência 20, 25, 30
Calculado de acordo com a norma ISO 6336 (AGMA a pedido)
| Produtos | Engrenagens de circunferência |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Engrenagens cilíndricas |
| Fabricação | Moagem de engrenagens |
| Resinhar os Dentes | √ |
| Módulo (M) | 22 |
| Número de dentes (Z) | Costumes |
| Ângulo de pressão (α) | 20° |
| Ângulo de condução | Costumes |
| Grau de precisão dos dentes | Grau ISO 8-9 |
| Tratamento térmico | Apagamento e temperação |
| Dureza da superfície | 230-260 HB |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
