| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | GS220806003 |
| Quantidade de ordem mínima: | 5 partes |
| Preço: | $35.0/Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 60 dias |
| Termos de pagamento: | L/C, D/P, Western Union, T/T |
| Habilidade da fonte: | 300 partes/mês |
| material: | 20CrMnTi | Marca: | OEM |
|---|---|---|---|
| comprimento: | 337 mm | Tipo de perfil: | Engrenagem helicoidal |
| Dureza: | 58-62 HRC | Camada da dureza: | 0.5-0.8 milímetros |
| Destacar: | 2,5 eixo de engrenagem da transmissão do módulo,Eixo helicoidal da ranhura de 17 T |
||

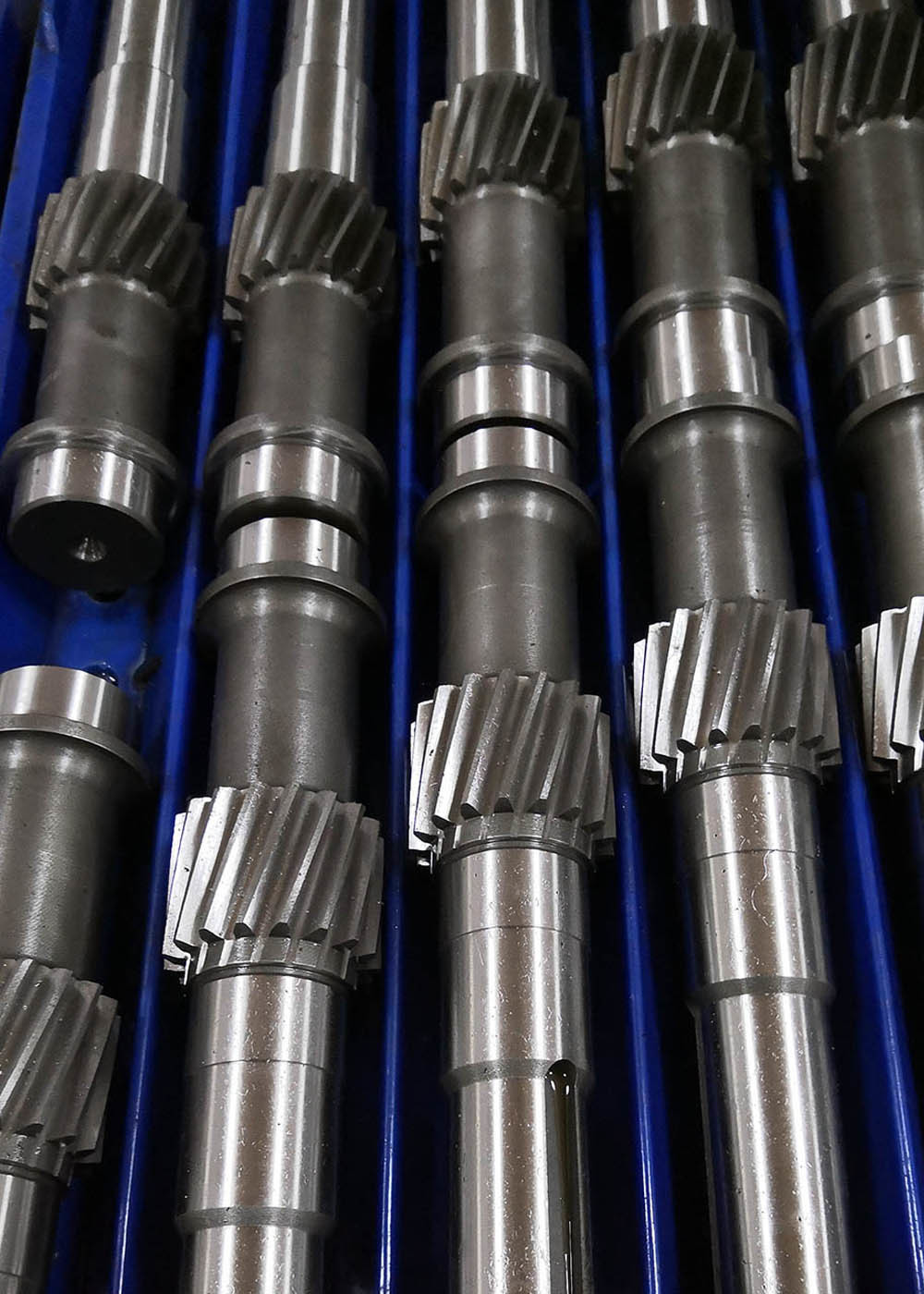

2.5 Módulo 17 T Eje de engrenagem helicoidal para redutores de velocidade montados no eixo
1) Aplicação do eixo de engrenagem helicoidal
O eixo de engrenagem helicoidal é amplamente utilizado para caixas de velocidades e reductores de velocidade.
O eixo de engrenagem pode ser montado com acoplamentos de eixo ou rolamento para acionar o sistema de transmissão de energia.
2) Fabricação e processamento de eixos de engrenagem helicoidais
a) Forja de aço
b) Apagamento e temperação do material
c) Máquinas de torneamento bruto
d) Mecânica de torneamento fino
e) Reboque de engrenagens
f) Tratamento térmico (carburante)
g) Moagem de engrenagens
h) Moagem de superfície
i) Inspecção
j) Embalagem
| Produtos | Eixo de engrenagem helicoidal |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Engrenagem cilíndrica |
| EquipamentoDentesFabricação | Moagem de engrenagens/Moldura de engrenagens/Moldura de engrenagens |
| Moagem de Dentes de Engrenagem | √ |
| Módulo (M) | 3 |
| Número de dentes (Z) | 17 |
| Ângulo de pressão (α) | 20° |
| Ângulo de condução | 15° |
| Grau de precisão | Grau ISO 6-7 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
