| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | GS220806001 |
| Quantidade de ordem mínima: | 5 partes |
| Preço: | $35.0/Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 60 dias |
| Termos de pagamento: | L/C, D/P, Western Union, T/T |
| Habilidade da fonte: | 300 partes/mês |
| Marca: | OEM | Diâmetro da ponta: | 78 mm |
|---|---|---|---|
| Largura dos dentes: | 32 mm | Tratamento térmico: | cimento |
| Perfil dos dentes: | Espectroscópicos | Duração: | 450 mm |
| Destacar: | 4,5 eixo do pinhão do módulo,Eixo helicoidal do pinhão da mão esquerda |
||

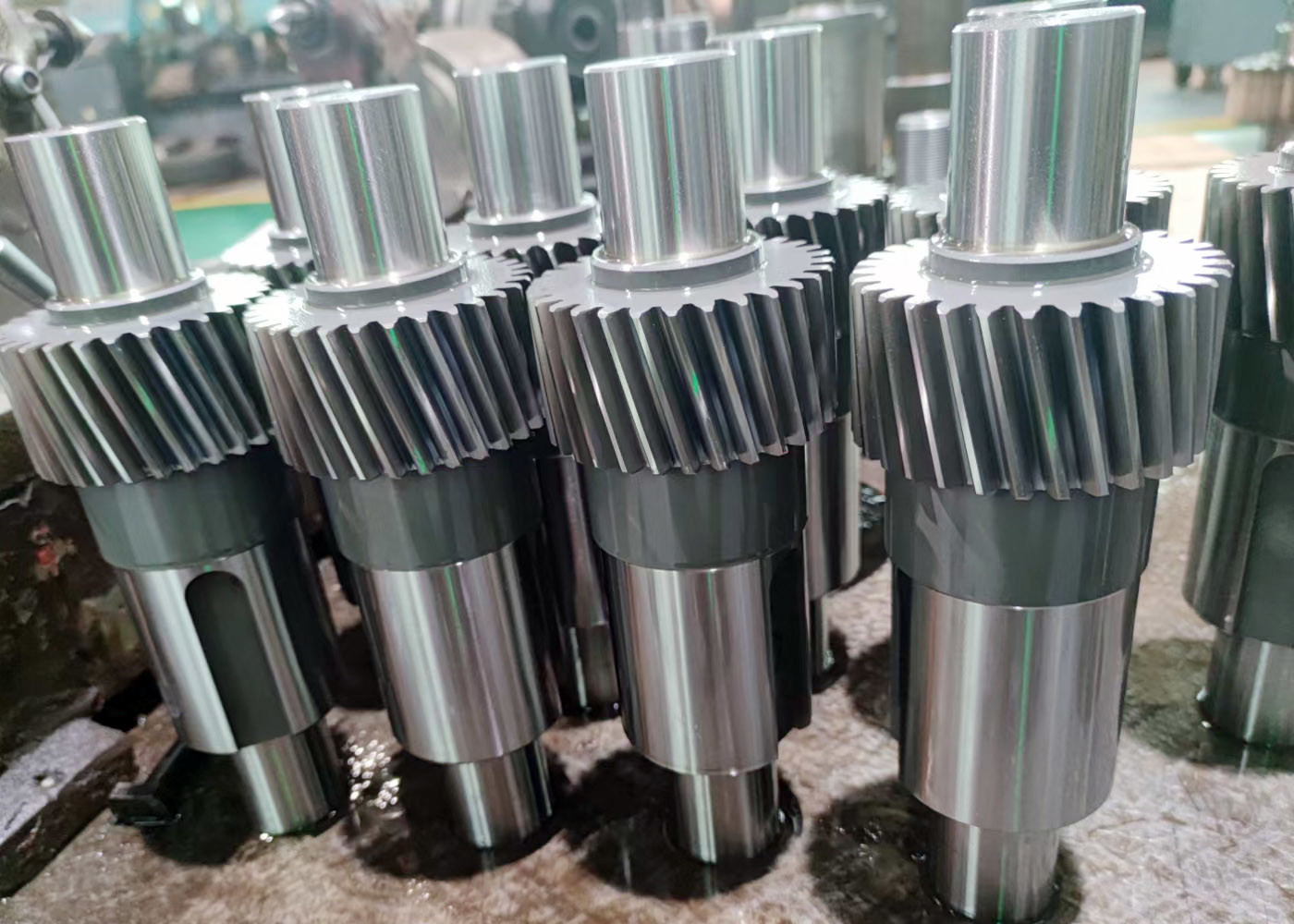

4.5 Módulo Esquerda de engrenagem helicoidal Partes sobressalentes de transmissão do eixo de engrenagem
1) Descrição do eixo de engrenagem helicoidal
O eixo de engrenagem Helcial é uma parte de transmissão de um eixo com engrenagem helicoidal.
Os dentes de engrenagem helicoidais são torcidos oblíquos ao eixo da engrenagem.
2) Características do eixo de engrenagem helicoidal
Menos barulho e mais pode suportar mais força em comparação com uma engrenagem de empurrão
Forças de empuxo na direcção axial.
| Produtos | Eixo de engrenagem helicoidal |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Engrenagem cilíndrica |
| Fabricação de engrenagens dentárias | Moagem de engrenagens/Moldura de engrenagens/Moldura de engrenagens |
| Moagem de Dentes de Engrenagem | √ |
| Módulo (M) | 4.5 |
| Número de dentes (Z) | 17 |
| Ângulo de pressão (α) | 15° |
| Ângulo da hélice (β) | 0° |
| Grau de precisão dos dentes | Grau ISO 6-7 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
