| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | GS220805002 |
| Quantidade de ordem mínima: | 5 partes |
| Preço: | $850.0/Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 60 dias |
| Termos de pagamento: | L/C, D/P, Western Union, T/T |
| Habilidade da fonte: | 300 partes/mês |
| Materiais: | 17CrNiMo6 | Modulo: | 16 |
|---|---|---|---|
| Pico: | 50.265mm | Resistência à corrosão: | Ra0,8~Ra1.6 |
| Direção: | Mão esquerda | Largura dos dentes: | 110 mm |
| Destacar: | Engrenagem que mói o eixo helicoidal do pinhão,eixo de saída de aço da caixa de engrenagens 17CrNiMo6,eixo helicoidal de aço do pinhão 17CrNiMo6 |
||

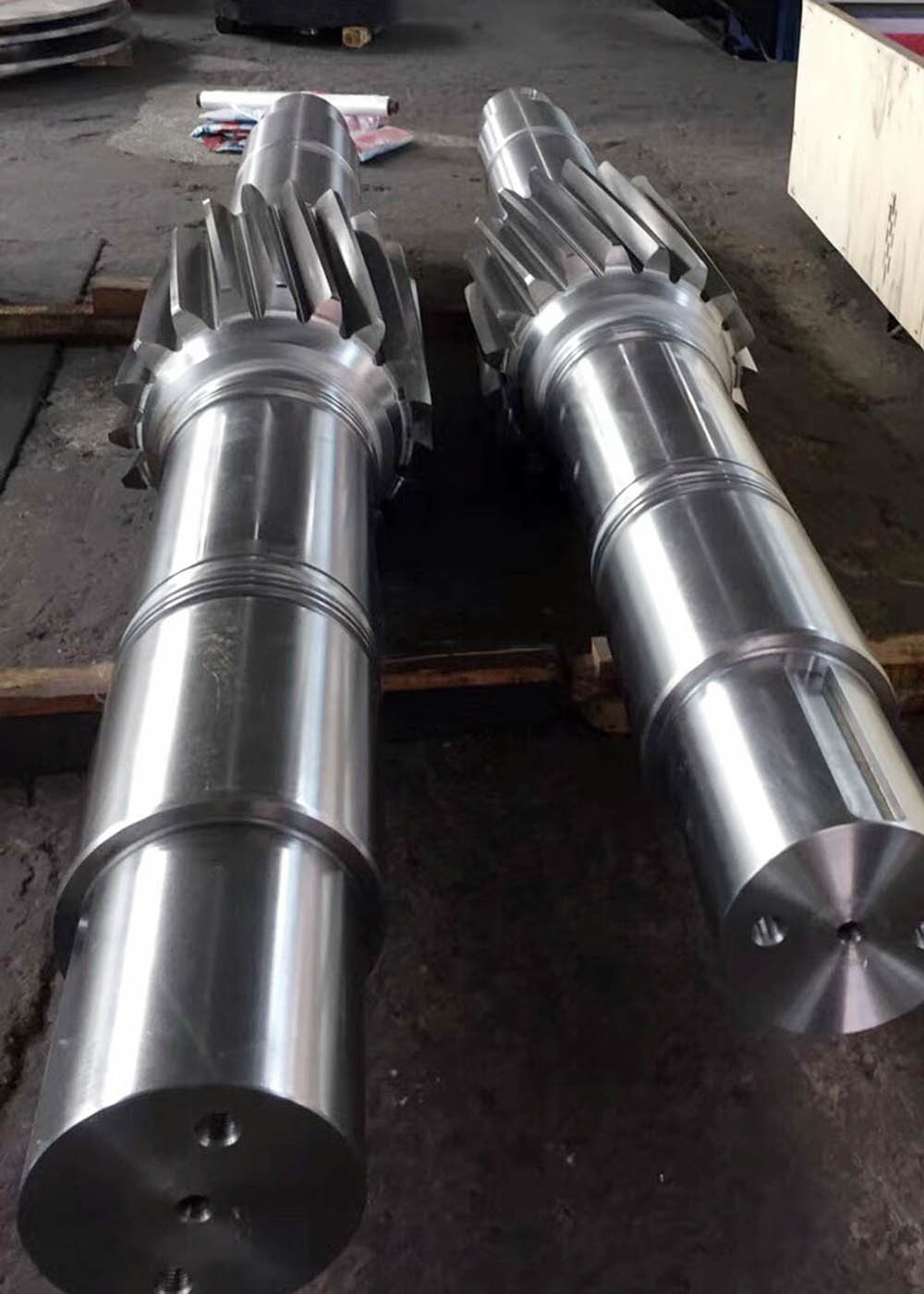

Eixo de engrenagem de moagem de transmissão - 17CrNiMo6 Eixo de engrenagem helicoidal de aço
1) Descrição do equipamento helicoidal
A engrenagem helicoidal é uma engrenagem de forma cilíndrica com dentes helicoides.
2) Direcção do engrenagem helicoidal
Mão direita e mão esquerda
3) Características dos engrenagens helicoidais
As engrenagens helicoidais podem suportar mais carga do que as engrenagens espinhosas.
Uma força de empuxo axial causada pela forma da hélice.
| Produtos | Eixo de engrenagem helicoidal da mão esquerda |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Engrenagem cilíndrica |
| EquipamentoDentesFabricação | Moagem de engrenagens |
| Moagem de Dentes de Engrenagem | √ |
| Módulo (M) | 16 |
| Número de dentes (Z) | 17 |
| Ângulo de pressão (α) | 20° |
| Ângulo de condução | 25° |
| Grau de precisão | Grau ISO 6-7 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA | 4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
