| Lugar de origem: | China |
|---|---|
| Marca: | YZGEAR |
| Número do modelo: | BG2207001 |
| Quantidade de ordem mínima: | 1 grupo |
| Preço: | $300.0/Set |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 55 dias |
| Termos de pagamento: | L/C, D/P, T/T, Western Union |
| Habilidade da fonte: | 200 grupos/mês |
| Marca: | OEM | Tratamento térmico: | Endurecimento por indução |
|---|---|---|---|
| Modulo: | 14 | Peso: | 120 kg |
| Cone de passo: | costume | Diâmetro da ponta: | 550 mm |
| Destacar: | Engrenagem reta da mitra do módulo do OEM 14,Engrenagem reta da mitra do equipamento do triturador,14 engrenagens cônicas retas do módulo |
||

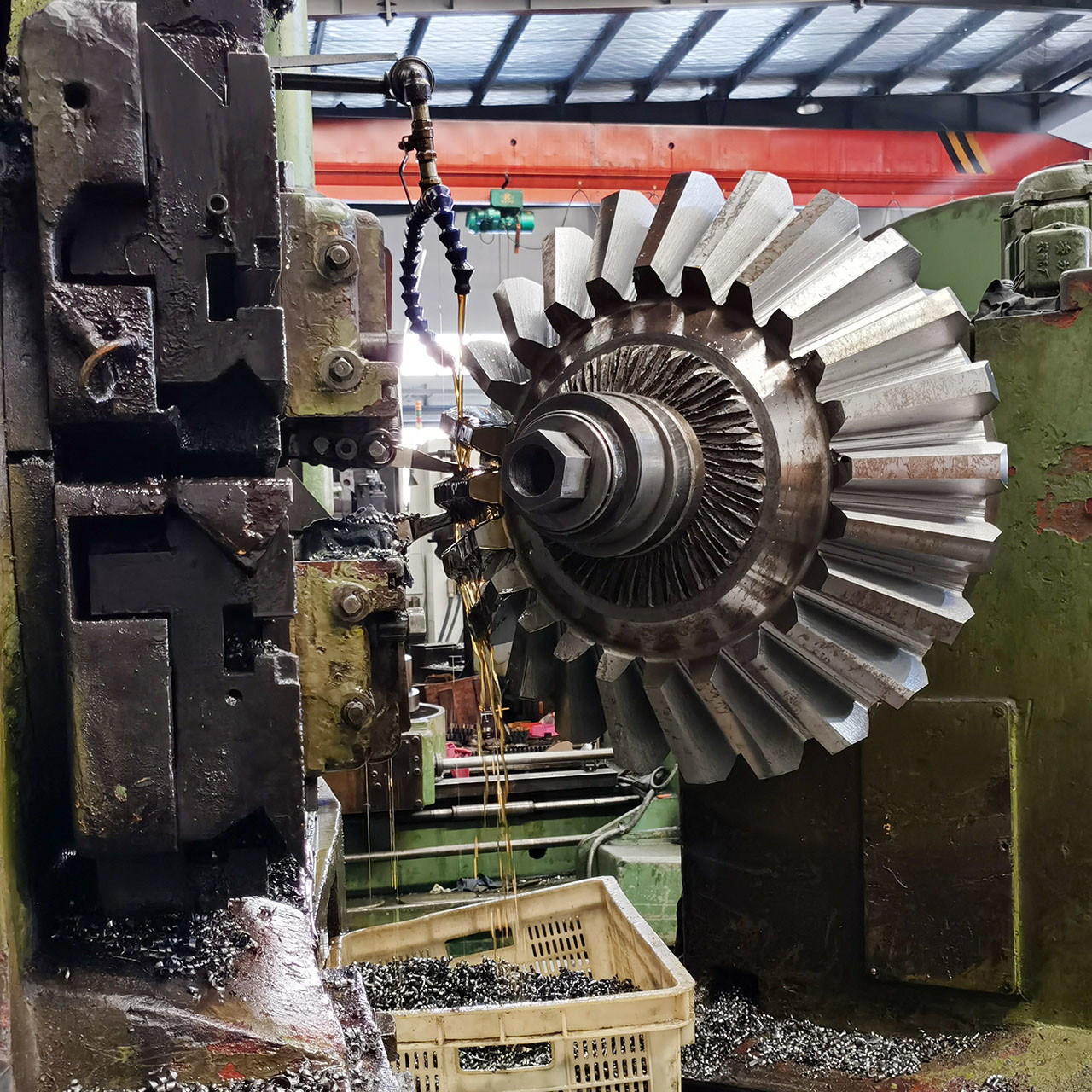

14 Módulo Engrenagem de bisel reto-engrenagem concial para equipamento de triturador
1) Descrição da engrenagem de bével reta
As engrenagens de bével são engrenagens em que os eixos dos dois eixos se cruzam e as faces dentadas das próprias engrenagens têm forma cônica.
As engrenagens de bével transferem a energia da potência linear para a vertical, tornando-a muito útil em máquinas amplamente utilizadas em configurações mecânicas.
2) Aplicações de engrenagens esquemáticas retas
As engrenagens de bévela são mais frequentemente montadas em eixos que estão separados por 90 graus, mas podem ser projetadas para funcionar em outros ângulos também.
| Produtos | Engrenagem de bisel reta |
| Feito sob medida | √ |
| Ângulo do eixo | 90° |
| Fabricação de engrenagens dentárias | Formação de engrenagens |
| Moagem de Dentes de Engrenagem | |
| Módulo (M) | 14 |
| Número de dentes (Z) | 55 |
| Ângulo de pressão (α) | 20° |
| Grau de precisão dos dentes | Grau ISO 8-9 |
| Tratamento térmico | Carburação/ endurecimento por indução |
| Dureza da superfície | Pinião 58-62 HRC/ engrenagem 50-55 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
