Engrenagem do sistema de Gleason que mói o grande tamanho do módulo espiral das engrenagens cônicas 30

Informação Básica

Melhor preço contacto

Informação detalhada

Direção:	Mão direita.	Largura da cara:	85 mm
módulo:	30	Diâmetro de passo:	2610
Os dentes numeram:	87	material:	20CrNi2MoA
Destacar:	Engrenagem que mói as engrenagens cônicas espirais , módulo das engrenagens cônicas 30 do sistema do gleason , Engrenagens cônicas da espiral do sistema de Gleason

Descrição de produto

1) Características da engrenagem cônica espiral

O conjunto de engrenagens cônicas espirais deve ser substituído em pares.

Tanto as engrenagens esquerdas quanto as direitas devem ser substituídas juntas.

2) Fabricação da engrenagem cônica espiral

Engrenagem cônica espiral fabricada por fresagem e retificação de engrenagens.

Produtos	Engrenagens cônicas espirais com estrias internas
Feito sob medida	√
Material	SAE 4320/ 20CrNi2MoA
Fabricação dos dentes da engrenagem	Fresagem de engrenagens e retificação de dentes de engrenagem
Retificação de dentes de engrenagem	√
Módulo (M)	30
Número de dentes (Z)	87
Ângulo de pressão (α)	20°
Ângulo de hélice	35°
Grau de precisão	ISO 6 Grau/ AGMA 11 Grau
Tratamento térmico	Cementação
Dureza da superfície	58-62HRC

COMPARAÇÃO DE GRAUS DE CÓDIGO DE AÇO
CHINA/GB	ISO	ГСТ	ASTM	JIS	DIN
45	C45E4	45	1045	S45C	CK45
40Cr	41Cr4	40X	5140	SCr440	41Cr4
20CrMo	18CrMo4	20ХМ	4118	SCM22	25CrMo4
42CrMo	42CrMo4	38XM	4140	SCM440	42CrMo4
20CrMnTi		18XГT		SMK22
20Cr2Ni4		20X2H4A
20CrNiMo	20CrNiMo2	20XHM	8720	SNCM220	21NiCrMo2
40CrNiMoA		40XH2MA/ 40XHMA	4340	SNCM439	40NiCrMo6/ 36NiCrMo4
20CrNi2Mo	20NiCrMo7	20XH2MA	4320	SNCM420

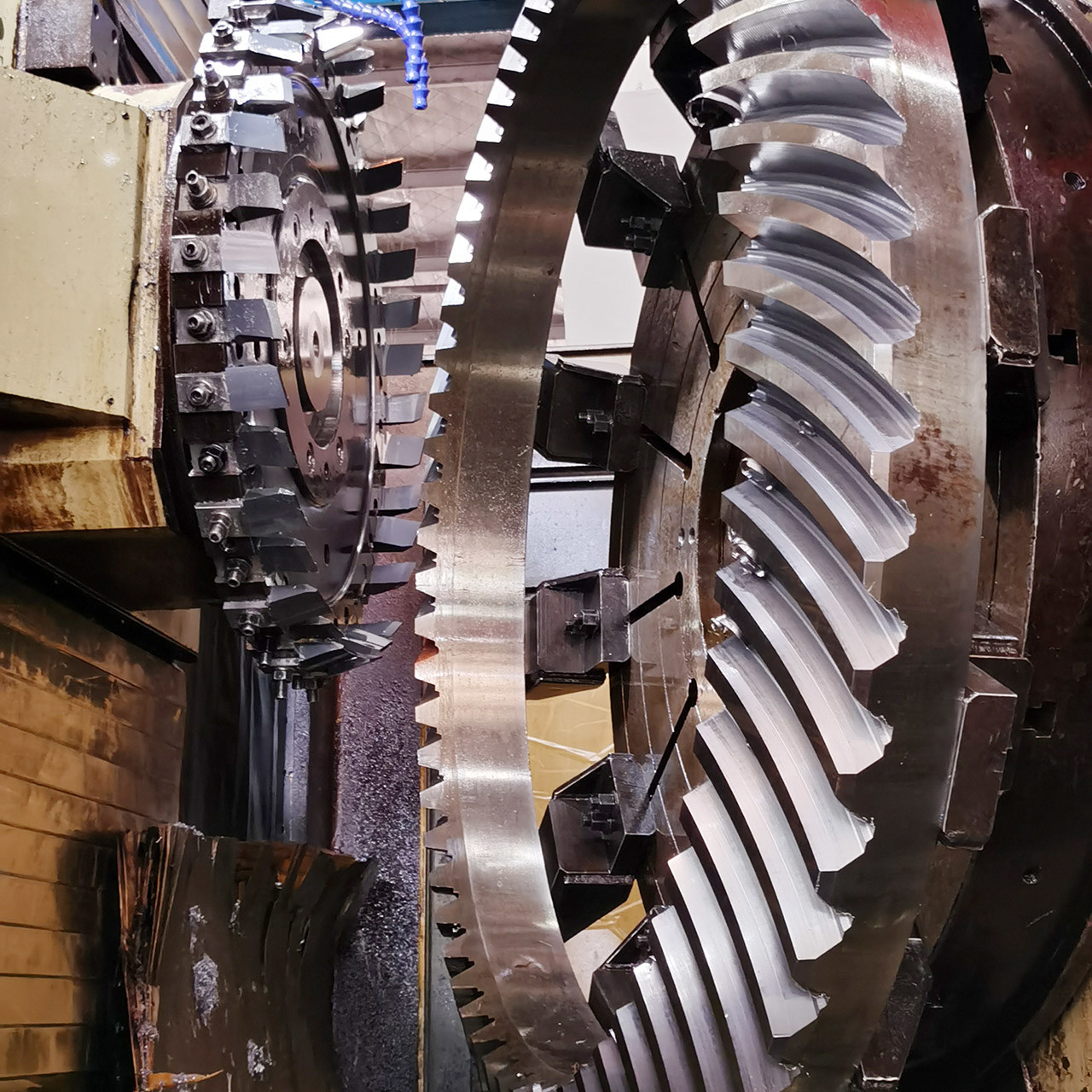

Equipamento de produção

Engrenagem do sistema de Gleason que mói o grande tamanho do módulo espiral das engrenagens cônicas 30 0

Engrenagem do sistema de Gleason que mói o grande tamanho do módulo espiral das engrenagens cônicas 30 3

Processo de produção

Engrenagem do sistema de Gleason que mói o grande tamanho do módulo espiral das engrenagens cônicas 30 6

Forjamento Usinagem Corte

Engrenagem do sistema de Gleason que mói o grande tamanho do módulo espiral das engrenagens cônicas 30 9

Tratamento térmico Retificação Inspeção

Engrenagem do sistema de Gleason que mói o grande tamanho do módulo espiral das engrenagens cônicas 30 12
