| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | SP2207001 |
| Quantidade de ordem mínima: | 1 grupo |
| Preço: | 300 |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 45-60 dias |
| Termos de pagamento: | T/T, D/P, Western Union, L/C |
| Habilidade da fonte: | 1500 |
| material: | 20CrNi2MoA (semelhante ao SAE 4320) | Tratamento térmico: | Carburação |
|---|---|---|---|
| Dureza: | 58-62 HRC | Processo de Fabricação: | Moagem de Dentes de Engrenagem |
| Qualidade dos dentes dos engrenagens: | Grau ISO 6-7 | Perfil de engrenagem: | Tipo Gleason |
| Destacar: | engrenagem cônica 20CrNi2MoA espiral,Grupo espiral da engrenagem cônica de aço de liga,Engrenagens cônicas espirais para redutores da engrenagem |
||

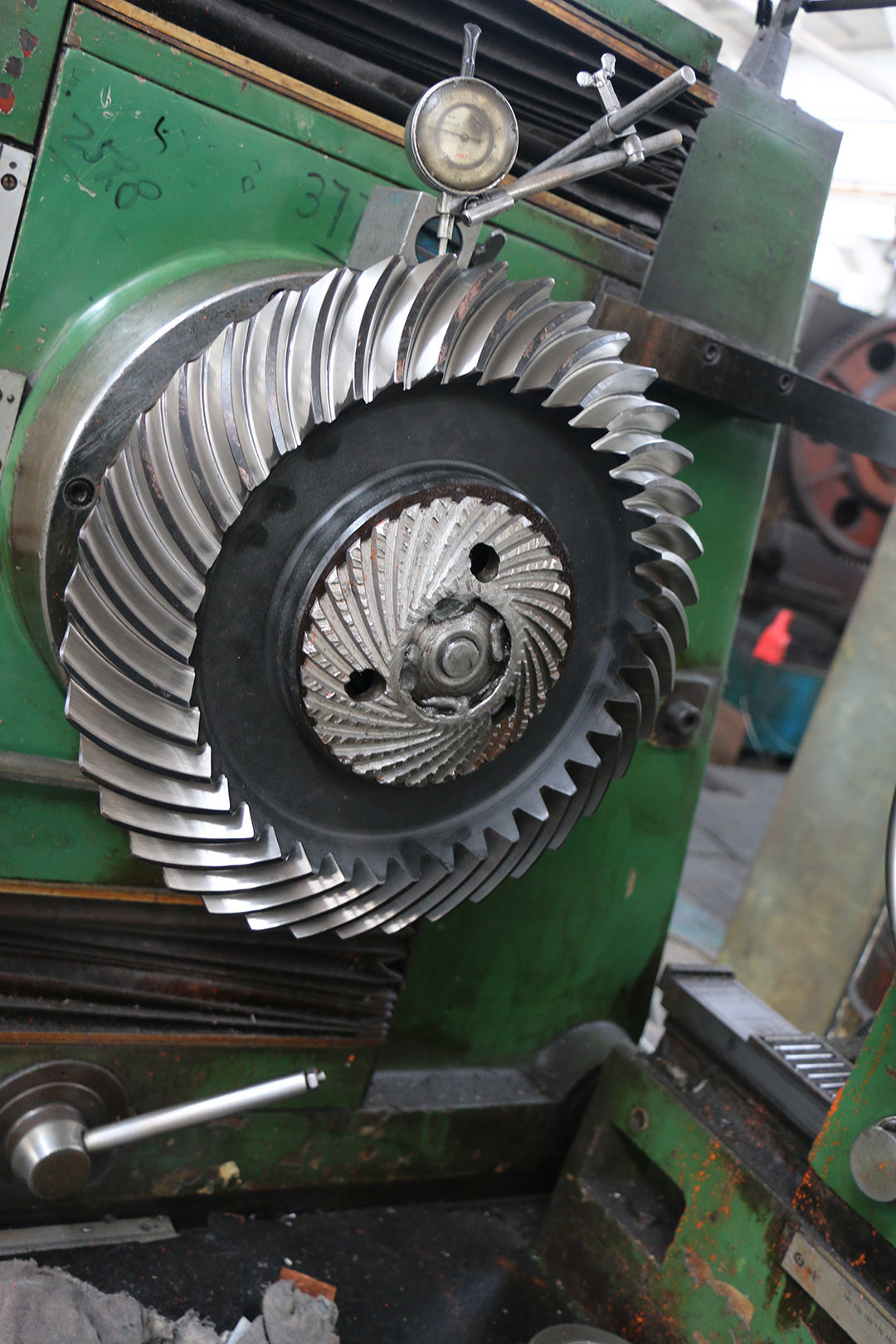

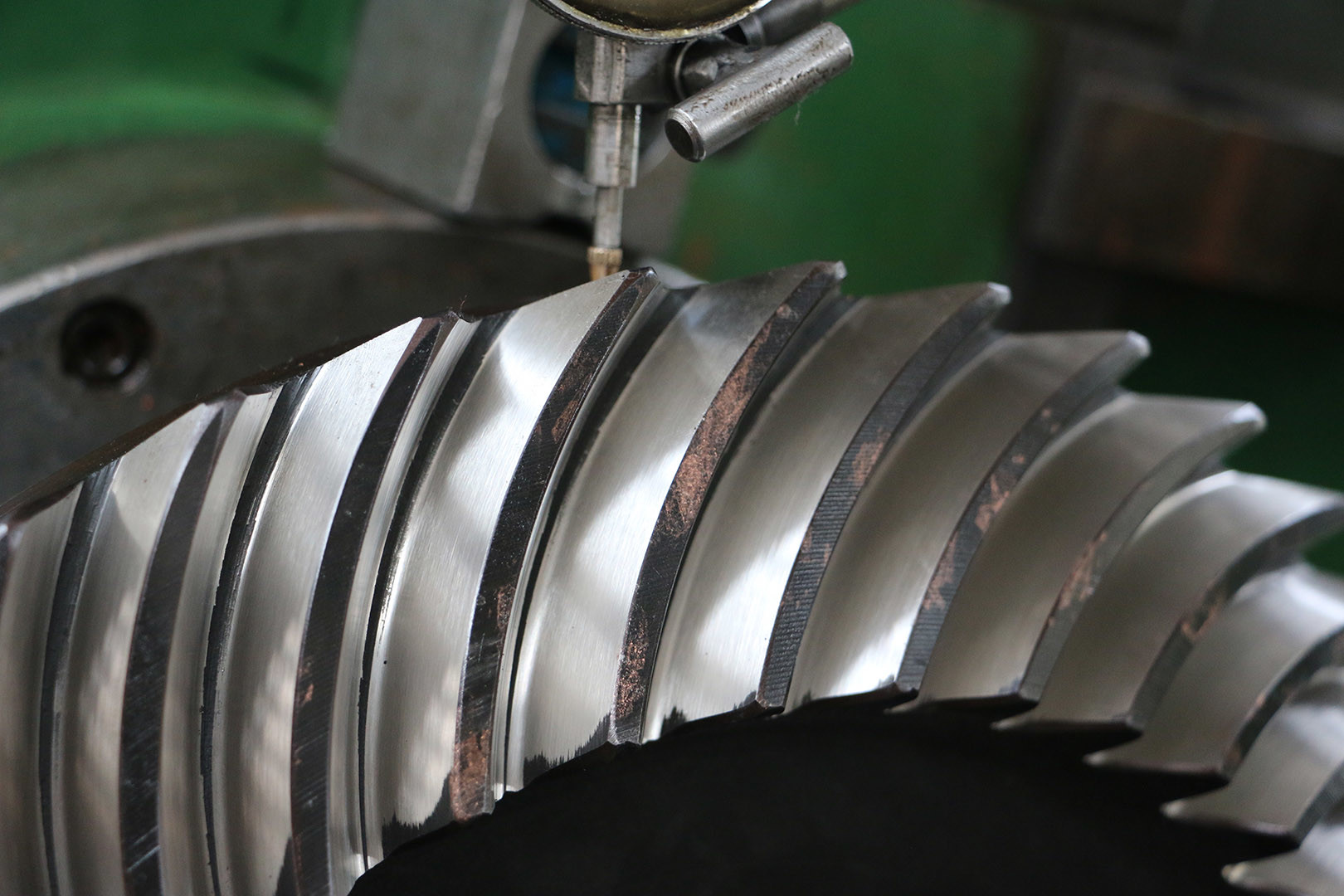

Conjunto de Engrenagens Cónicas Espirais de Aço Liga Personalizado para Redutores
1) Descrições da engrenagem cónica espiral
Engrenagens de redução de navios, tratores, veículos motorizados.
2) Características da engrenagem cónica espiral
a) Com melhor relação de contato, menos ruído.
b) Maior resistência e durabilidade
c) A engrenagem pode ser retificada para atingir um alto grau de precisão
3) Material da engrenagem cónica espiral
17CrNiMo6/ 18CrNiMo7 e aço 20CrNi2MoA (Semelhante a SAE 4320) são os mais utilizados para engrenagens cónicas espirais.
| Feito sob medida | √ |
| Tipo de Perfil da Engrenagem | Gleason |
| Processamento de Fabricação | Fresagem de Engrenagens |
| Retificação de Dentes de Engrenagem | √ |
| Módulo (M) | 8 |
| Número de Dentes da Engrenagem (Z) | 35 |
| Ângulo de Pressão (α) | 20° |
| Ângulo da Hélice (β) | 35° |
| Ângulo de Trabalho/Ângulo do Eixo | 90° |
| Material | 20CrNi2MoA |
| Tratamento Térmico | Cementação/Têmpera por Cementação |
| Dureza da Superfície | 58-62 HRC |
| COMPARAÇÃO DE GRAUS DE CÓDIGO DE AÇO | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Equipamento de Produção
Processo de Produção
Forjamento Usinagem Corte
Tratamento Térmico Retificação Inspeção
