| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Quantidade de ordem mínima: | 200 conjuntos |
| Detalhes da embalagem: | Caixas de madeira compensada |
| Tempo de entrega: | 60 dias |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 500 grupos/mês |
| Tipo da engrenagem: | Gleason | Qualidade dos dentes dos engrenagens: | Grau ISO 6-7 |
|---|---|---|---|
| Modo: | 16 | Dentes de engrenagem: | 14 |
| Tratamento térmico: | Carburação | Método de fabrico: | Trituração da engrenagem |
| Destacar: | Engrenagens espirais suaves,Dispositivos de engrenagem de bisel em espiral de baixo ruído,Ferramentas de engrenagem em espiral de carga pesada |
||

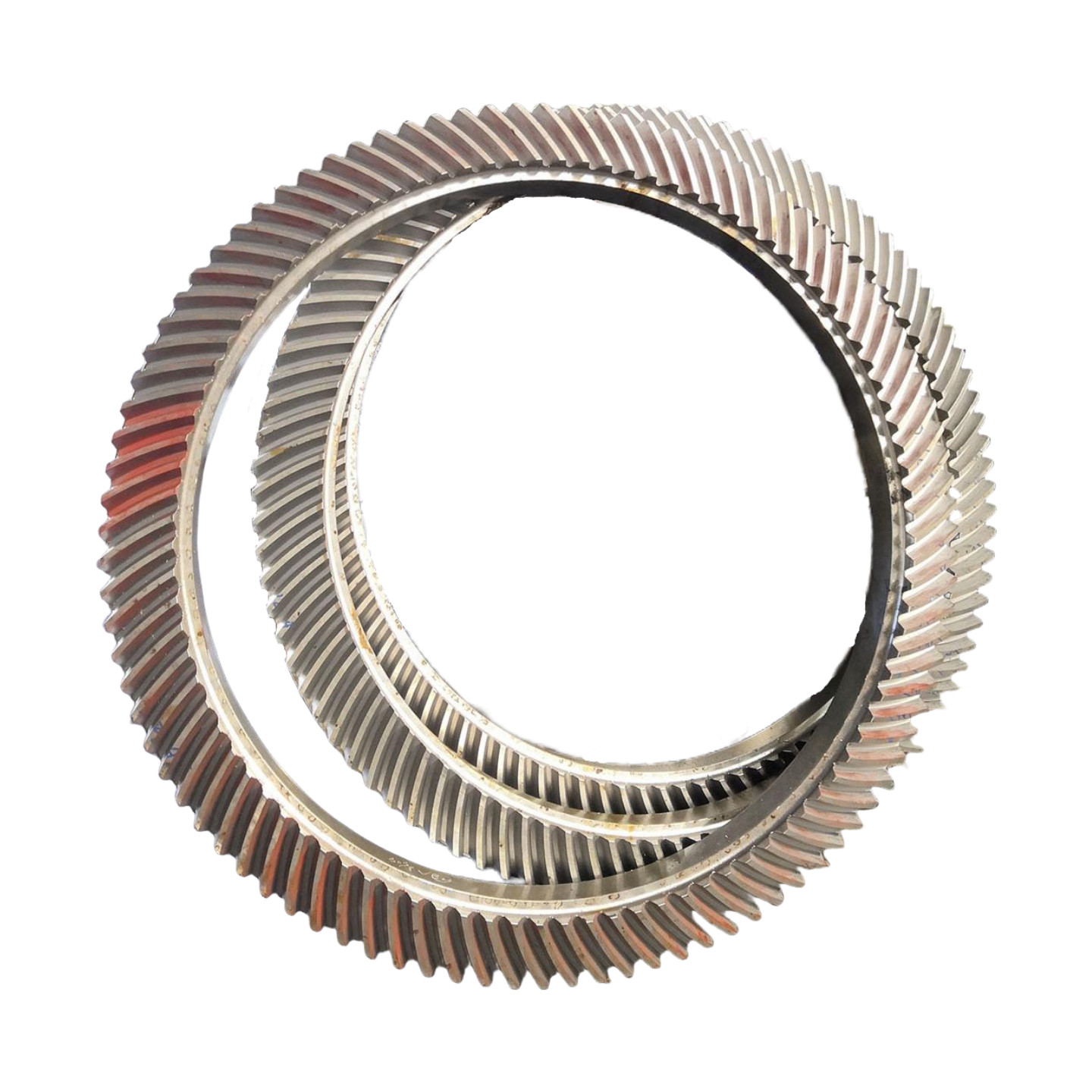

1) Descrições da Engrenagem Cónica Espiral
A engrenagem cónica espiral consegue a transmissão de potência através do engrenamento mútuo dos perfis de dentes espirais.
Converte o movimento rotacional de um veio no movimento rotacional de outro veio intersectante.
2) Características da Engrenagem Cónica Espiral
a)Método de engrenamento: Adota um engrenamento progressivo. O contacto da superfície do dente gradualmente
transita de uma extremidade do dente para a outra.
b) Características do movimento: Durante o processo de engrenamento, um grande número de pares de dentes estão envolvidos e o grau de sobreposição é alto.
3) Vantagens da Engrenagem Cónica Espiral
a) O engrenamento progressivo reduz o choque e a vibração, e diminui significativamente o ruído de operação.
b) O alto grau de sobreposição aumenta a capacidade de carga das engrenagens, permitindo-lhes transmitir maior torque
e melhorando efetivamente a eficiência da transmissão.
| Produtos | Engrenagens Cónicas Espirais |
| Feito sob medida | √ |
| Tipo de Perfil da Engrenagem | Gleason |
| Fabricação | Fresagem de Engrenagens & Retificação de Dentes de Engrenagem |
| Retificação de Dentes | √ |
| Módulo (M) | 16 |
| Número de Dentes (Z) | 32 |
| Ângulo de Pressão (α) | 20° |
| Ângulo de Hélice | 15° |
| Grau de Precisão | ISO 6 Grau |
| Tratamento Térmico | Cementação |
| Dureza da Superfície | 58-62HRC |
| COMPARAÇÃO DE GRAUS DE CÓDIGO DE AÇO | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Equipamento de Produção
Processo de Produção
Forjamento Usinagem Corte
Tratamento Térmico Retificação Inspeção
