| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Quantidade de ordem mínima: | 200 conjuntos |
| Preço: | 300＄ |
| Detalhes da embalagem: | Caixas de madeira compensada |
| Tempo de entrega: | 60 dias |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 500 grupos/mês |
| Tamanho da chave: | depende do tamanho | Método de fabrico: | Formação de engrenagens |
|---|---|---|---|
| Modulo: | 12,5 | Número de Dentes: | depende do tamanho |
| Feito sob medida: | - Sim, sim. | Grau de qualidade: | Categoria do ISO 8-9 |
| Destacar: | Engrenagens de bisel retas feitas sob medida,Engrenagens de bisel retas de alta precisão |
||

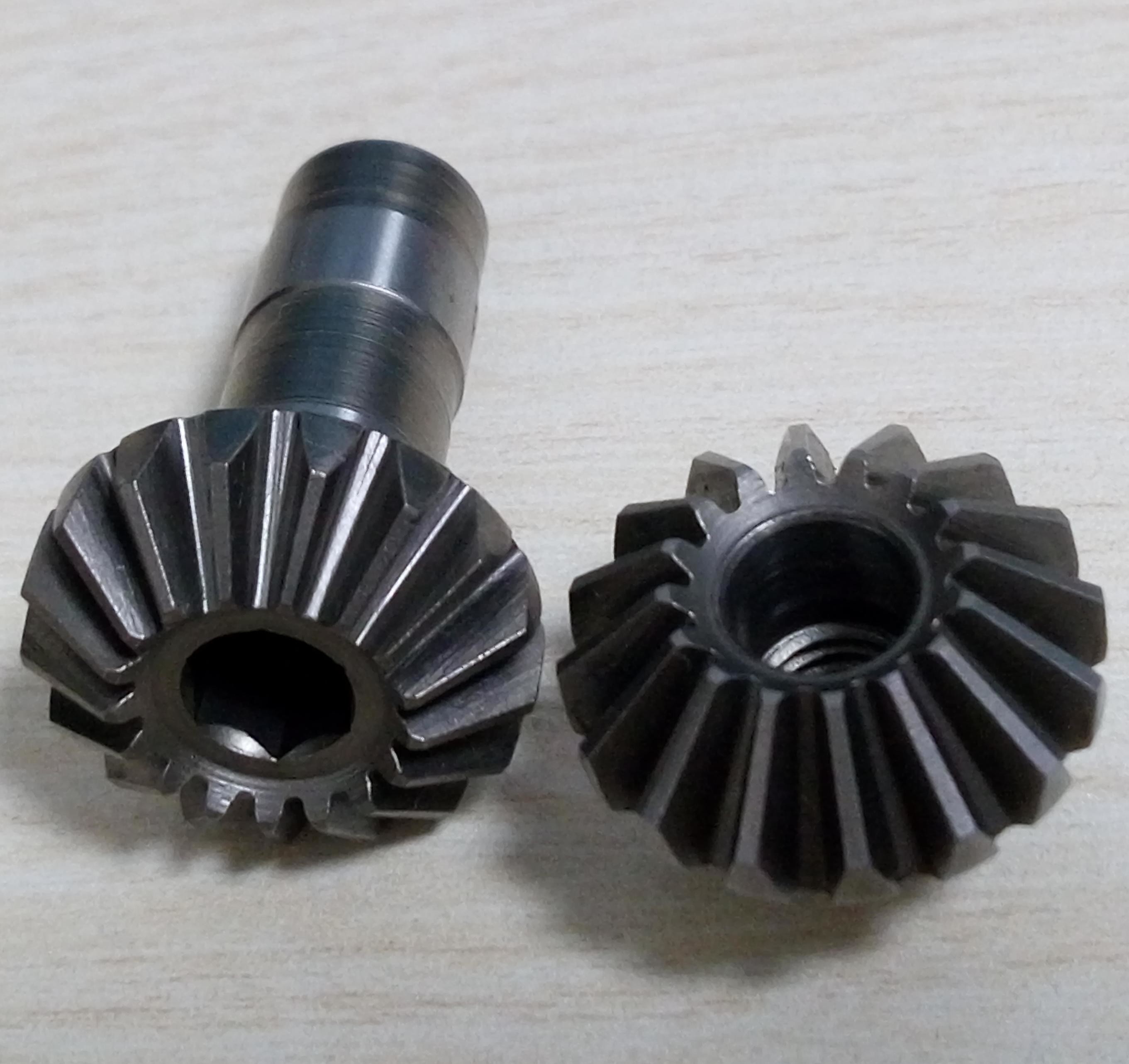

1) Descrição do engrenagem de bevel reta
Uma engrenagem cônica reta é um tipo de engrenagem cônica que transmite energia e movimento através de um perfil dentário reto.
A sua capacidade de carga é significativamente influenciada pelo perfil do dente e pelo material.
2) Características do engrenagem de bével reta
A)Durante a malhagem, um único dente está em contato, resultando em uma área de suporte relativamente pequena.
b) Há impacto durante o processo de transmissão e o ruído é relativamente alto.
c) Deve ser instalado de forma precisa e simétrica, caso contrário, é propenso a cargas desiguais.
3) Vantagens da engrenagem de bével reta
A)A força axial é pequena: não há impulso axial gerado pelo ângulo helicoidal e a carga de rolamento é mais leve.
b) A manutenção é simples: a estrutura é simples e o diagnóstico e a substituição de falhas são fáceis.
c) Adequado para transmissões de média e baixa velocidade: desempenha-se de forma fiável em condições de baixa velocidade e média carga.
| Produtos | Engrenagem de bisel reta |
| Feito sob medida | √ |
| Ângulo do eixo | 90° |
| Fabricação de engrenagens dentárias | Formação de engrenagens |
| Moagem de Dentes de Engrenagem | √ |
| Módulo (M) | 12 |
| Número de dentes (Z) | 12 |
| Ângulo de pressão (α) | 20° |
| Grau de precisão dos dentes | Grau ISO 8-9 |
| Tratamento térmico | Indução endurecida/carburizada |
| Dureza da superfície | Pinião 58-62 HRC/ engrenagem 50-55 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
