| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Quantidade de ordem mínima: | 2 conjuntos |
| Preço: | 300＄ |
| Detalhes da embalagem: | Caixas de madeira compensada |
| Tempo de entrega: | 60 dias |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 500 grupos/mês |
| Feito sob medida: | - Sim, sim. | Tratamento térmico: | Carburzing |
|---|---|---|---|
| Ângulo de pressão: | 20° | Método de fabrico: | Trituração do Shaper da engrenagem/engrenagem |
| Ângulo de cara: | 21.01° | Os dentes de engrenagem numeram: | 26T/65T |
| Destacar: | Engrenagens de bisel retas de eixo versátil,90 graus de ângulo do eixo engrenagens de bisel,Engrenagens de bisel retas versáteis |
||

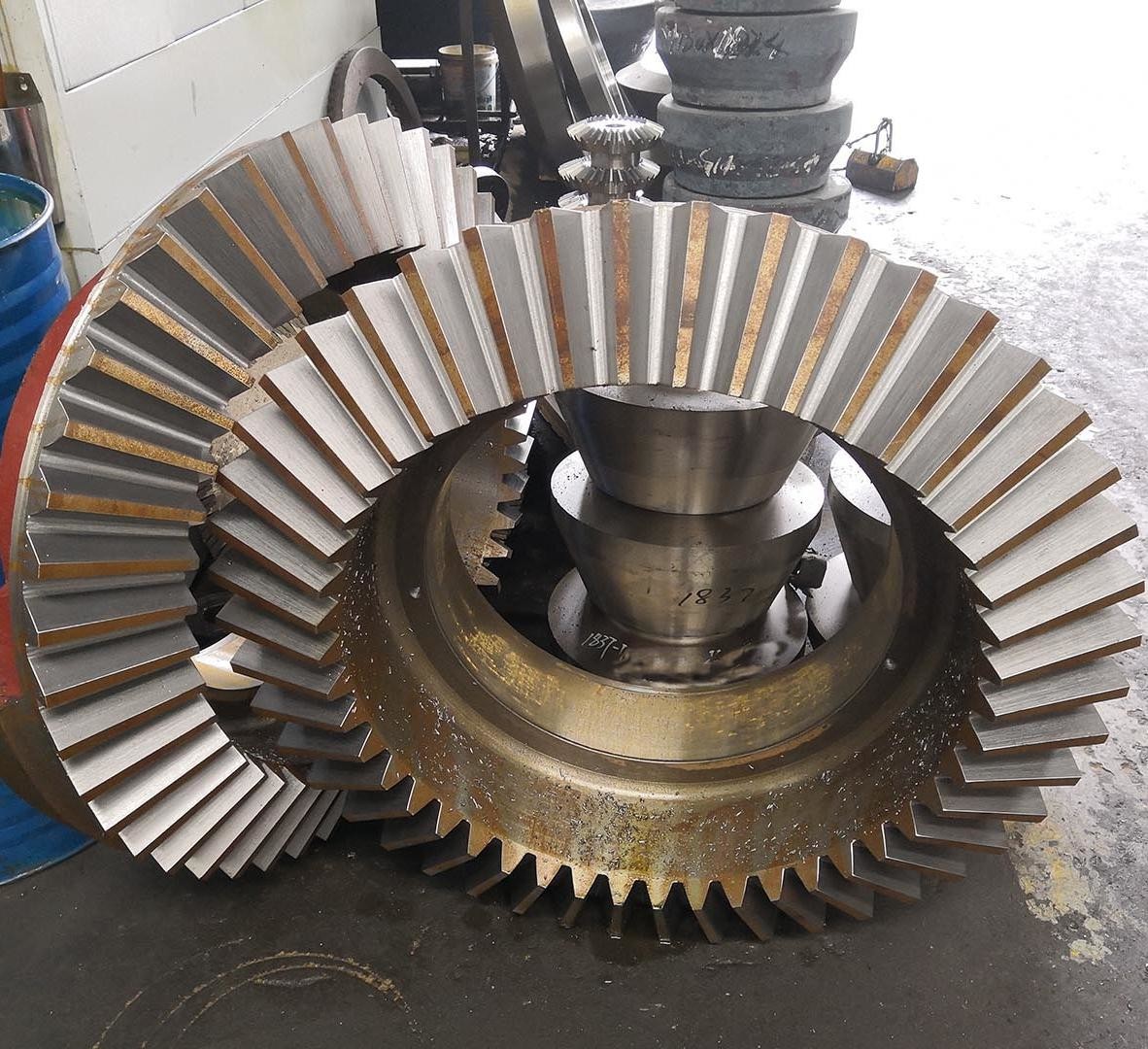

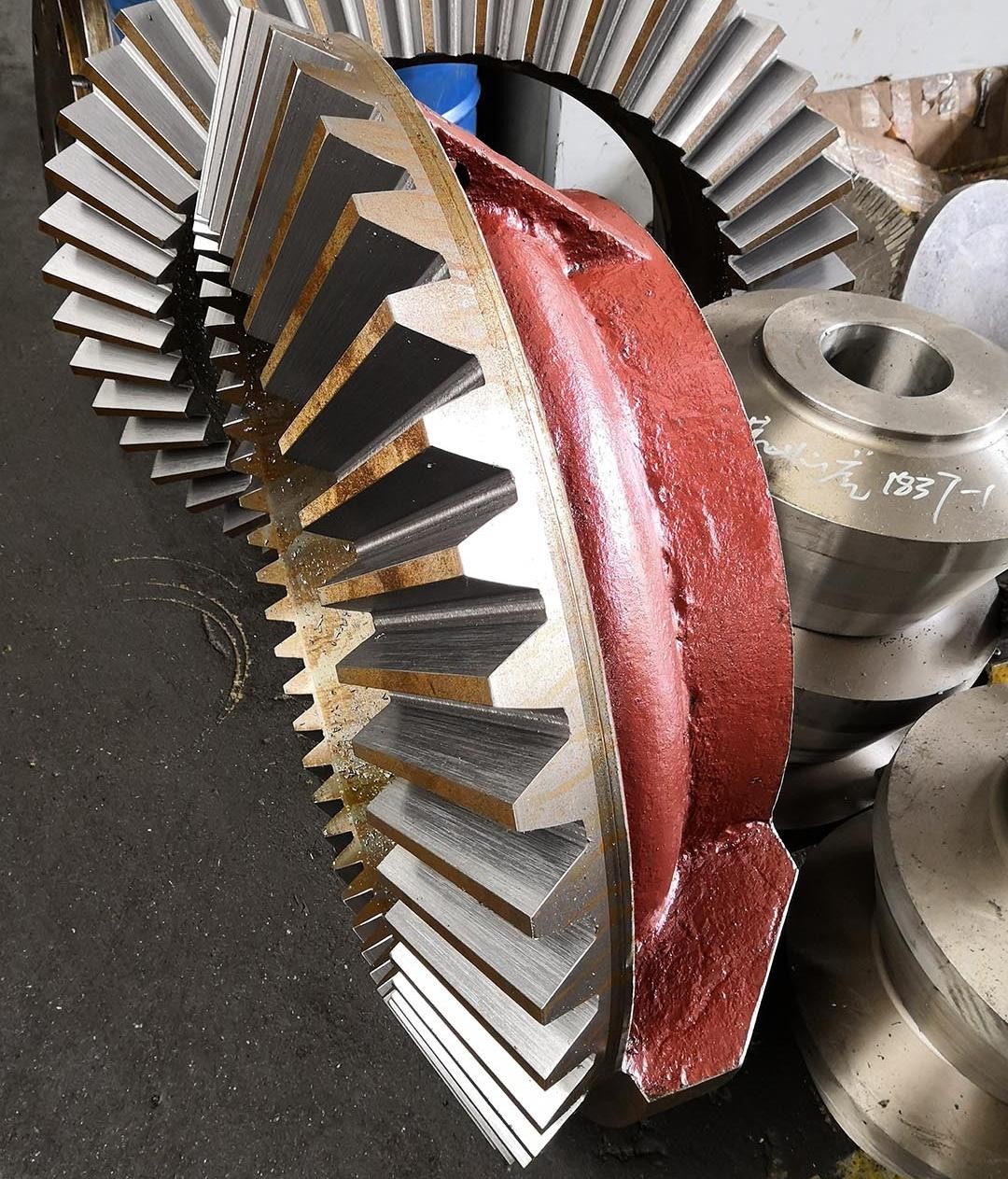

1) Descrição do engrenagem de bevel reta
Uma engrenagem cônica reta é um tipo de engrenagem cônica cujas linhas dentárias são distribuídas em linha reta ao longo da geradora cônica.
É utilizado para a transmissão de energia entre eixos que se cruzam (geralmente em um ângulo de 90 graus).
2) Características do engrenagem de bével reta
a) O perfil do dente é uma linha reta e é paralelo à geradora do cone.
b) As superfícies dos dentes têm forma de arco involuído ou circular e, durante a malhagem, apresentam contacto pontual.
(c)Aplicável ao traçado da transmissão onde os dois eixos se cruzam.
3) Vantagens da engrenagem de bével reta
a) Estrutura simples: a concepção e a fabricação são mais fáceis de realizar do que as engrenagens espirais.
b) Alta eficiência de transmissão: a perda de atrito na malha de engrenagem reta é pequena e a eficiência pode atingir mais de 95%.
c) Menor custo: a tecnologia de processamento é madura e adequada para a produção em massa.
| Produtos | Engrenagem de bisel reta |
| Feito sob medida | √ |
| Ângulo do eixo | 90° |
| Fabricação de engrenagens dentárias | Formação de engrenagens |
| Moagem de Dentes de Engrenagem | √ |
| Módulo (M) | 12 |
| Número de dentes (Z) | 32 |
| Ângulo de pressão (α) | 20° |
| Grau de precisão dos dentes | Grau ISO 8-9 |
| Tratamento térmico | Indução endurecida/carburizada |
| Dureza da superfície | Pinião 58-62 HRC/ engrenagem 50-55 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
