Engrenagens personalizadas com alta capacidade de carga para transmissões de alta potência

Customized Herringbone Gears With High Load-Bearing Capacity For High-Power Transmissions

Informação Básica

Lugar de origem:	China
Marca:	YIZGEAR

Quantidade de ordem mínima:	200 conjuntos
Preço:	300＄
Detalhes da embalagem:	Caixas de madeira compensada
Tempo de entrega:	60 dias
Termos de pagamento:	L/C,T/T
Habilidade da fonte:	500 grupos/mês

Melhor preço contacto

Informação detalhada

Método de fabrico:	Fazer à máquina/dar forma da engrenagem	Fabricação:	Formação de engrenagens
Forma:	De forma cilíndrica	Ângulo de pressão:	20 graus
Número de Dentes:	15	Tempo de produção:	35 dias
Destacar:	Ferramentas de engrenagem de espinha de arenque de alta capacidade de carga , Engrenagens de espinha de arenque personalizadas , Transmissões de alta potência Engrenagens de espinha

Descrição de produto

Engrenagens personalizadas com alta capacidade de carga para transmissões de alta potência

Especificações do produto

Atributo	Valor
Método de fabrico	Máquinas de mecanização/formação de engrenagens
Fabricação	Formação de engrenagens
Forma	De forma cilíndrica
Ângulo de pressão	20 graus.
Número de Dentes	15
Tempo de produção	35 dias

Descrição do produto

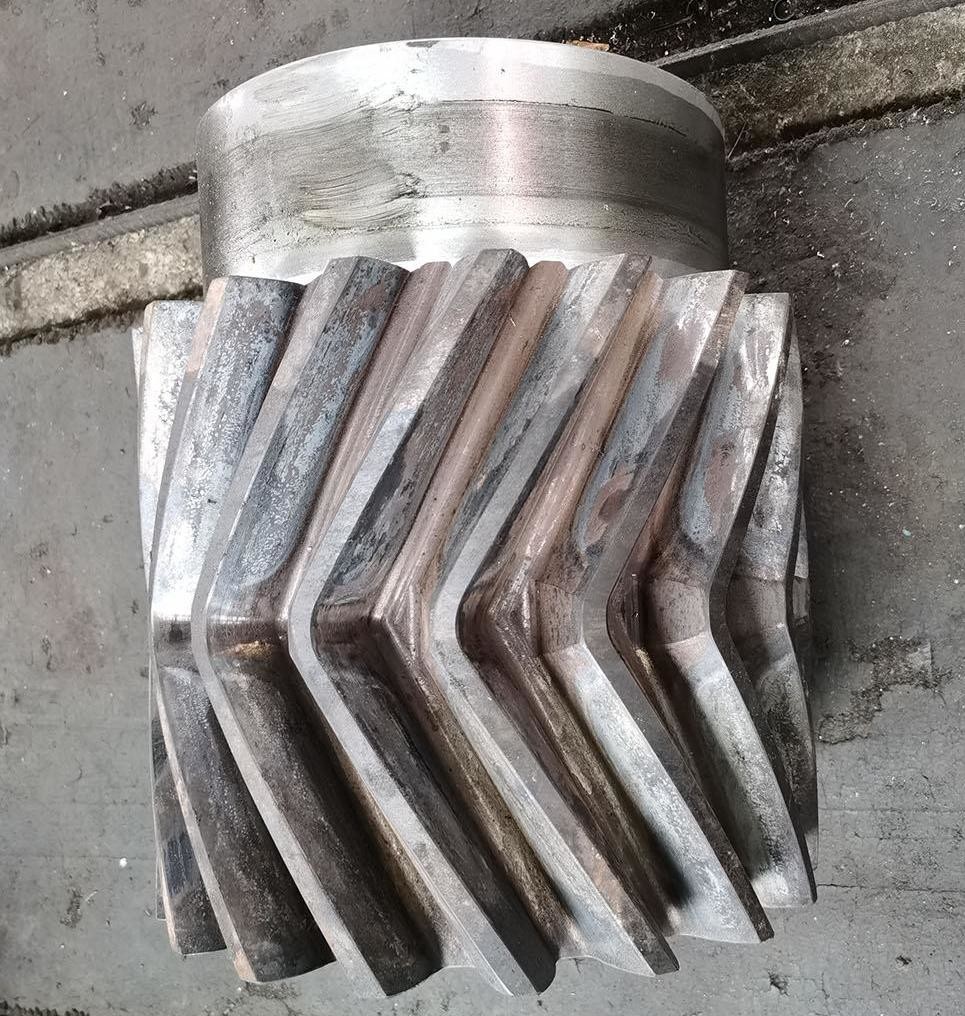

Descrição do engrenagem de herringbone:A engrenagem de espinha é um tipo de engrenagem composta por dentes helicoidais simétricos à esquerda e à direita.equivalente à combinação de duas engrenagens helicoidais com direções de rotação opostas.

Características fundamentais

Adota um design de dente duplo helicoidal e geralmente tem um sulco de retração no meio (ou uma estrutura contínua sem costura).
A linha de contato na superfície do dente tem a forma de um "V", e o processo de malha é suave sem empuxo axial.

Vantagens técnicas

Eliminar a força axial: as forças axial das engrenagens helicoidais esquerda e direita se cancelam, reduzindo a carga nos rolamentos e tornando o sistema mais estável.
Alta capacidade de carga: A estrutura de dupla hélice garante uma distribuição mais uniforme da carga, tornando-a adequada para transmissões de alta potência.

Especificações técnicas

Parâmetro	Valor
Feito sob medida	✓
Tipo de perfil de engrenagem	Engrenagem cilíndrica
Fabricação de dentes de engrenagem	Moagem de engrenagens
Moagem de Dentes de Engrenagem	✓
Módulo (M)	12
Número de dentes (Z)	Costumes
Ângulo de pressão (α)	20°
Ângulo da hélice (β)	Costumes
Grau de precisão dos dentes	Grau ISO 8-9
Tratamento térmico	Apagamento e temperação
Dureza da superfície	230-260 HB

Comparação dos graus do código do aço

CHINA/Grécia	ISO	GOST	ASTM	JIS	DIN
45	C45E4	45	1045	S45C	CK45
40Cr	41Cr4	40X	5140	SCr440	41Cr4
20CrMo	18CrMo4	20XM	4118	SCM22	25CrMo4
42CrMo	42CrMo4	38XM	4140	SCM440	42CrMo4
20CrMnTi		18XGT		SMK22
20Cr2Ni4		20X2H4A
20CrNiMo	20CrNiMo2	20XHM	8720	SNCM220	21NiCrMo2
40CrNiMoA		40XH2MA/40XHMA	4340	SNCM 439	40NiCrMo6/36NiCrMo4
20CrNi2Mo	20NiCrMo7	20XH2MA	4320	SNCM420
