| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Quantidade de ordem mínima: | 2 conjuntos |
| Detalhes da embalagem: | Caixas de madeira compensada |
| Tempo de entrega: | 60 dias |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 500 grupos/mês |
| material: | Aço | Tipo de profé: | Gleason |
|---|---|---|---|
| FABRICAÇÃO: | Reboque de engrenagens | Ângulo da hélice: | 15° |
| Perfil de engrenagem: | Tipo Gleason | Precisão: | AGMA 10-11 Grau |
| Destacar: | 16.477 Módulo de engrenagens de bisel em espiral,Engrenagens de bisel em espiral personalizadas |
||

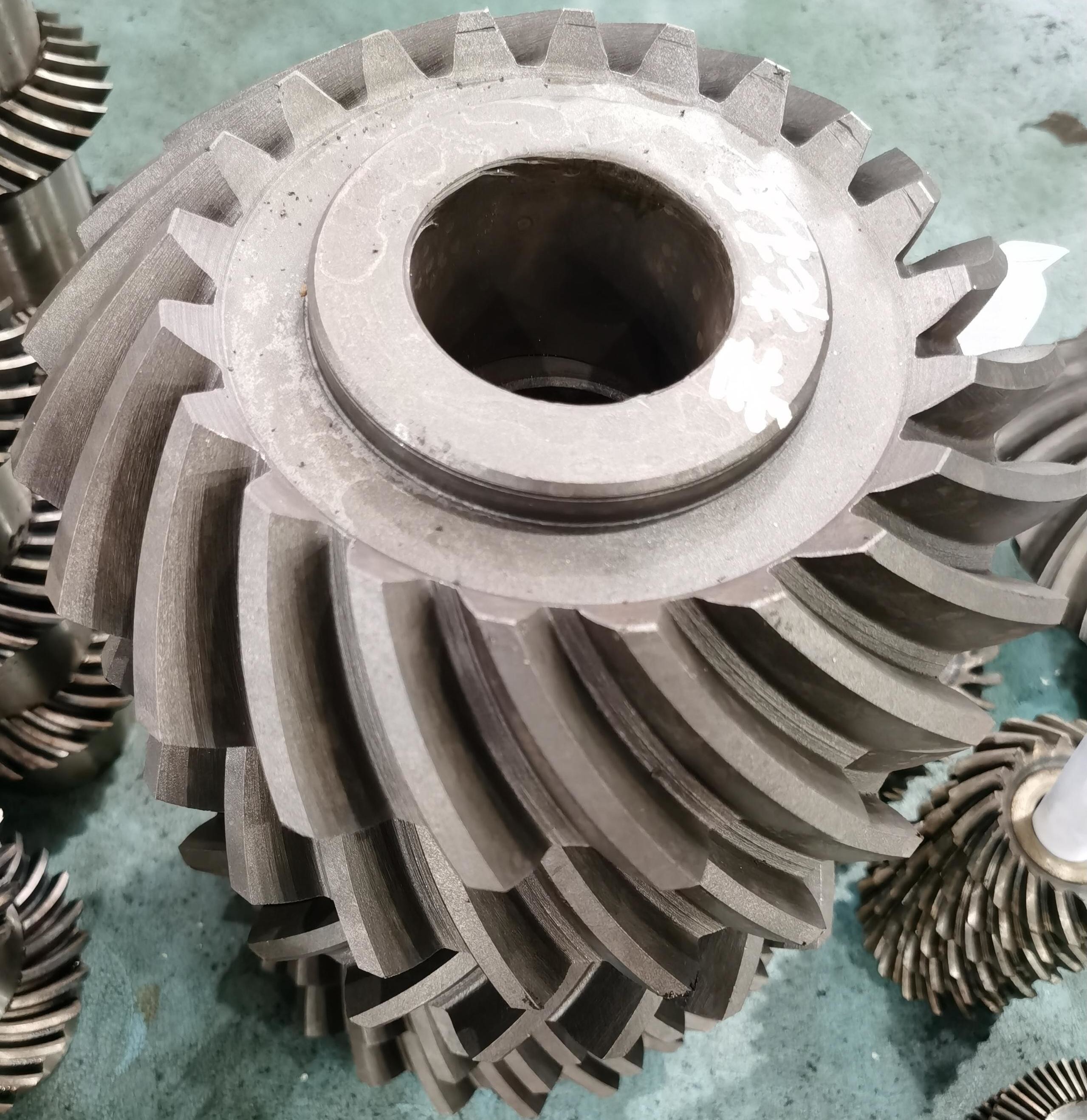

1) Descrições da Engrenagem Cónica Espiral
Este tipo de engrenagens cónicas com perfil de dente espiral logarítmico apresenta vantagens de desempenho incomparáveis em transmissões de eixos não paralelos, sendo particularmente adequado para condições exigentes que requerem precisão e confiabilidade.
2) Vantagens da Engrenagem Cónica Espiral
a) Continuidade de Engrenamento: Contato simultâneo de números de dentes ≥ 2.5
b) Capacidade de Carga: O coeficiente de torque estático atinge 1,8 vezes o da especificação da engrenagem cilíndrica.
c) Gerenciamento Térmico: A elevação da temperatura de trabalho é 22℃ inferior ao padrão da indústria.
3) Aplicações da Engrenagem Cónica Espiral
a) Transporte Terrestre: Caixa de Transmissão do Bogie de Comboio de Alta Velocidade
b) Indústria Industrial: Unidade de Acionamento Principal de Laminador a Frio
c) Indústria de Defesa Nacional e Militar: Caixa de Transmissão de Dupla Face de Veículos Blindados
| Produtos | Engrenagens Cónicas Espirais |
| Feito sob Medida | √ |
| Tipo de Perfil do Dente | Gleason |
| Fabricação dos Dentes da Engrenagem | Fresagem de Engrenagens |
| Retificação dos Dentes da Engrenagem | √ |
| Módulo (M) | 16.477 |
| Número de Dentes (Z) | 21 |
| Ângulo de Pressão (α) | 20° |
| Ângulo de Hélice | 15° |
| Grau de Precisão do Eixo Sem-Fim | ISO 6 Grau |
| Tratamento Térmico | Cementação |
| Dureza da Superfície | 58-62HRC |
| COMPARAÇÃO DE GRAUS DE CÓDIGO DE AÇO | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Equipamento de Produção
Processo de Produção
Forjamento Usinagem Corte
Tratamento Térmico Retificação Inspeção
