| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Certificação: | QC |
| Número do modelo: | SP23102502 |
| Quantidade de ordem mínima: | 5 PCS |
| Preço: | $300/ Piece |
| Detalhes da embalagem: | caixa da madeira compensada |
| Tempo de entrega: | 60 dias |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 500 grupos/mês |
| Diâmetro externo: | 180 mm | Ângulo de eixo: | 90° |
|---|---|---|---|
| Dureza: | 58-62 HRC | Método de fabrico: | Moedura da engrenagem |
| DP: | 5 | Furo interno: | 65 mm |
| Destacar: | Tratamento térmico de carburizante engrenagens de bisel em espiral,Engrenagens de bico em espiral de pinheiro,Equipamento de engrenagem em espiral de 180 mm |
||

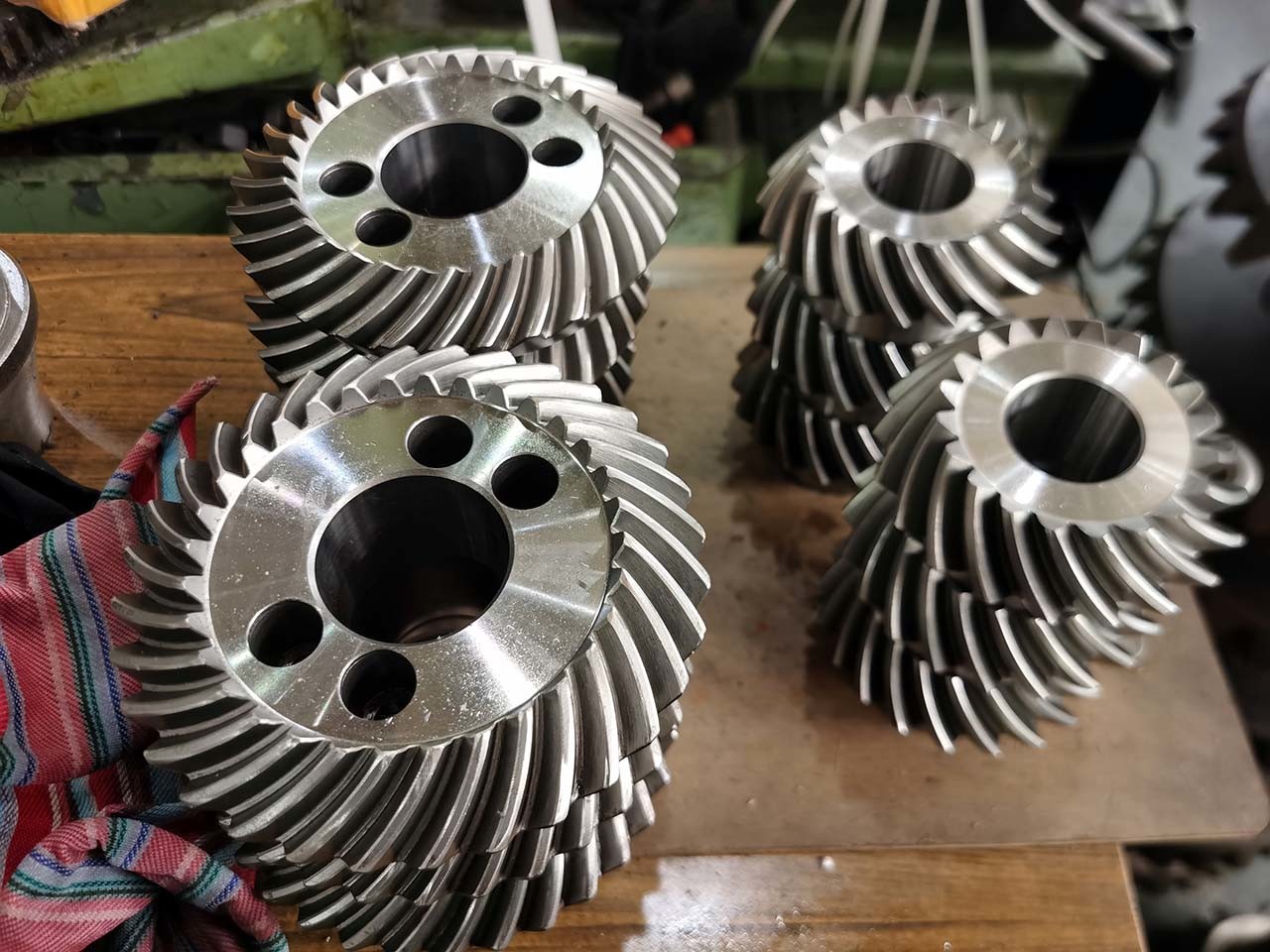

Engrenagens de bisel em espiral de pinhão após tratamento térmico de carubrização
O perfil espiral dos dentes destas engrenagens ajuda a distribuir a carga de forma mais uniforme em toda a face do dente,
Melhorar a capacidade de carga das artes e reduzir as tensões dentárias.
Esta característica de projeto permite que as engrenagens em espiral convexa transmitam um binário maior e acomodem velocidades mais altas em comparação com as engrenagens em convexa reta.
O processo de fabricação de engrenagens em espiral envolve técnicas de usinagem especializadas, como corte de engrenagens, moldagem e moagem.
Os dentes das engrenagens são cortados usando ferramentas e máquinas específicas para criar a forma espiral desejada e a geometria dos dentes.
A precisão é crucial no processo de fabricação para garantir uma malha dentária adequada, alinhamento e desempenho ideal das engrenagens.
| Produtos | Conjunto de engrenagens de bisel em espiral |
| Feito sob medida | √ |
| Materiais | 17CrNiMo6/18CrNiMo7 |
| Fabricação de dentes de engrenagem | Moagem de engrenagens e moagem de dentes de engrenagens |
| Moagem de Dentes de Engrenagem | √ |
| DP | 5 |
| Número de dentes (Z) | 32 |
| Ângulo de pressão (α) | 20° |
| Ângulo da hélice (β) | 35° |
| Grau de precisão dos dentes | AGMA 10-11Grade |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62HRCV |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
