| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | SB23032601 |
| Quantidade de ordem mínima: | 2 grupos |
| Preço: | $800/ Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 62 dias |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 500 grupos/mês |
| Direção: | Mão direita. | Ângulo de eixo: | 90° |
|---|---|---|---|
| Ângulo da hélice: | 35° | Dureza: | 220-260 HB |
| Dentes de engrenagem: | 53 | Materiais: | 20CrNi2MoA |
| Destacar: | Engrenagem cônica espiral de aço do SAE 4320,Trituração espiral de aço da engrenagem cônica,Engrenagem cônica da espiral de 20 módulos |
||
Ângulo da hélice: 35°
Ângulo de pressão: 20°
Método de Fabricação Gelason
Coeficiente de adição 0.85
Coeficiente de separação 0.188
Diâmetro de passo 1.27
Ponto circular 62.832
1) Características dos engrenagens em espiral
O conjunto de engrenagens em espiral deve ser substituído por pares.
As engrenagens da mão esquerda e da direita devem ser substituídas juntas.
2) Fabricação de engrenagens de bico em espiral

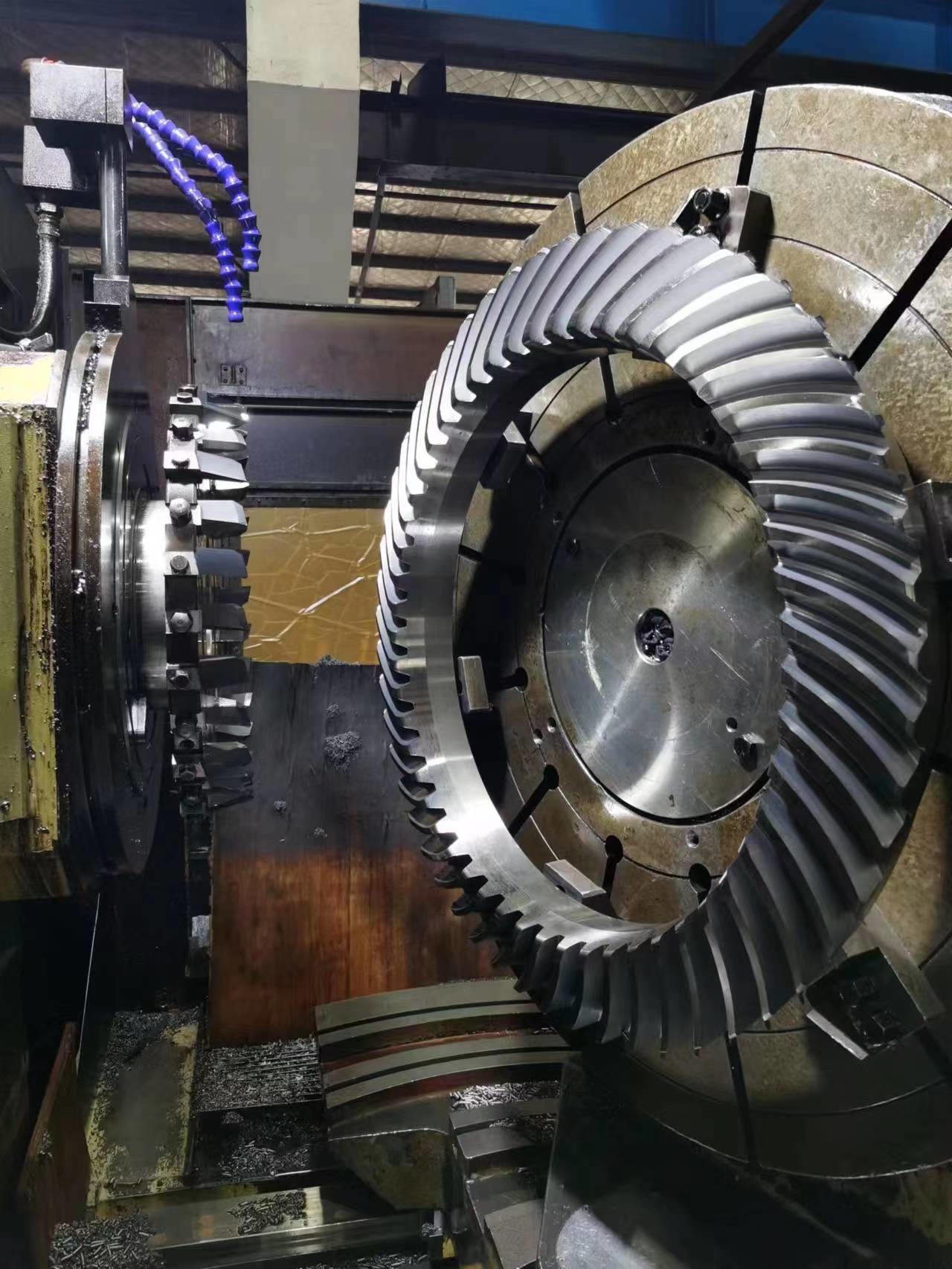

Ferramentas de engrenagem de bevelamento em espiral fabricadas por fresagem e moagem de engrenagens.
| Produtos | Engrenagens de bisel em espiral com espinhas internas |
| Feito sob medida | √ |
| Materiais | SAE 4320/ 20CrNi2MoA |
| Fabricação de dentes de engrenagem | Moagem de engrenagens e moagem de dentes de engrenagens |
| Moagem de Dentes de Engrenagem | √ |
| Modulo | 20 |
| Número de dentes (Z) | 53 |
| Ângulo de pressão (α) | 20° |
| Ângulo da hélice (β) | 35° |
| Grau de precisão dos dentes | Classe ISO 6/Classe AGMA 11 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
