| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | SB22122701 |
| Quantidade de ordem mínima: | 2 conjuntos |
| Preço: | $700/Set |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 62 dias |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 500 grupos/mês |
| Manganês: | 6,5 | Angulo De Presion: | 20° |
|---|---|---|---|
| Sentido De Helice: | Izquierdo | Exterior de Diametro: | 62,03 |
| Calidad: | AGMA 10-12 | Altura: | 11,26 |
| Reacção: | 0.18~0.22 | Diametro De Paso: | 45,50 |
| Destacar: | Engrenagens cônicas da espiral do tratamento térmico,62 engrenagens cônicas espirais de HRC,Engrenagens cônicas da espiral da categoria de AGMA 11 |
||

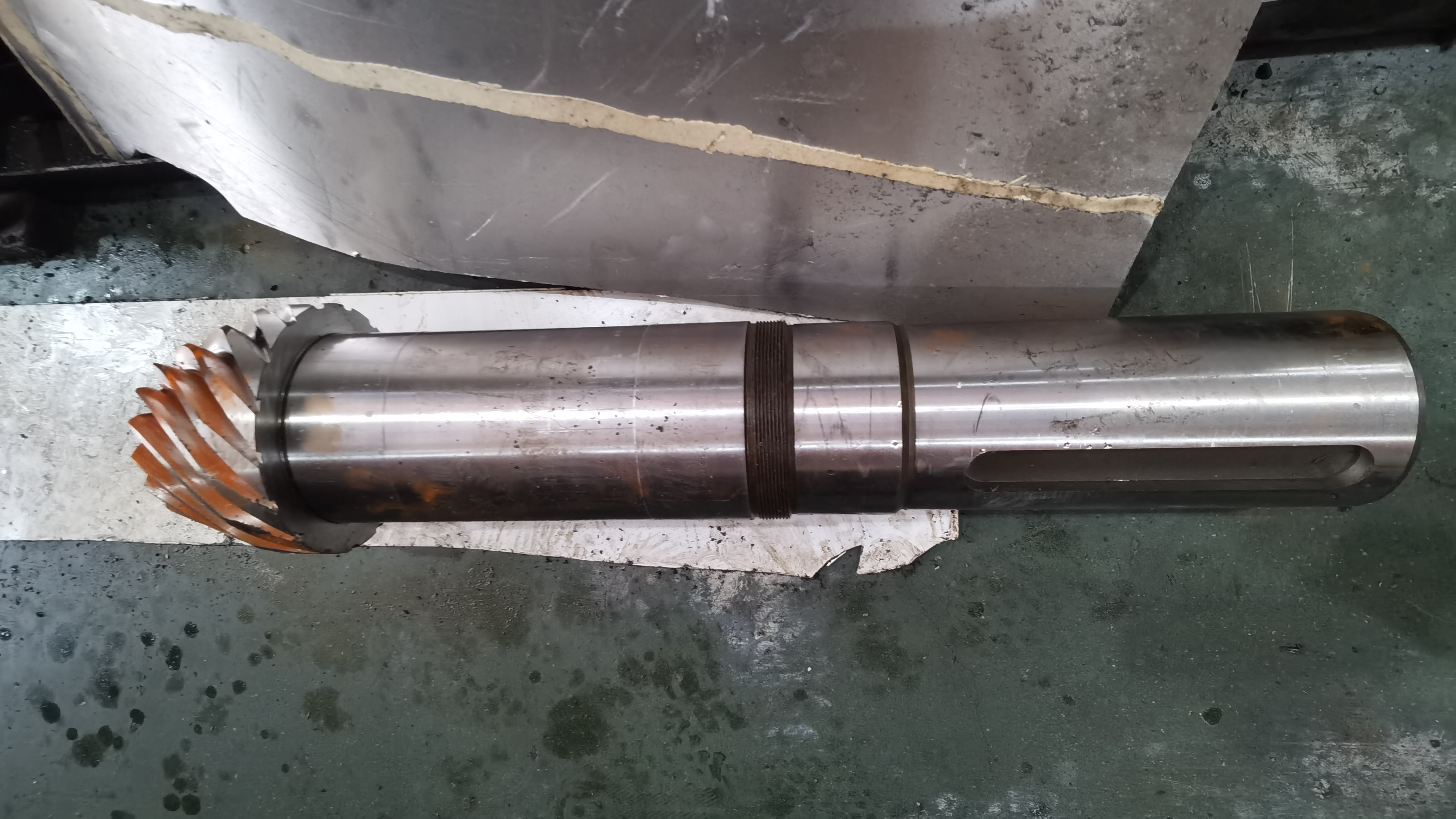

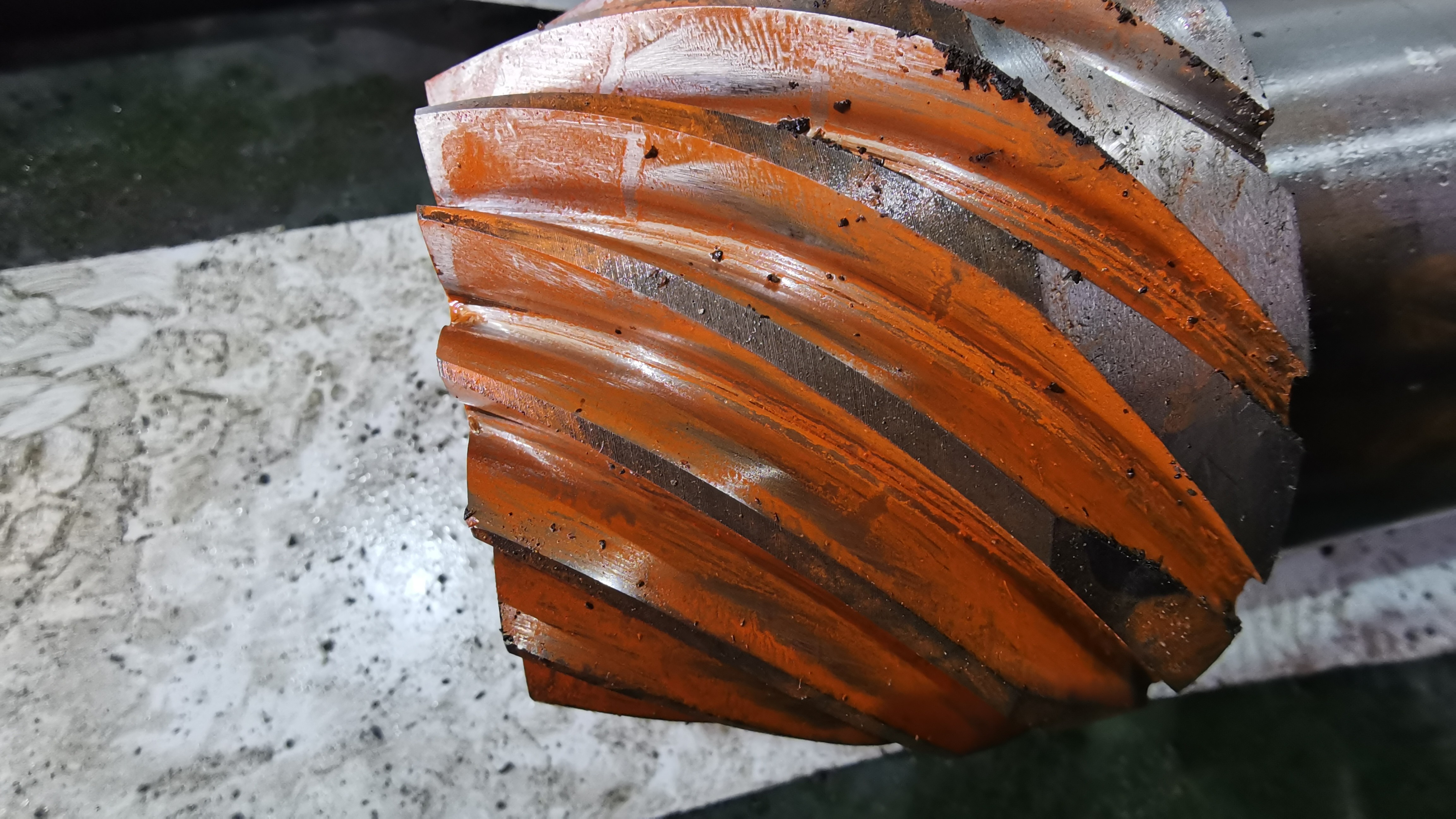

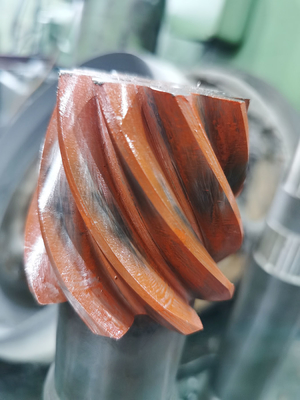

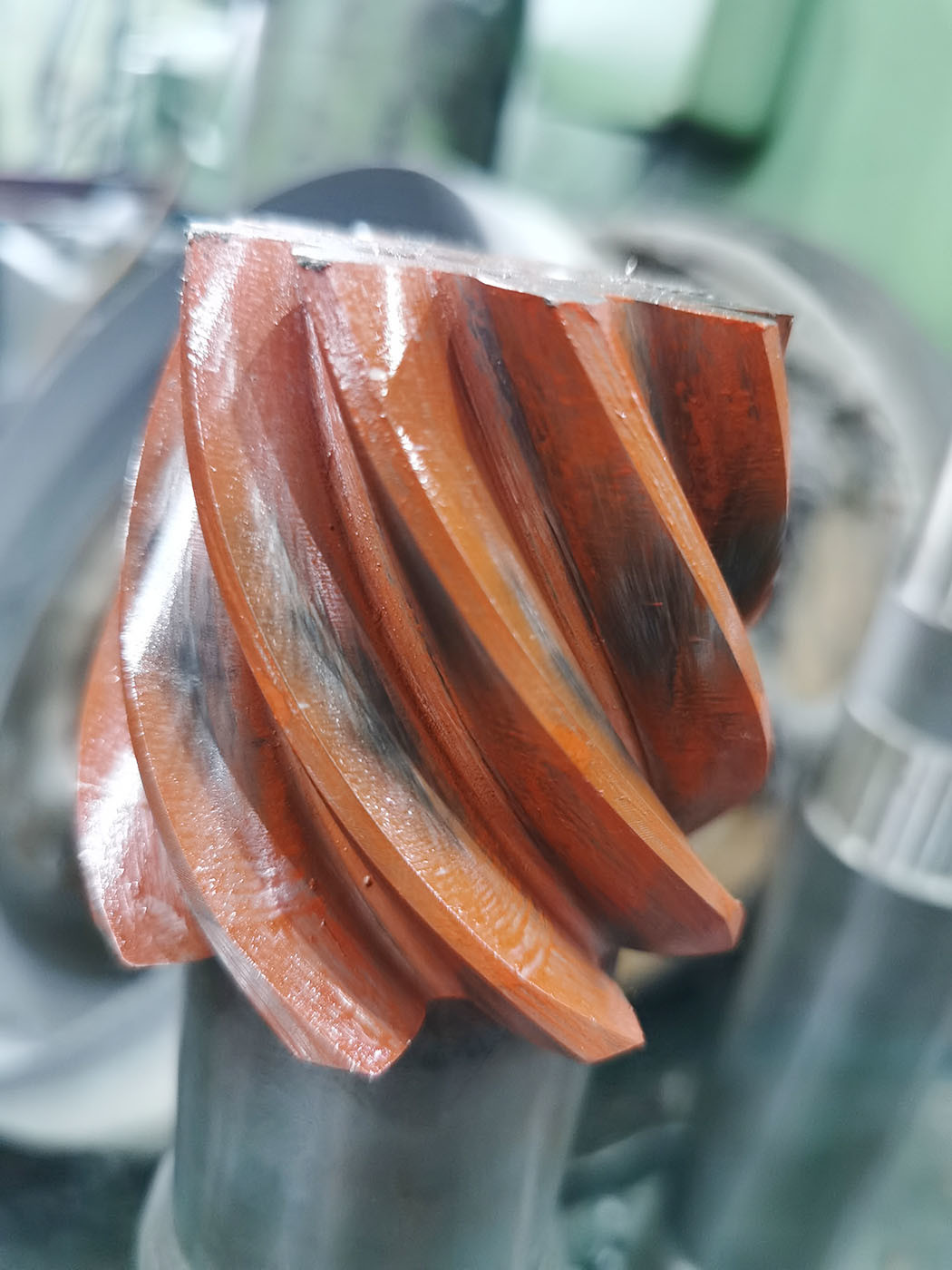

FLECHA PINON CONICO ESPIRAL Z 7
Material: SAE 4320/20CrNi2MoA
ÂNGULO DE FUNDO 8°28'6.6"
ÂNGULO DE PASSO 9°41‘19.68"
ÂNGULO DE FACE 13°42'46.08"
TRATAMENTO TÉRMICO: CEMENTAÇÃO
DUREZA: 58-62 HRC
| Produtos | Conjunto de engrenagens cônicas em espiral |
| Feito sob medida | √ |
| Material | 20CrNiMoA/AISI/SAE 8620 |
| Fabricação de dentes de engrenagem | Retificação de engrenagens |
| Passo do diâmetro | 6.5 |
| Módulo | |
| Número de dentes (Z) | 7 |
| Ângulo de pressão (α) | 20° |
| Ângulo da hélice (β) | 35° |
| Grau de precisão dos dentes | AGMA 10-11Grade |
| Tratamento térmico | CEMENTAÇÃO |
| Dureza da superfície | 58-62HRC |
| COMPARAÇÃO DE GRAUS DE CÓDIGO DE AÇO | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Equipamento de produção
Processo de produção
Forjamento Usinagem Corte
Tratamento térmico Retificação Inspeção
